4.6 Drehung des Displays / Drehung des Gehäuses
Je nach Einbaulage kann das Gehäuse bzw. das Display gedreht werden, um wieder eine
horizontale Ablesemöglichkeit zu bekommen.

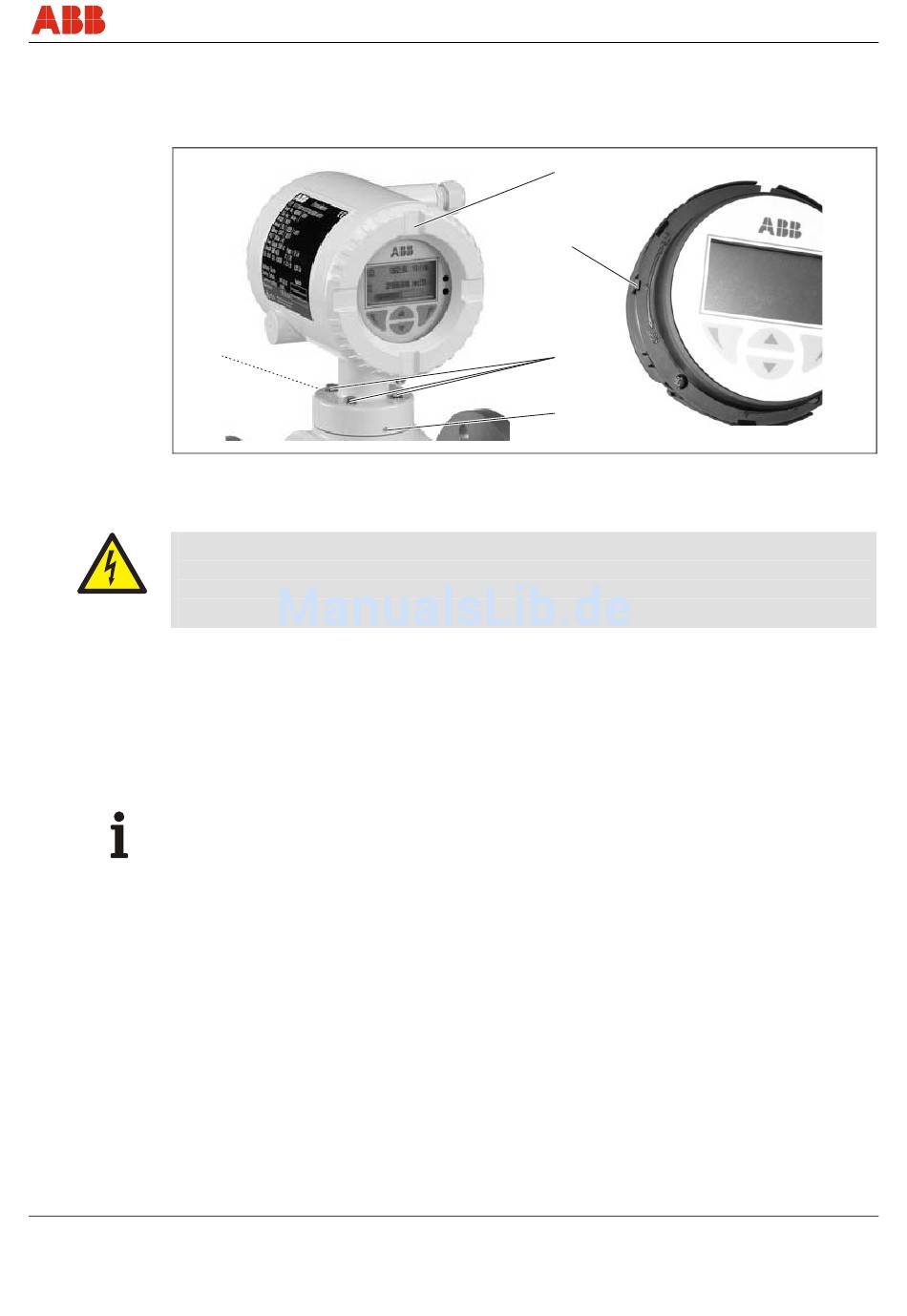

Abb. 24
4.6.1

Drehung des Displays

Warnung - Gefahren durch elektrischen Strom!
Bei geöffnetem Gehäuse ist der EMV-Schutz eingeschränkt und der Berührungsschutz
aufgehoben.
• Alle Anschlussleitungen müssen spannungsfrei sein.
1. Hilfsenergie abschalten.
2. Gehäusedeckel (1) abschrauben.
3. Verdrehsperre (2) leicht zurückziehen und Display um 90° nach links oder rechts drehen, bis
die Verdrehsperre (2) wieder einrastet.
4. Gehäusedeckel (1) wieder aufschrauben.
Wichtig
Beim Verschließen des Gehäusedeckels auf richtigen Sitz der Dichtung achten. Nur dann
bleibt die Schutzart IP 67 erhalten.
4.6.2 Drehung des Gehäuses
1. Inbusschrauben (4) auf der Vorder- und Rückseite lösen, jedoch nicht vollständig
herausschrauben.
2. Schrauben (3) lösen und das Gehäuse um 90° nach links oder rechts drehen.
3. Schrauben (3) und Inbusschrauben (4) wieder anziehen.
OI/FEP300/FEH300-DE
4
ProcessMaster / HygienicMaster
1
2
3
4
Montage
G00659
