StackFlowMaster FPD581, FPD583 und FPD585
Rauchgas-Messsysteme

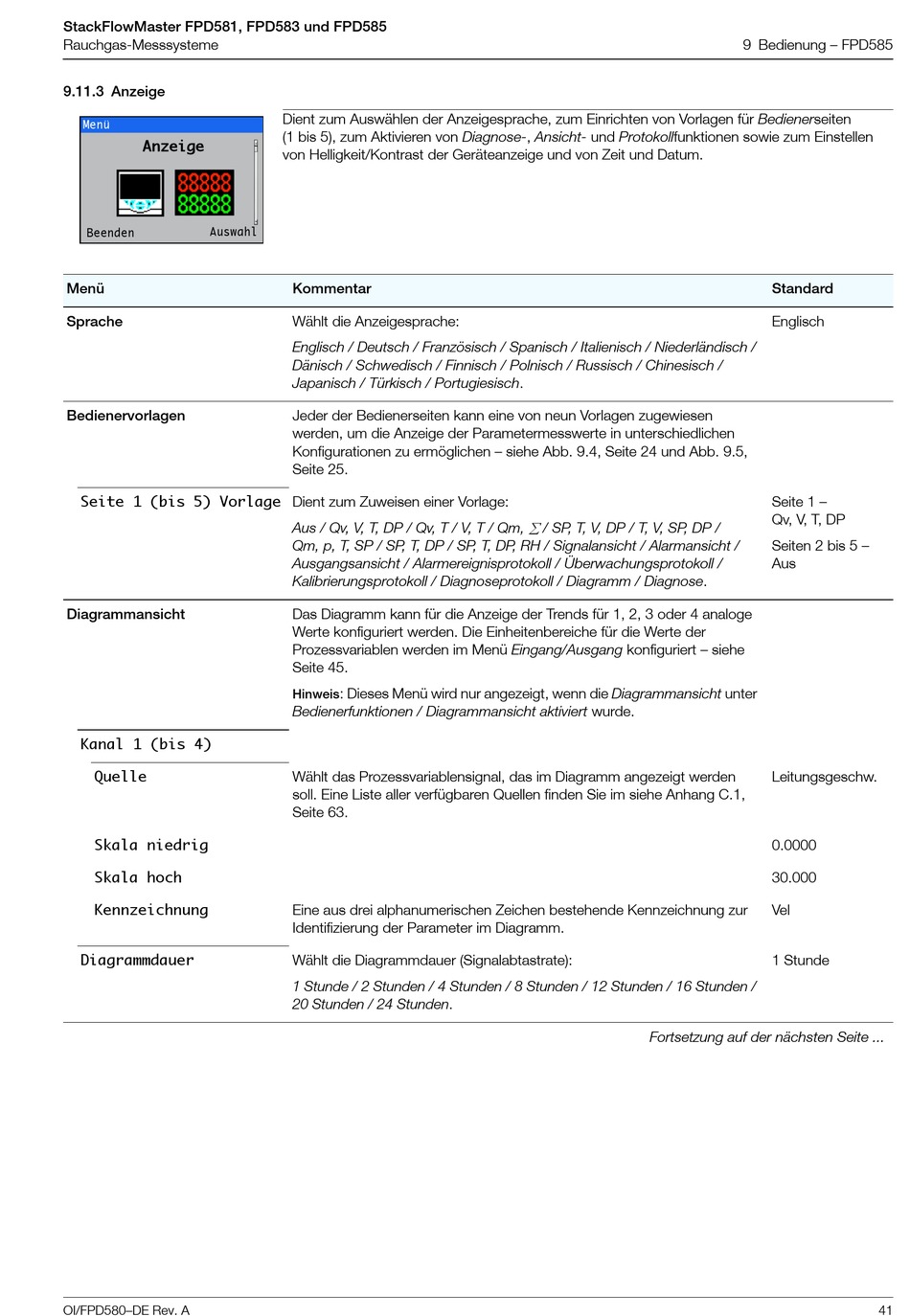

9.11.3 Anzeige
Menü
Anzeige
Auswahl
Beenden
Menü
Sprache
Bedienervorlagen
Seite 1 (bis 5) Vorlage Dient zum Zuweisen einer Vorlage:
Diagrammansicht
Kanal 1 (bis 4)
Quelle
Skala niedrig
Skala hoch
Kennzeichnung
Diagrammdauer
OI/FPD580–DE Rev. A
Dient zum Auswählen der Anzeigesprache, zum Einrichten von Vorlagen für Bedienerseiten
(1 bis 5), zum Aktivieren von Diagnose-, Ansicht- und Protokollfunktionen sowie zum Einstellen
von Helligkeit/Kontrast der Geräteanzeige und von Zeit und Datum.
Kommentar
Wählt die Anzeigesprache:
Englisch / Deutsch / Französisch / Spanisch / Italienisch / Niederländisch /
Dänisch / Schwedisch / Finnisch / Polnisch / Russisch / Chinesisch /
Japanisch / Türkisch / Portugiesisch.
Jeder der Bedienerseiten kann eine von neun Vorlagen zugewiesen
werden, um die Anzeige der Parametermesswerte in unterschiedlichen
Konfigurationen zu ermöglichen – siehe Abb. 9.4, Seite 24 und Abb. 9.5,
Seite 25.
Aus / Qv, V, T, DP / Qv, T / V, T / Qm,
Qm, p, T, SP / SP, T, DP / SP, T, DP, RH / Signalansicht / Alarmansicht /
Ausgangsansicht / Alarmereignisprotokoll / Überwachungsprotokoll /
Kalibrierungsprotokoll / Diagnoseprotokoll / Diagramm / Diagnose.
Das Diagramm kann für die Anzeige der Trends für 1, 2, 3 oder 4 analoge
Werte konfiguriert werden. Die Einheitenbereiche für die Werte der
Prozessvariablen werden im Menü Eingang/Ausgang konfiguriert – siehe
Seite 45.
: Dieses Menü wird nur angezeigt, wenn die Diagrammansicht unter
Hinweis
Bedienerfunktionen / Diagrammansicht aktiviert wurde.
Wählt das Prozessvariablensignal, das im Diagramm angezeigt werden
soll. Eine Liste aller verfügbaren Quellen finden Sie im siehe Anhang C.1,
Seite 63.
Eine aus drei alphanumerischen Zeichen bestehende Kennzeichnung zur
Identifizierung der Parameter im Diagramm.
Wählt die Diagrammdauer (Signalabtastrate):
1 Stunde / 2 Stunden / 4 Stunden / 8 Stunden / 12 Stunden / 16 Stunden /
20 Stunden / 24 Stunden.
/ SP, T, V, DP / T, V, SP, DP /
Fortsetzung auf der nächsten Seite ...
9 Bedienung – FPD585
Standard
Englisch
Seite 1 –
Qv, V, T, DP
Seiten 2 bis 5 –
Aus
Leitungsgeschw.
0.0000
30.000
Vel
1 Stunde
41
