7 Anfangskalibrierung

7.1 Null-Einstellung des Differenzdruck-
Messumformers nach der Installation
Um einen korrekten Betrieb
Null-Einstellung des Differenzdruck-Messumformers
normalem Betriebsdruck des Prozesses erfolgen. – Siehe
Betriebsanleitung des
(IM/267C/269C).

7.1.1 FPD581 und FPD583

Der Differenzdruck-Messumformer für das manuelle System ist
bei der Auslieferung an einem 5-fach Ventilblock montiert,
entweder integriert im TORBAR oder extern.
Erläuterungen zu Abb. 7.1:
1. Stellen Sie sicher, dass in der Rohrleitung der normale
Betriebsdruck vorliegt, dass die Stromversorgung des
Differenzdruck-Messumformers eingeschaltet ist und dass
der Messumformer
aufzuwärmen (siehe Betriebsanleitung des Messumformers
IM/267C/269C).
2. Stellen Sie sicher, dass die Entlüftungsventile V4 und V5
geschlossen sind).
3. Schließen Sie die Absperrventile I2 und I3.
4. Öffnen Sie das Druckausgleichsventil E1. Der Differenz-
druck-Messumformer sollte nun einen Wert in der Nähe
von Null anzeigen.
5. Stellen Sie den Nullpunkt des Differenzdruck-Messum-
formers ein – (siehe Betriebsanleitung des Messum-
formers IM/267C/269C).
6. Öffnen Sie die Absperrventile I2 und I3.
7. Schließen Sie das
Messumformer muss nun den Durchfluss anzeigen.
Hinweise zur Störungsdiagnose
Abschnitt 10.1, Seite 52.
I2
L
V4

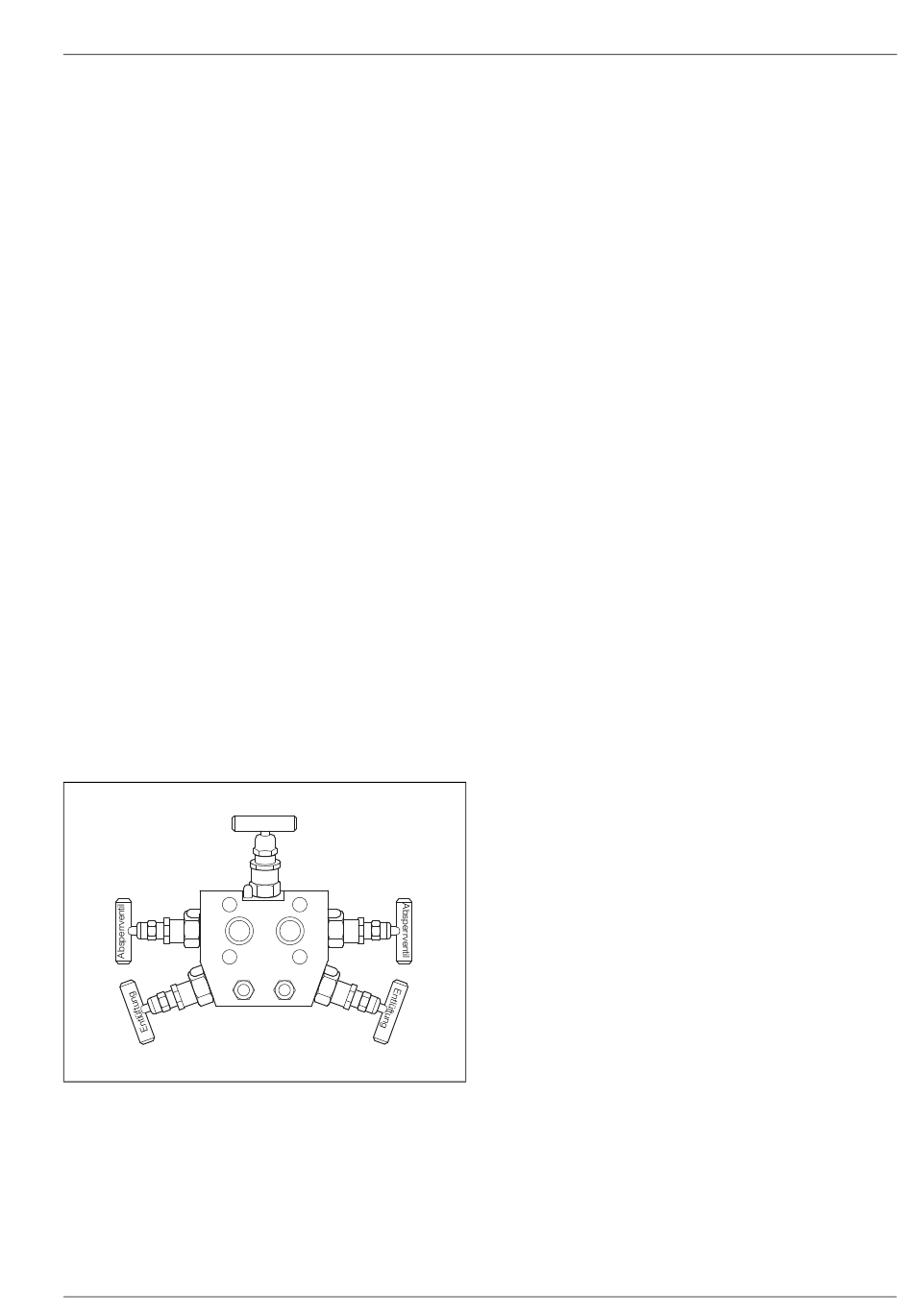

Abb. 7.1 Ventilbezeichnungen
(Ansicht von der Unterseite des Ventilblocks)

7.1.2 FPD585

Der Differenzdruck-Messumformer für das FPD585-System ist
im Inneren des Gehäuses montiert. Einstellung des Nullpunkts
des Messumformers, sieheAbschnitt 9.11.1, Seite 36.
