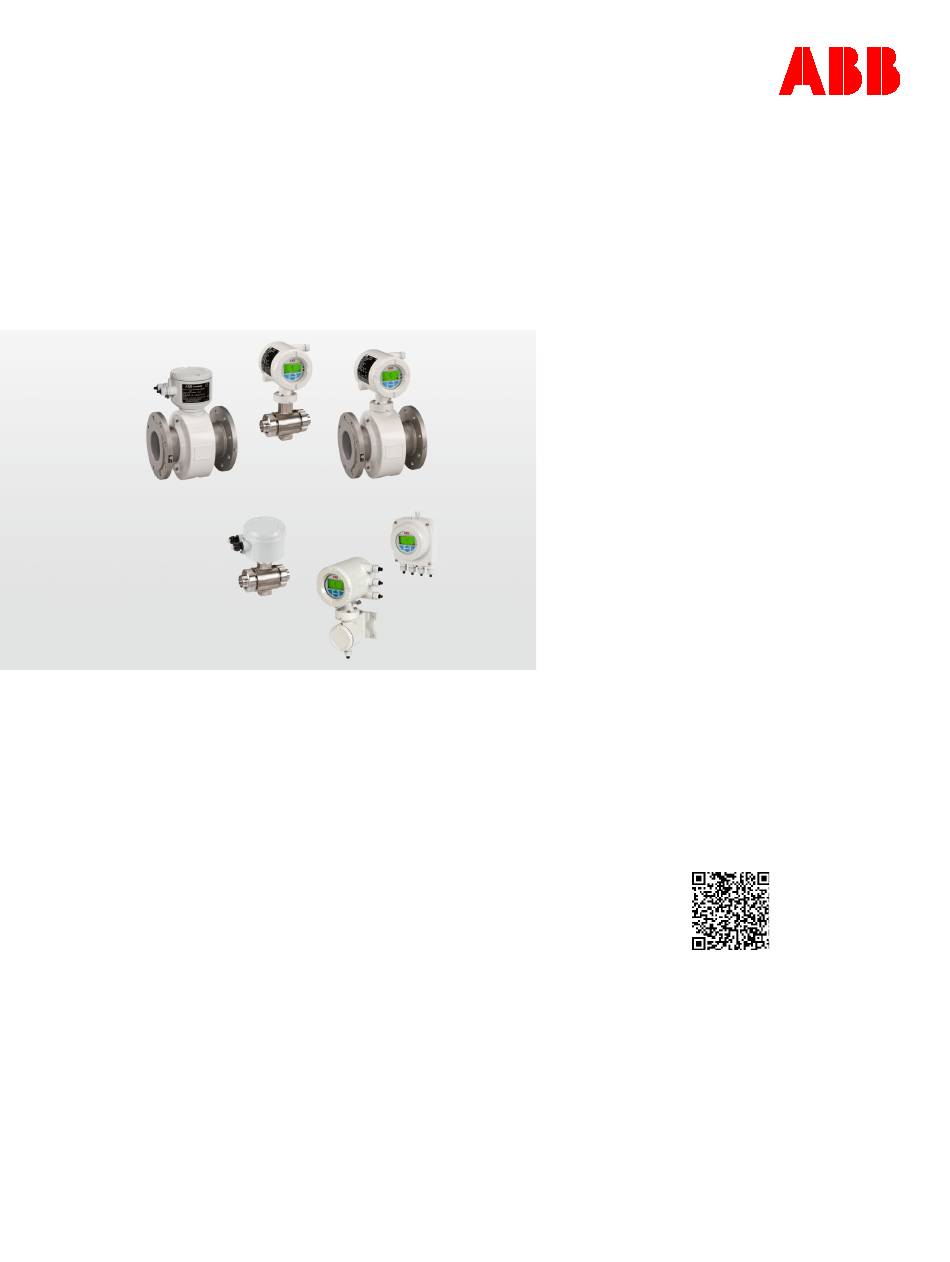

A BB MEA SU RE ME NT & A NA L YT I C S | E X -S I C H E RH EI TS HI NW EI SE | S I / F EP6 3 0/ FE W6 3 0/ F E H6 3 0/ C - F M -U S -D E RE V . F
ProcessMaster FEP630, FEW630
HygienicMaster FEH630
Magnetisch-induktiver Durchflussmesser
—
Einführung
FEP630
FEW630
Dieses Dokument ist Bestandteil der folgenden
FEH630
FET630
Anleitungen:
•
•
Betriebsanleitung
OI/FEP630/FEW630/FEH630
Inbetriebnahmeanleitung
CI/FEP630/FEW630/FEH630
Sicherheitshinweise cFMus, Div. 1,
Div. 2
Measurement made easy
Weitere Informationen
Zusätzliche Dokumentation zum ProcessMaster
FEP630, FEW630, HygienicMaster FEH630 steht
kostenlos unter www.abb.de/durchfluss zum
Download zur Verfügung.
Alternativ einfach diesen Code scannen:
