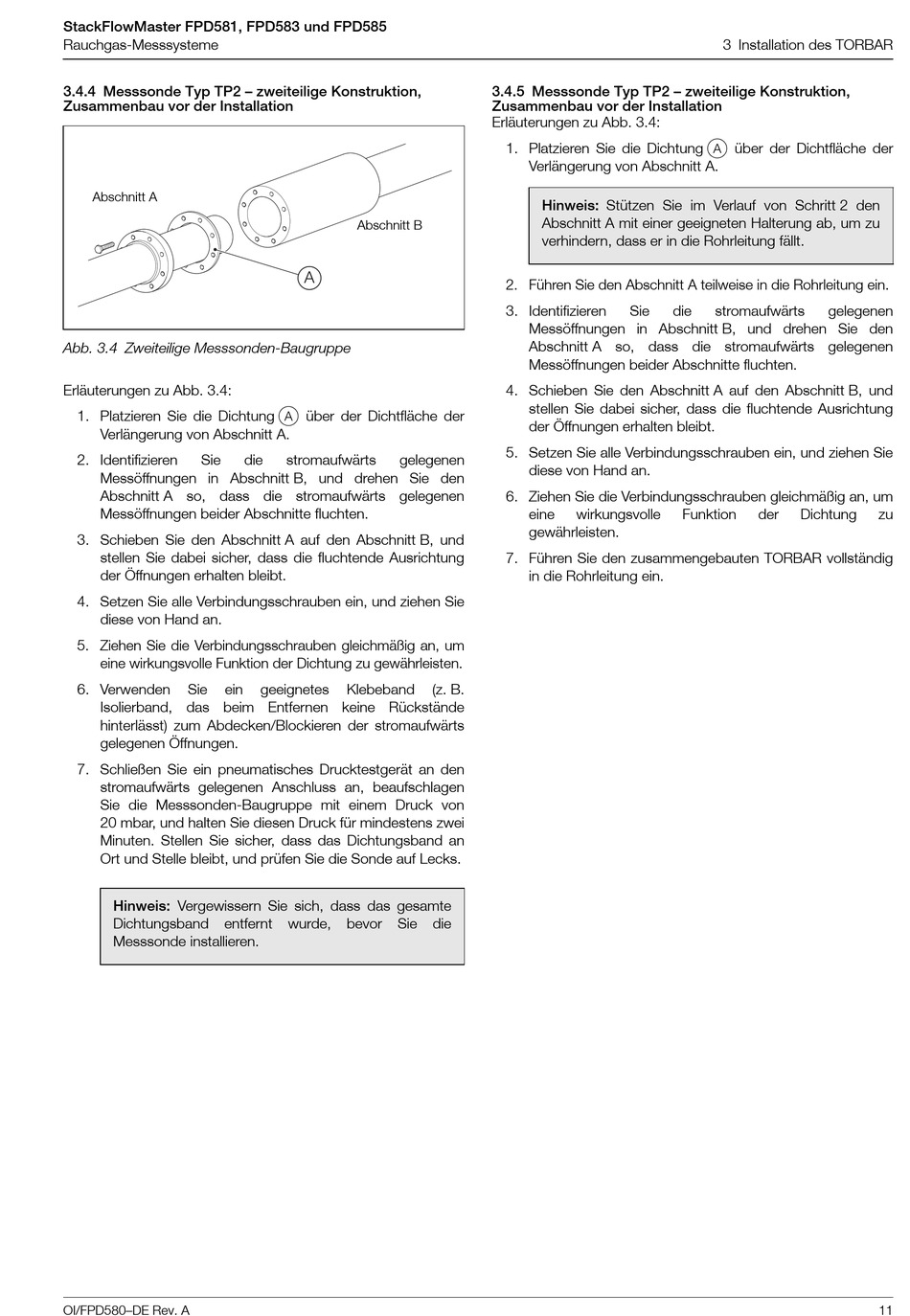

3.4.4 Messsonde Typ TP2 – zweiteilige Konstruktion,
Zusammenbau vor der Installation
Abschnitt A
Abb. 3.4 Zweiteilige Messsonden-Baugruppe
Erläuterungen zu Abb. 3.4:
1. Platzieren Sie die Dichtung
Verlängerung von Abschnitt A.
2. Identifizieren
Sie
Messöffnungen in Abschnitt B, und drehen Sie den
Abschnitt A so, dass die stromaufwärts gelegenen
Messöffnungen beider Abschnitte fluchten.
3. Schieben Sie den Abschnitt A auf den Abschnitt B, und
stellen Sie dabei sicher, dass die fluchtende Ausrichtung
der Öffnungen erhalten bleibt.
4. Setzen Sie alle Verbindungsschrauben ein, und ziehen Sie
diese von Hand an.
5. Ziehen Sie die Verbindungsschrauben gleichmäßig an, um
eine wirkungsvolle Funktion der Dichtung zu gewährleisten.
6. Verwenden
Sie
ein
Isolierband, das beim Entfernen keine Rückstände
hinterlässt) zum Abdecken/Blockieren der stromaufwärts
gelegenen Öffnungen.
7. Schließen Sie ein pneumatisches Drucktestgerät an den
stromaufwärts gelegenen Anschluss an, beaufschlagen
Sie die Messsonden-Baugruppe mit einem Druck von
20 mbar, und halten Sie diesen Druck für mindestens zwei
Minuten. Stellen Sie sicher, dass das Dichtungsband an
Ort und Stelle bleibt, und prüfen Sie die Sonde auf Lecks.
Hinweis: Vergewissern Sie sich, dass das gesamte
Dichtungsband
entfernt
Messsonde installieren.
OI/FPD580–DE Rev. A
Abschnitt B
A
A
über der Dichtfläche der
die
stromaufwärts
gelegenen
geeignetes
Klebeband
wurde,
bevor
Sie
3.4.5 Messsonde Typ TP2 – zweiteilige Konstruktion,
Zusammenbau vor der Installation
Erläuterungen zu Abb. 3.4:
1. Platzieren Sie die Dichtung
Verlängerung von Abschnitt A.
Hinweis: Stützen Sie im Verlauf von Schritt 2 den
Abschnitt A mit einer geeigneten Halterung ab, um zu
verhindern, dass er in die Rohrleitung fällt.
2. Führen Sie den Abschnitt A teilweise in die Rohrleitung ein.
3. Identifizieren
Messöffnungen in Abschnitt B, und drehen Sie den
Abschnitt A so, dass die stromaufwärts gelegenen
Messöffnungen beider Abschnitte fluchten.
4. Schieben Sie den Abschnitt A auf den Abschnitt B, und
stellen Sie dabei sicher, dass die fluchtende Ausrichtung
der Öffnungen erhalten bleibt.
5. Setzen Sie alle Verbindungsschrauben ein, und ziehen Sie
diese von Hand an.
6. Ziehen Sie die Verbindungsschrauben gleichmäßig an, um
eine
wirkungsvolle
gewährleisten.
7. Führen Sie den zusammengebauten TORBAR vollständig
in die Rohrleitung ein.
(z. B.
die
3 Installation des TORBAR
A
über der Dichtfläche der
Sie
die
stromaufwärts
Funktion
der
Dichtung
gelegenen
zu
