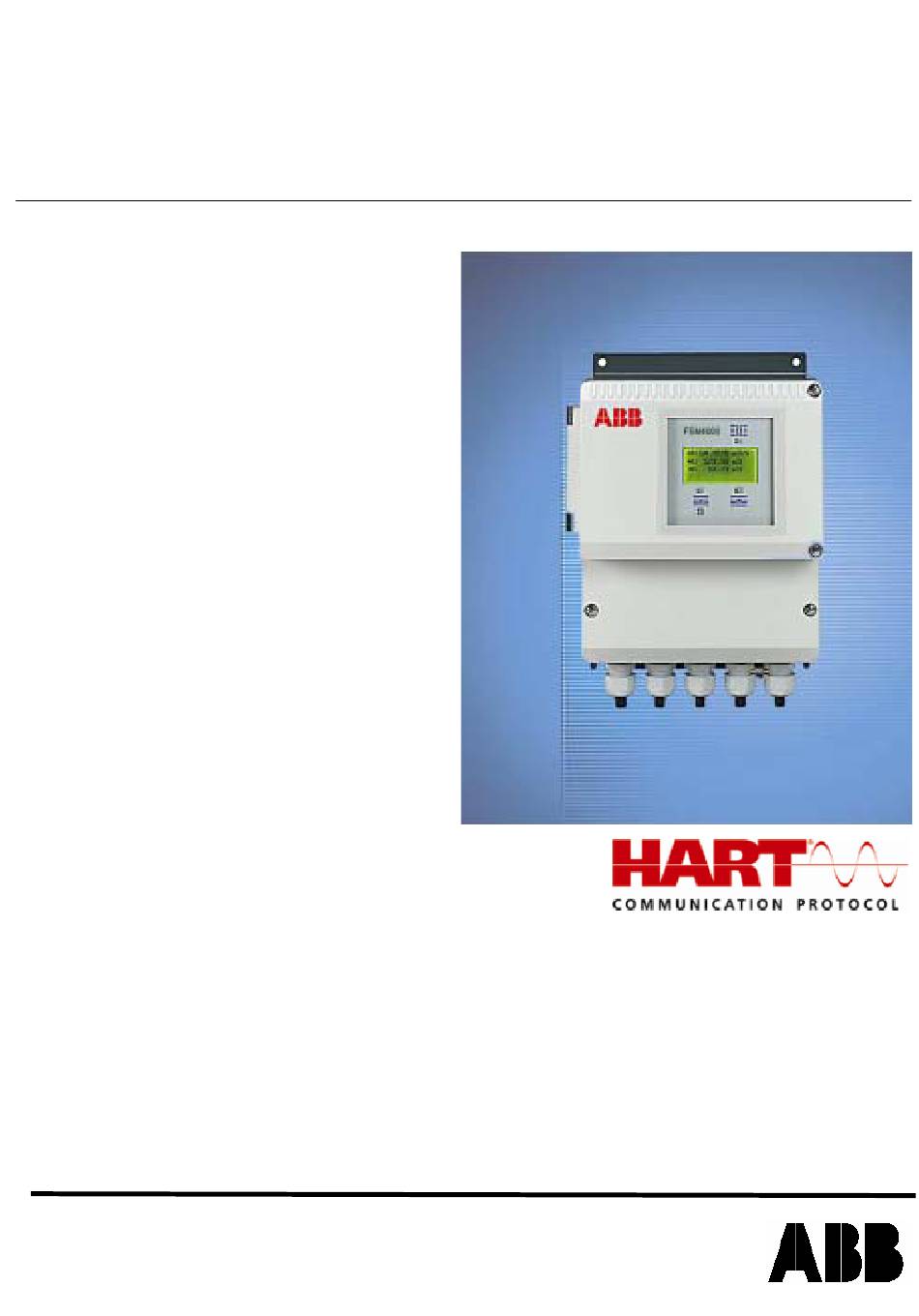

Schnittstellenbeschreibung
HART-Protokoll 5.0
D184B126U01
Gültig ab Softwarestand C.10
Modell FSM4000-S4
Magnetisch-induktiver Durchflussmesser
FSM4000
Inhaltsverzeichnis
loading

Verwandte Anleitungen für ABB FSM4000

Inhaltszusammenfassung für ABB FSM4000

  • Seite 1 Schnittstellenbeschreibung Magnetisch-induktiver Durchflussmesser HART-Protokoll 5.0 FSM4000 D184B126U01 Gültig ab Softwarestand C.10 Modell FSM4000-S4...

  • Seite 2: Magnetisch-Induktiver Durchflussmesser Fsm4000

    Tel.: +49 800 1114411 Fax: +49 800 1114422 CCC-support.deapr@de.abb.com © Copyright 2008 by ABB Automation Products GmbH Änderungen vorbehalten Dieses Dokument ist urheberrechtlich geschützt. Es unterstützt den Anwender bei der sicheren und effizienten Nutzung des Gerätes. Der Inhalt darf weder ganz noch teilweise ohne vorherige...
  • Seite 14 Common Practice Magnetisch-induktiver Durchflussmesser FSM4000 Seite 14 von 62 Schnittstellenbeschreibung Hart 5.0 Command 48 Mnemonic Offset Size Datatype Request None Data Bytes Response Device Specific Status #0...3 STRINGV 4 Byte Aktuelle Fehler (siehe Kapitel 4.2) Data Bytes Device Specific Status #4...5...

  • Seite 15: Slot Kommandos

    Slot Kommandos Magnetisch-induktiver Durchflussmesser FSM4000 Seite 15 von 62 Schnittstellenbeschreibung Hart 5.0 2.3 Slot Kommandos Die Parameter des Meßumformers lassen sich in drei Gruppen einteilen: unsigned char-Variablen Parameter von Menüs mit Auswahllisten werden als "unsigned char" abgespeichert, z.B. Sprache: Deutsch = 0...

  • Seite 16: Tabelle Für Unsigned Char Variablen ( Command 128 / 129)

    Slot Kommandos Magnetisch-induktiver Durchflussmesser FSM4000 Seite 16 von 62 Schnittstellenbeschreibung Hart 5.0 2.3.3 Tabelle für Unsigned char Variablen ( Command 128 / 129) Command Slot Mnemonic Offset Size Datatype Command Read 128 Sprache USIGN8 Write 129 0 : Deutsch 1 : Englisch 2 : Französisch...
  • Seite 17 Slot Kommandos Magnetisch-induktiver Durchflussmesser FSM4000 Seite 17 von 62 Schnittstellenbeschreibung Hart 5.0 Command Slot Mnemonic Offset Size Datatype Command Read 128 Einheit für Qv USIGN8 Write 129 24 : l/s 17 : l/min 138: l/h 28 : m3/s 131: m3/min...
  • Seite 18 Slot Kommandos Magnetisch-induktiver Durchflussmesser FSM4000 Seite 18 von 62 Schnittstellenbeschreibung Hart 5.0 Command Slot Mnemonic Offset Size Datatype Command Read 128 Auswahl Prog. Einheit als Dichte USIGN8 Write 129 0 : ohne Dichte 1 : mit Dichte Read 128 Schaltausgang...
  • Seite 19 Slot Kommandos Magnetisch-induktiver Durchflussmesser FSM4000 Seite 19 von 62 Schnittstellenbeschreibung Hart 5.0 Command Slot Mnemonic Offset Size Datatype Command Read 128 Anzeige Zeile 1 USIGN8 Write 129 0 : Q [Prozent] 1 : Q [Einheit] 2 : Iout [mA] 3 : Q [m/s] 4 : Q Bargraph 5 : Zähler...
  • Seite 20 Slot Kommandos Magnetisch-induktiver Durchflussmesser FSM4000 Seite 20 von 62 Schnittstellenbeschreibung Hart 5.0 Command Slot Mnemonic Offset Size Datatype Command Read 128 Anzeige Zeile 2 USIGN8 Write 129 0 : Q [Prozent] 1 : Q [Einheit] 2 : Iout [mA] 3 : Q [m/s] 4 : Q Bargraph 5 : Zähler...
  • Seite 21 Slot Kommandos Magnetisch-induktiver Durchflussmesser FSM4000 Seite 21 von 62 Schnittstellenbeschreibung Hart 5.0 Command Slot Mnemonic Offset Size Datatype Command Read 128 Anzeige Zeile 3 USIGN8 Write 129 0 : Q [Prozent] 1 : Q [Einheit] 2 : Iout [mA] 3 : Q [m/s] 4 : Q Bargraph 5 : Zähler...
  • Seite 22 Slot Kommandos Magnetisch-induktiver Durchflussmesser FSM4000 Seite 22 von 62 Schnittstellenbeschreibung Hart 5.0 Command Slot Mnemonic Offset Size Datatype Command Read 128 Anzeige Zeile 4 USIGN8 Write 129 0 : Q [Prozent] 1 : Q [Einheit] 2 : Iout [mA] 3 : Q [m/s] 4 : Q Bargraph 5 : Zähler...
  • Seite 23 Slot Kommandos Magnetisch-induktiver Durchflussmesser FSM4000 Seite 23 von 62 Schnittstellenbeschreibung Hart 5.0 Command Slot Mnemonic Offset Size Datatype Command Read 128 Erregerfrequenz des Aufnehmers USIGN8 0 : Primary 70Hz 1 : Primary 50Hz 2 : Primary 60Hz 3 : Primary SE 50Hz...
  • Seite 24 Slot Kommandos Magnetisch-induktiver Durchflussmesser FSM4000 Seite 24 von 62 Schnittstellenbeschreibung Hart 5.0 Command Slot Mnemonic Offset Size Datatype Command Read 128 Aktuelle Variante USIGN8 0 : Puls aktiv ohne HART 1 : Puls aktiv mit HART 2 : Puls passiv ohne HART...

  • Seite 25: Command 130 (Read Unsigned Integer)

    Slot Kommandos Magnetisch-induktiver Durchflussmesser FSM4000 Seite 25 von 62 Schnittstellenbeschreibung Hart 5.0 2.3.4 Command 130 (Read Unsigned Integer) Read Unsigned Integer Variables Command 130 Mnemonic Offset Size Datatype Request Slot Index USIGN8 Data Bytes Response Slot Index USIGN8 Data Bytes...
  • Seite 26 Slot Kommandos Magnetisch-induktiver Durchflussmesser FSM4000 Seite 26 von 62 Schnittstellenbeschreibung Hart 5.0 Command 130 Slot Mnemonic Offset Size Datatype Command 131 Read 130 Max Dac Amplitude #1...2 USIGN16 Untere Grenze: 0 Obere Grenze :1023 Read 130 Pruefstands Nummer #1...2 USIGN16...

  • Seite 27: Command 132 (Read Float)

    Slot Kommandos Magnetisch-induktiver Durchflussmesser FSM4000 Seite 27 von 62 Schnittstellenbeschreibung Hart 5.0 2.3.7 Command 132 (Read Float) Read float-Variable Command 132 Mnemonic Offset Size Datatype Request #0 Slot Number USIGN8 Data Bytes Response Slot Index USIGN8 Data Bytes Unit USIGN8 Inhalt des Slot #2..5...
  • Seite 28 Slot Kommandos Magnetisch-induktiver Durchflussmesser FSM4000 Seite 28 von 62 Schnittstellenbeschreibung Hart 5.0 Com 132 Slot Mnemonic Offset Size Datatype Com 133 Read 132 Einheit Einheit: % = 57 Write 133 Schleichmenge #2...5 FLOAT Untere Grenze: 0 Obere Grenze :10 Read 132...
  • Seite 29 Slot Kommandos Magnetisch-induktiver Durchflussmesser FSM4000 Seite 29 von 62 Schnittstellenbeschreibung Hart 5.0 Com 132 Slot Mnemonic Offset Size Datatype Com 133 Read 132 Einheit Einheit: % = 57 Abgleichwert Messumf. #2...5 FLOAT für Nullpunkt bei 50Hz Untere Grenze: -1 Obere Grenze :1...
  • Seite 30 Slot Kommandos Magnetisch-induktiver Durchflussmesser FSM4000 Seite 30 von 62 Schnittstellenbeschreibung Hart 5.0 Com 132 Slot Mnemonic Offset Size Datatype Com 133 Read 132 Einheit Einheit: mA = 39 Write 133 Stromausgangswert Low #2...5 FLOAT Alarm Untere Grenze: variabel Grenze Obere Grenze variabel Grenze...
  • Seite 31 Slot Kommandos Magnetisch-induktiver Durchflussmesser FSM4000 Seite 31 von 62 Schnittstellenbeschreibung Hart 5.0 Com 132 Slot Mnemonic Offset Size Datatype Com 133 Read 132 Einheit Einheit: Hz = 38 Write 133 Funktionstest Ausgabe #2...5 FLOAT Impulse Untere Grenze: 0 Obere Grenze :5000...
  • Seite 32 Slot Kommandos Magnetisch-induktiver Durchflussmesser FSM4000 Seite 32 von 62 Schnittstellenbeschreibung Hart 5.0 Com 132 Slot Mnemonic Offset Size Datatype Com 133 Read 132 138 Einheit Einheit: ° = 143 Winkel #2...5 FLOAT Elektrodennullpunkt E1 Read 132 139 Einheit Einheit: µV = 249 Betrag #2...5...

  • Seite 33: Spezial Kommandos

    Spezial Kommandos Magnetisch-induktiver Durchflussmesser FSM4000 Seite 33 von 62 Schnittstellenbeschreibung Hart 5.0 2.4 Spezial Kommandos 2.4.1 Command 140 (Starten der Reset - Funktionen) Reset Commandos Command 140 Slot Mnemonic Offset Size Datatype Request #0 Slot Number USIGN8 Data Bytes Response Zähler Reset...

  • Seite 34: Command 190 (Read Der Abgleichwerte)

    Spezial Kommandos Magnetisch-induktiver Durchflussmesser FSM4000 Seite 34 von 62 Schnittstellenbeschreibung Hart 5.0 Command 180 Slot Mnemonic Offset Size Datatype Response 0 “No Command Specific Error” Code 2 “Invalid Selection “ 5 “Incorrect Byte Count” 2.4.5 Command 190 (Read der Abgleichwerte)

  • Seite 35: Command 225 (Starten Der Memory Test Funktionen)

    Spezial Kommandos Magnetisch-induktiver Durchflussmesser FSM4000 Seite 35 von 62 Schnittstellenbeschreibung Hart 5.0 Command 190 Slot Mnemonic Offset Size Datatype Abgleichwert Messumf. #1...5 Einheit: % = 57 Zero 70Hz FLOAT Untere Grenze: -1 Obere Grenze :1 Abgleichwert Messumf. #1...5 Einheit: % = 57...

  • Seite 36: Command 235 (Reset Fehlerregister)

    Spezial Kommandos Magnetisch-induktiver Durchflussmesser FSM4000 Seite 36 von 62 Schnittstellenbeschreibung Hart 5.0 Command 225 Slot Mnemonic Offset Size Datatype Request #0 Slot Number USIGN8 Data Bytes Response Test Main FRAM #1...0 VOID Data Bytes Test Backup FRAM #1...0 VOID Calc. Flash Checksum #1...0...

  • Seite 37: Spezial Kommandos Erweiterte Diagnose

    Spezial Kommandos Magnetisch-induktiver Durchflussmesser FSM4000 Seite 37 von 62 Schnittstellenbeschreibung Hart 5.0 2.5 Spezial Kommandos erweiterte Diagnose 2.5.1 Format der Diagnosedaten Die gelesenen Diagnosewerte werden nach der folgenden Tabelle normiert und mit der entspechenden Einheit angezeigt. Format Einheit Normierung Spulenstrom sign.int...
  • Seite 39 Spezial Kommandos Magnetisch-induktiver Durchflussmesser FSM4000 Seite 39 von 62 Schnittstellenbeschreibung Hart 5.0 Slotnummer USIGN8 Magnet.Linearität aktuell #1...2 SIGN16 Magnet.Linearität 1 #3 ...4 SIGN16 Magnet.Linearität 2 #5 ...6 SIGN16 Magnet.Linearität 3 #7 ...8 SIGN16 Magnet.Linearität 4 #9 ..10 SIGN16 Magnet.Linearität 5 #11.12...
  • Seite 40 Spezial Kommandos Magnetisch-induktiver Durchflussmesser FSM4000 Seite 40 von 62 Schnittstellenbeschreibung Hart 5.0 Slotnummer USIGN8 DAC aktuell #1...2 SIGN16 DAC 1 #3 ...4 SIGN16 DAC 2 #5 ...6 SIGN16 DAC 3 #7 ...8 SIGN16 DAC 4 #9 ..10 SIGN16 DAC 5 #11.12...

  • Seite 41: Command 162 (Lese Betriebsstundenzähler)

    Spezial Kommandos Magnetisch-induktiver Durchflussmesser FSM4000 Seite 41 von 62 Schnittstellenbeschreibung Hart 5.0 Fingerprint Produkt 2 Slotnummer USIGN8 Spulenstrom Produkt 2 #1...2 SIGN16 Spulenspannung Produkt 2 #3 ...4 SIGN16 Spulenwiderstand Produkt 2 #5 ...6 SIGN16 Spulentemperatur Produkt 2 #7 ...8 SIGN16 Spulenisolationswiderst.Produkt...

  • Seite 42: Command 166 (Lese Min/Max-Werte)

    Spezial Kommandos Magnetisch-induktiver Durchflussmesser FSM4000 Seite 42 von 62 Schnittstellenbeschreibung Hart 5.0 Response Slotnummer USIGN8 Data Bytes Betr.St.Zähler Elektr. aktuell #1 ...4 USIGN32 Betr.St.Zähler Elektr. 1 #5 ...8 USIGN32 Betr.St.Zähler Elektr. 2 #9 ..12 USIGN32 Betr.St.Zähler Elektr. 3 #13.16 USIGN32 Betr.St.Zähler Elektr.

  • Seite 43: Command 167 (Schreibe Min/Max-Werte)

    Spezial Kommandos Magnetisch-induktiver Durchflussmesser FSM4000 Seite 43 von 62 Schnittstellenbeschreibung Hart 5.0 Response Slotnummer USIGN8 Data Bytes Variable min #1...2 SIGN16 Variable max #3 ...4 SIGN16 Variable min def #5 ...6 SIGN16 Variable max def #7 ...8 SIGN16 (siehe Tabelle Min/Max-Werte) 0 “No Command Specific Error”...
  • Seite 44 Spezial Kommandos Magnetisch-induktiver Durchflussmesser FSM4000 Seite 44 von 62 Schnittstellenbeschreibung Hart 5.0 Read 166 Slotnummer USIGN8 Write 167 Spulenwiderst. min #1...2 SIGN16 Spulenwiderst. max #3 ...4 SIGN16 Spulenwiderst. Min def #5 ...6 SIGN16 (read only) Spulenwiderst. Max def #7 ...8...

  • Seite 45: Command 168 (Lese Status Erweiterte Diagnose)

    Spezial Kommandos Magnetisch-induktiver Durchflussmesser FSM4000 Seite 45 von 62 Schnittstellenbeschreibung Hart 5.0 2.5.6 Command 168 (Lese Status erweiterte Diagnose) Command 168 Mnemonic Offset Size Datatype Request none Data Bytes Response Spulenstrom USIGN8 Data Bytes Spulenspannung USIGN8 Spulenwiderstand USIGN8 Spulentemperatur USIGN8...

  • Seite 46: Command 169 (Schreibe Status Erweiterte Diagnose)

    Spezial Kommandos Magnetisch-induktiver Durchflussmesser FSM4000 Seite 46 von 62 Schnittstellenbeschreibung Hart 5.0 2.5.7 Command 169 (Schreibe Status erweiterte Diagnose) Command 169 Mnemonic Offset Size Datatype Request Spulenstrom USIGN8 Data Bytes Spulenspannung USIGN8 Spulenwiderstand USIGN8 Spulentemperatur USIGN8 Spulenisolationswiderstand USIGN8 Magnet.Linearität USIGN8...

  • Seite 47: Command 170 (Lese Aktuelle Diagnosewerte)

    Spezial Kommandos Magnetisch-induktiver Durchflussmesser FSM4000 Seite 47 von 62 Schnittstellenbeschreibung Hart 5.0 2.5.8 Command 170 (Lese aktuelle Diagnosewerte) Command 170 Mnemonic Offset Size Datatype Request none Data Bytes Response Spulenstrom #0 - 1 SIGN16 Data Bytes Spulenspannung #2 - 3...

  • Seite 48: Command 172 (Lese Fehler / Warnungen Diagnose)

    Spezial Kommandos Magnetisch-induktiver Durchflussmesser FSM4000 Seite 48 von 62 Schnittstellenbeschreibung Hart 5.0 2.5.9 Command 172 (Lese Fehler / Warnungen Diagnose) Command 172 Mnemonic Offset Bit Datatype Request none Data Bytes Response FEHLER Data Bytes Spulenstrom min 0x01 Spulenstrom max 0x02...
  • Seite 49 Spezial Kommandos Magnetisch-induktiver Durchflussmesser FSM4000 Seite 49 von 62 Schnittstellenbeschreibung Hart 5.0 Warnungen Spulenstrom min 0x01 Spulenstrom max 0x02 Spulenspannung min 0x04 Spulenspannung max 0x08 Spulenwiderstand min 0x10 Spulenwiderstand max 0x20 Spulentemperatur min 0x40 Spulentemperatur max 0x80 Spulenisolationswiderstand min 0x01...
  • Seite 50 Spezial Kommandos Magnetisch-induktiver Durchflussmesser FSM4000 Seite 50 von 62 Schnittstellenbeschreibung Hart 5.0 Register Spulenstrom min 0x01 Spulenstrom max 0x02 Spulenspannung min 0x04 Spulenspannung max 0x08 Spulenwiderstand min 0x10 Spulenwiderstand max 0x20 Spulentemperatur min 0x40 Spulentemperatur max 0x80 Spulenisolationswiderstand min 0x01...

  • Seite 51: Command 173 (Aktionen Für Erweiterte Diagnose)

    Spezial Kommandos Magnetisch-induktiver Durchflussmesser FSM4000 Seite 51 von 62 Schnittstellenbeschreibung Hart 5.0 2.5.10 Command 173 (Aktionen für erweiterte Diagnose) Command 173 Mnemonic Offset Size Datatype Request Slotnummer USIGN8 Data Bytes Response Slotnummer USIGN8 Data Bytes 0 “No Command Specific Error”...
  • Seite 52 Spezial Kommandos Magnetisch-induktiver Durchflussmesser FSM4000 Seite 52 von 62 Schnittstellenbeschreibung Hart 5.0 Write 173 241 Slotnummer USIGN8 Übernehme Referenzwiderstand...

  • Seite 53: Fehlersuche Bei Hart

    Fehlersuche bei Hart Magnetisch-induktiver Durchflussmesser FSM4000 Seite 53 von 62 Schnittstellenbeschreibung Hart 5.0 3 Fehlersuche bei Hart Im Menü Funktionstest gibt es zwei Untermenüpunkte, mit denen es möglich ist die Hartkommunikation zu testen. 1. Untermenü Hart - Command 2. Untermenü Hart -Transmitt Die Bürde am Stromausgang muss zwischen 250 und 500 Ohm sein.

  • Seite 54: Kommandos Mit Methoden

    Kommandos mit Methoden Magnetisch-induktiver Durchflussmesser FSM4000 Seite 54 von 62 Schnittstellenbeschreibung Hart 5.0 4 Kommandos mit Methoden Starte Q Simulation: Stop Q Simulation: Cmd 133 Slot 39 Einheit 57 Value 129 Slot 16 Value 0 Cmd 129 Slot 16 Value 1...
  • Seite 55 Kommandos mit Methoden Magnetisch-induktiver Durchflussmesser FSM4000 Seite 55 von 62 Schnittstellenbeschreibung Hart 5.0 Starte Funktionstest Schaltausgang: Stop Funktionstest Schaltausgang: Cmd 129 Slot 46 Value 1 Cmd 129 Slot 46 Value 0 Cmd 48 Statusregister 0x2000 If 0 nicht aktiv if 1 aktiv...

  • Seite 56: Registerbelegungen

    Registerbelegungen Magnetisch-induktiver Durchflussmesser FSM4000 Seite 56 von 62 Schnittstellenbeschreibung Hart 5.0 5 Registerbelegungen 5.1 Response Byte Hart Kommando Antworttelegramm: FF FF FF FF FF RdPv 11000000 m³/s 1. 5 Preambeln 2. Acknowledge 3. 10011010 Bit (Bit 7 = Master Bit, Bit 6 = Bust Mode Bit, Bit 5 – 0 = Manufactor Code) 4.

  • Seite 57: Field Device Status Second Byte

    Registerbelegungen Magnetisch-induktiver Durchflussmesser FSM4000 Seite 57 von 62 Schnittstellenbeschreibung Hart 5.0 5.1.2 Field Device Status Second Byte Second Byte Description Bit #7 Field Device Malfunktion A hardware error or failure has been detected by the device. Further information may be available through...

  • Seite 58: Warnungsregisters

    Registerbelegungen Magnetisch-induktiver Durchflussmesser FSM4000 Seite 58 von 62 Schnittstellenbeschreibung Hart 5.0 Fehlerbyte Priorität Fehler Field Device Status (Second Byte) Fehlereigenschaft Field Device Status Malfunction EXT ABSCHALTUNG Byte1 0x10 “4“ More Status Available Field Device Status Malfunction DATENBASIS Byte1 0x20 “5“...

  • Seite 59: Messumformer Statusregisters

    Registerbelegungen Magnetisch-induktiver Durchflussmesser FSM4000 Seite 59 von 62 Schnittstellenbeschreibung Hart 5.0 Warnungs Warnungseigenschaft Warnungsbyte Priorität Hartsignalisierung Warnung Aufnehmer Byte2 0x01 "7" Daten Geladen Warnung Update Int. Byte2 0x02 "8a" FRAM Warnung Update Ext. Byte2 0x04 "8b" FRAM Warnung Geräte Primary Variable Analog Output Byte2 0x08 "11"...
  • Seite 60 Registerbelegungen Magnetisch-induktiver Durchflussmesser FSM4000 Seite 60 von 62 Schnittstellenbeschreibung Hart 5.0 Beim Starten folgender Funktionen über Hart wird für die Zeit der Abarbeitung dieser Funktionen das Bit 7 des Statusregister gesetzt. 1. Init Dbase, 2. Calculate Flash Checksum 3. Test Externes FRAM 4.

  • Seite 61: Übersicht Der Fehlerzustände

    Übersicht der Fehlerzustände Magnetisch-induktiver Durchflussmesser FSM4000 Seite 61 von 62 Schnittstellenbeschreibung Hart 5.0 6 Übersicht der Fehlerzustände Schaltausgang Durchfluß Bedingung Meldung bei Simulation auf Strom- Impuls- anzeige Meldung bei HART Fehler: Stromausgang ausgang ausgang Display Sammel- Min- Max- Max/Min- Leeres...

  • Seite 62: Von
