StackFlowMaster FPD581, FPD583 und FPD585
Rauchgas-Messsysteme

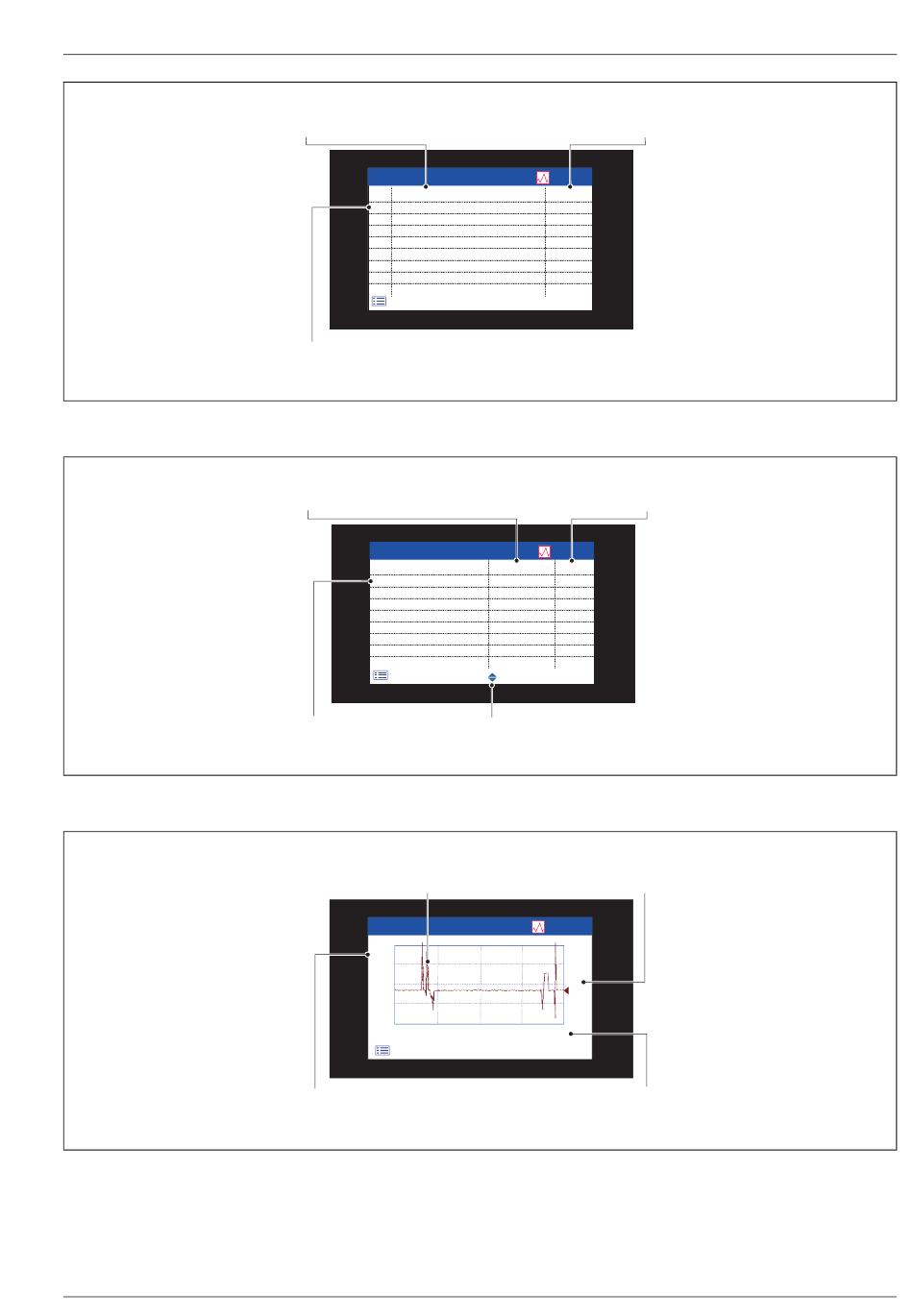

Abb. 9.8 Ausgangsansicht
Signalwert / Effizienzanzeige
Abb. 9.9 Signalansicht
Abb. 9.10 Diagrammansicht
OI/FPD580–DE Rev. A
Ausgangswert
Ausgangsansicht
ID. Ausgang
7,61 mA
AO1
5,99 mA
AO2
4,80 mA
AO3
4,02 mA
AO4
ID des Analogausgangs
Signalansicht
Signal
Differenzdruck
Statischer Druck
Leitungstemp.
Massedurch.menge
Volumetrischer
Durchfluss
Durchf.summierer
Leitungsgeschw.
Signaltyp Bildlauf, um weitere Signale anzuzeigen
Farbcodierte Spur
Diagrammansicht
Vel
12.92
10:42:19
2013-01-31
Kanalkennung
% des Ausgangswerts
2013–02–04
11:12:27
Prozent
22,5 %
12,5 %
5,0 %
0.1 %
CAL
Einheiten
2013–01–31
11:17:32
Einhei
Wert
1,243 mbar
1,003 bar
130,0 °C
17,15 kg/Sek.
22,51 m 3 /Sek.
0,000 m 3
12,74 m/Sek.
0.762 kg/m 3
CAL
Messwert
2013–01–31
11:42:29
30.00
22.50
15.00
7.50
0.00
11:12:19 11:42:19
2013-01-31 2013-01-31
CAL
Spur
Uhrzeit / Datum
