StackFlowMaster FPD581, FPD583 und FPD585
Rauchgas-Messsysteme

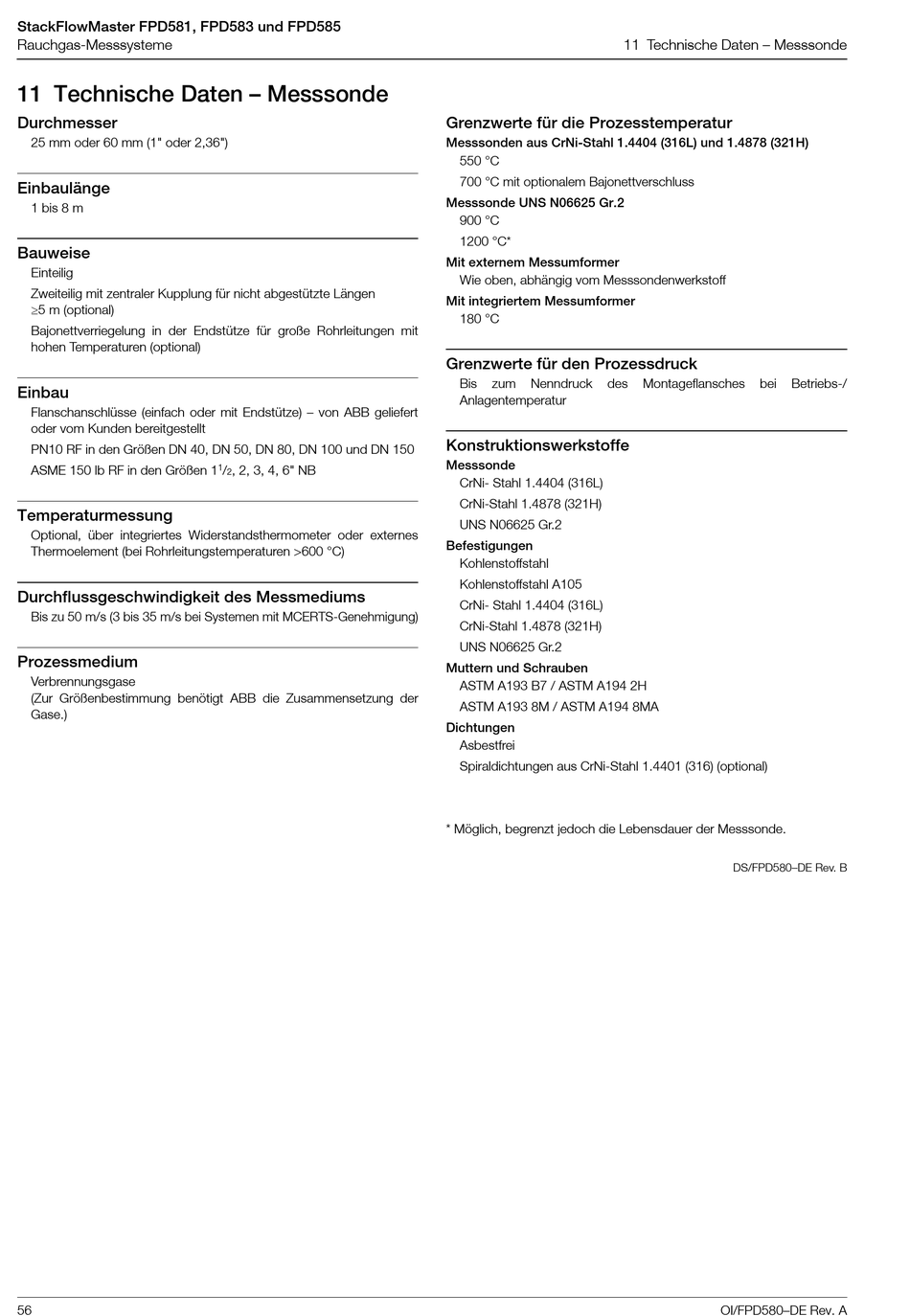

11 Technische Daten – Messsonde
Durchmesser
25 mm oder 60 mm (1" oder 2,36")
Einbaulänge
1 bis 8 m
Bauweise
Einteilig
Zweiteilig mit zentraler Kupplung für nicht abgestützte Längen
5 m (optional)
Bajonettverriegelung in der Endstütze für große Rohrleitungen mit
hohen Temperaturen (optional)

Einbau

Flanschanschlüsse (einfach oder mit Endstütze) – von ABB geliefert
oder vom Kunden bereitgestellt
PN10 RF in den Größen DN 40, DN 50, DN 80, DN 100 und DN 150
ASME 150 lb RF in den Größen 1
Temperaturmessung
Optional, über integriertes Widerstandsthermometer oder externes
Thermoelement (bei Rohrleitungstemperaturen >600 °C)
Durchflussgeschwindigkeit des Messmediums
Bis zu 50 m/s (3 bis 35 m/s bei Systemen mit MCERTS-Genehmigung)
Prozessmedium
Verbrennungsgase
(Zur Größenbestimmung benötigt ABB die Zusammensetzung der
Gase.)
56
1
/ , 2, 3, 4, 6" NB
2
Grenzwerte für die Prozesstemperatur
Messsonden aus CrNi-Stahl 1.4404 (316L) und 1.4878 (321H)
550 °C
700 °C mit optionalem Bajonettverschluss
Messsonde UNS N06625 Gr.2
900 °C
1200 °C*
Mit externem Messumformer
Wie oben, abhängig vom Messsondenwerkstoff
Mit integriertem Messumformer
180 °C
Grenzwerte für den Prozessdruck
Bis zum Nenndruck des
Anlagentemperatur
Konstruktionswerkstoffe
Messsonde
CrNi- Stahl 1.4404 (316L)
CrNi-Stahl 1.4878 (321H)
UNS N06625 Gr.2
Befestigungen
Kohlenstoffstahl
Kohlenstoffstahl A105
CrNi- Stahl 1.4404 (316L)
CrNi-Stahl 1.4878 (321H)
UNS N06625 Gr.2
Muttern und Schrauben
ASTM A193 B7 / ASTM A194 2H
ASTM A193 8M / ASTM A194 8MA
Dichtungen
Asbestfrei
Spiraldichtungen aus CrNi-Stahl 1.4401 (316) (optional)
* Möglich, begrenzt jedoch die Lebensdauer der Messsonde.
11 Technische Daten – Messsonde
Montageflansches bei Betriebs-/
DS/FPD580–DE Rev. B
OI/FPD580–DE Rev. A
