StackFlowMaster FPD581, FPD583 und FPD585
Rauchgas-Messsysteme

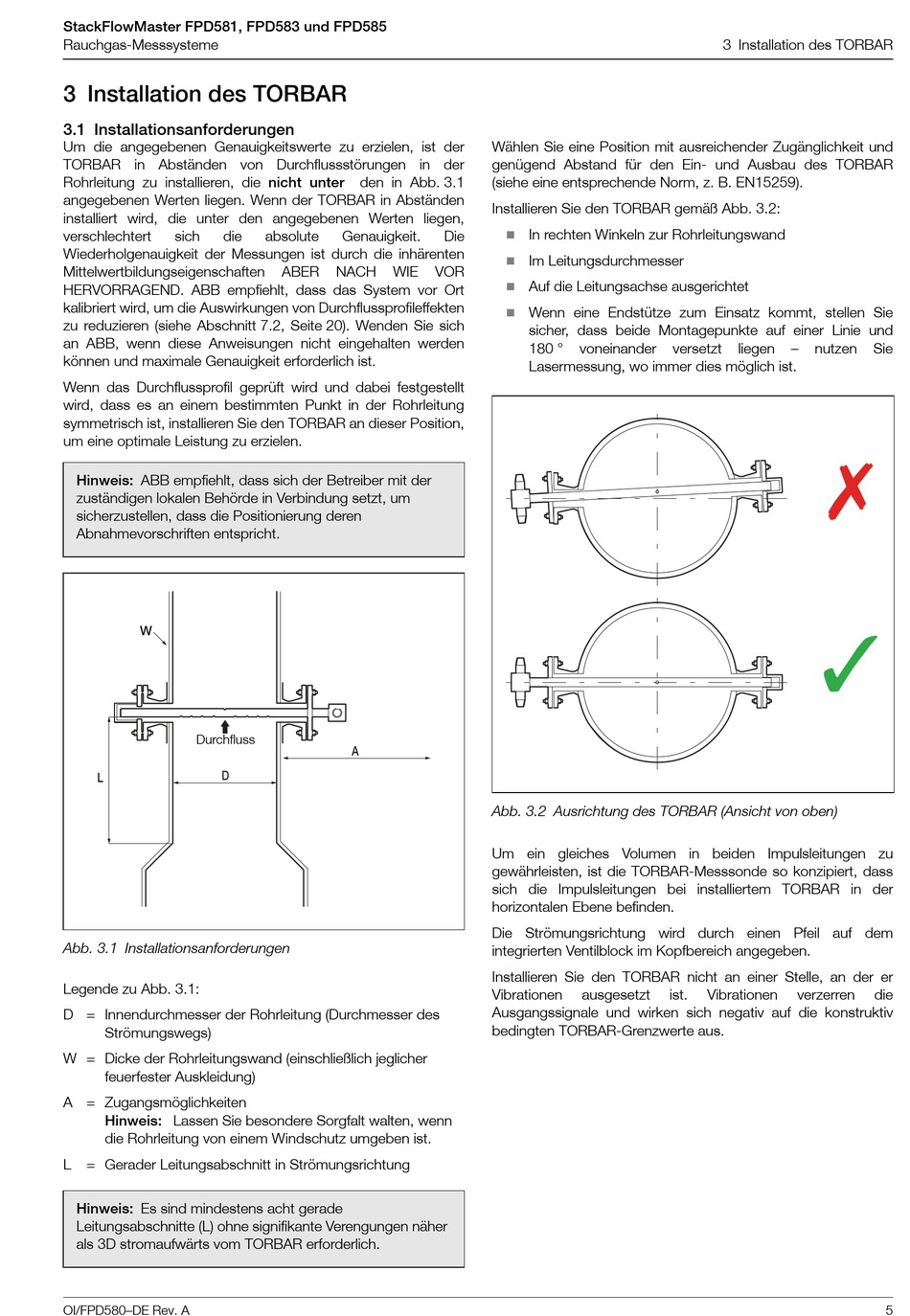

3 Installation des TORBAR
3.1 Installationsanforderungen
Um die angegebenen Genauigkeitswerte zu erzielen, ist der
TORBAR in Abständen von Durchflussstörungen in der
Rohrleitung zu installieren, die nicht unter
angegebenen Werten liegen. Wenn der TORBAR in Abständen
installiert wird, die unter den angegebenen Werten liegen,
verschlechtert
sich
die
Wiederholgenauigkeit der Messungen ist durch die inhärenten
Mittelwertbildungseigenschaften
HERVORRAGEND. ABB empfiehlt, dass das System vor Ort
kalibriert wird, um die Auswirkungen von Durchflussprofileffekten
zu reduzieren (siehe Abschnitt 7.2, Seite 20). Wenden Sie sich
an ABB, wenn diese Anweisungen nicht eingehalten werden
können und maximale Genauigkeit erforderlich ist.
Wenn das Durchflussprofil geprüft wird und dabei festgestellt
wird, dass es an einem bestimmten Punkt in der Rohrleitung
symmetrisch ist, installieren Sie den TORBAR an dieser Position,
um eine optimale Leistung zu erzielen.
Hinweis: ABB empfiehlt, dass sich der Betreiber mit der
zuständigen lokalen Behörde in Verbindung setzt, um
sicherzustellen, dass die Positionierung deren
Abnahmevorschriften entspricht.
W
Durchfluss
D
L
Abb. 3.1 Installationsanforderungen
Legende zu Abb. 3.1:
D = Innendurchmesser der Rohrleitung (Durchmesser des
Strömungswegs)
W = Dicke der Rohrleitungswand (einschließlich jeglicher
feuerfester Auskleidung)
A = Zugangsmöglichkeiten
Hinweis: Lassen Sie besondere Sorgfalt walten, wenn
die Rohrleitung von einem Windschutz umgeben ist.
L = Gerader Leitungsabschnitt in Strömungsrichtung
Hinweis: Es sind mindestens acht gerade
Leitungsabschnitte (L) ohne signifikante Verengungen näher
als 3D stromaufwärts vom TORBAR erforderlich.
OI/FPD580–DE Rev. A
den in Abb. 3.1
absolute
Genauigkeit.
ABER
NACH
WIE
VOR
A
Wählen Sie eine Position mit ausreichender Zugänglichkeit und
genügend Abstand für den Ein- und Ausbau des TORBAR
(siehe eine entsprechende Norm, z. B. EN15259).
Installieren Sie den TORBAR gemäß Abb. 3.2:
In rechten Winkeln zur Rohrleitungswand
Die
Im Leitungsdurchmesser
Auf die Leitungsachse ausgerichtet
Wenn eine Endstütze zum Einsatz kommt, stellen Sie
sicher, dass beide Montagepunkte auf einer Linie und
180 °
voneinander
Lasermessung, wo immer dies möglich ist.
Abb. 3.2 Ausrichtung des TORBAR (Ansicht von oben)
Um ein gleiches Volumen in beiden Impulsleitungen zu
gewährleisten, ist die TORBAR-Messsonde so konzipiert, dass
sich die Impulsleitungen bei installiertem TORBAR in der
horizontalen Ebene befinden.
Die Strömungsrichtung wird durch einen Pfeil auf dem
integrierten Ventilblock im Kopfbereich angegeben.
Installieren Sie den TORBAR nicht an einer Stelle, an der er
Vibrationen
ausgesetzt
Ausgangssignale und wirken sich negativ auf die konstruktiv
bedingten TORBAR-Grenzwerte aus.
3 Installation des TORBAR
versetzt
liegen
–
nutzen
✗
✓
ist.
Vibrationen
verzerren
Sie
die
5
