Stellen Sie die Verbindungen zu den digitalen E/A, Relais und analogen Ausgängen her, wie in Abb. 5.3 dargestellt.
Relais (5 und 6)
COM
Öffner
Analogausgänge (1 bis 4)
+
–

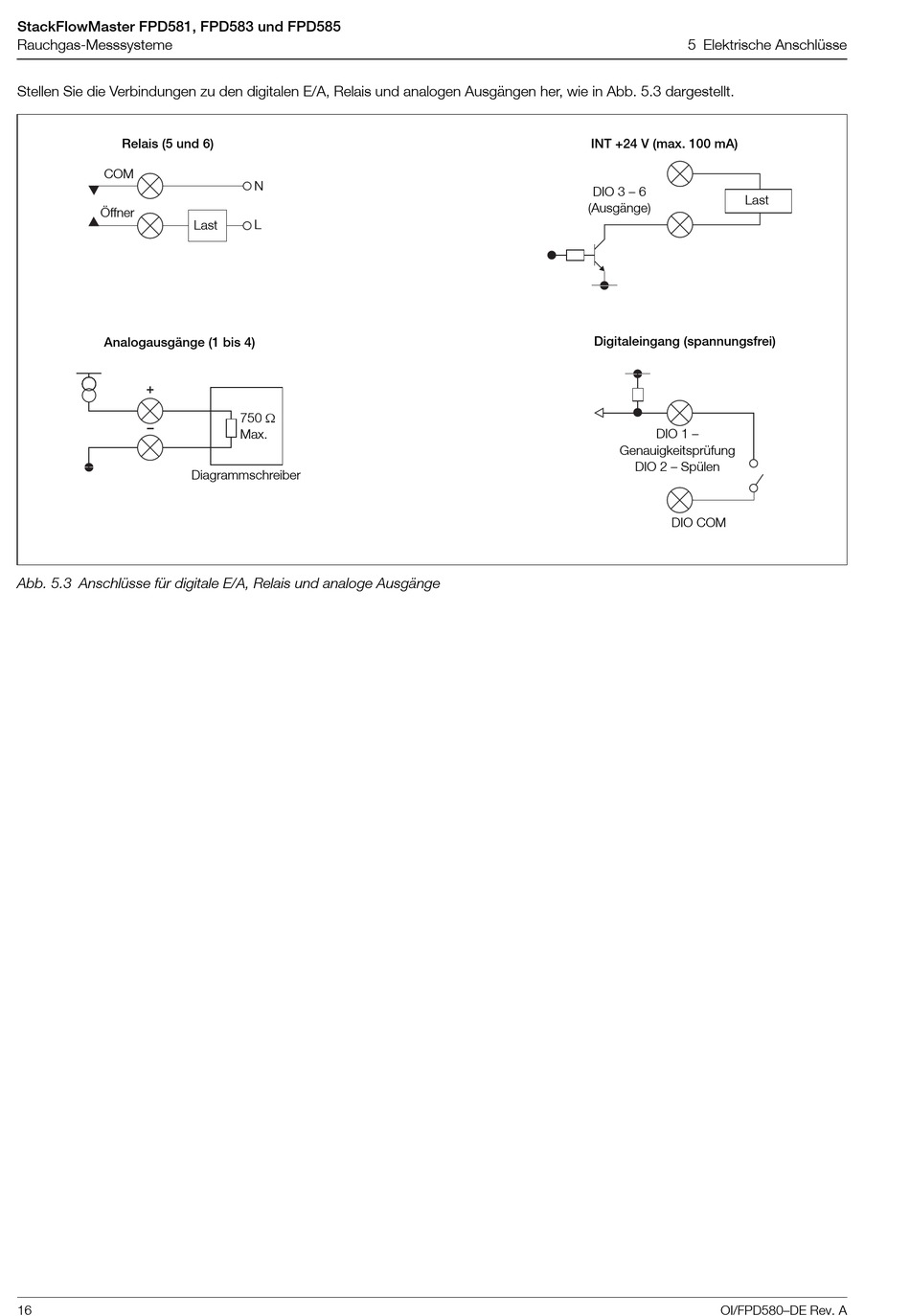

Abb. 5.3 Anschlüsse für digitale E/A, Relais und analoge Ausgänge
16
N
L
Last
750
Max.
Diagrammschreiber
5 Elektrische Anschlüsse
INT +24 V (max. 100 mA)
DIO 3 – 6
Last
(Ausgänge)
Digitaleingang (spannungsfrei)
DIO 1 –
Genauigkeitsprüfung
DIO 2 – Spülen
DIO COM
