StackFlowMaster FPD581, FPD583 und FPD585
Rauchgas-Messsysteme

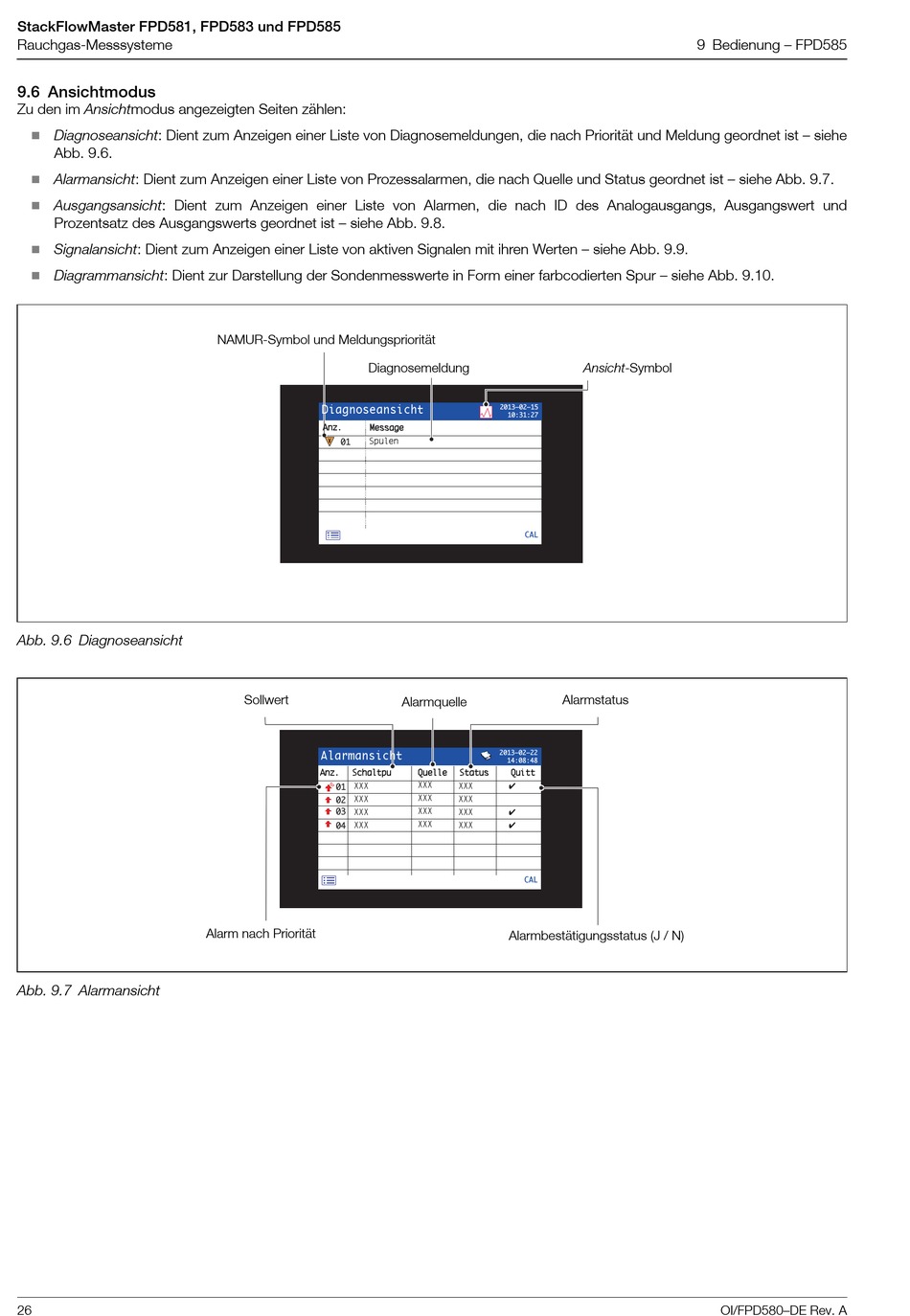

9.6 Ansichtmodus

Zu den im Ansichtmodus angezeigten Seiten zählen:

Diagnoseansicht: Dient zum Anzeigen einer Liste von Diagnosemeldungen, die nach Priorität und Meldung geordnet ist – siehe
Abb. 9.6.

Alarmansicht: Dient zum Anzeigen einer Liste von Prozessalarmen, die nach Quelle und Status geordnet ist – siehe Abb. 9.7.

Ausgangsansicht: Dient zum Anzeigen einer Liste von Alarmen, die nach ID des Analogausgangs, Ausgangswert und
Prozentsatz des Ausgangswerts geordnet ist – siehe Abb. 9.8.

Signalansicht: Dient zum Anzeigen einer Liste von aktiven Signalen mit ihren Werten – siehe Abb. 9.9.

Diagrammansicht: Dient zur Darstellung der Sondenmesswerte in Form einer farbcodierten Spur – siehe Abb. 9.10.
Abb. 9.6 Diagnoseansicht
Abb. 9.7 Alarmansicht
26
NAMUR-Symbol und Meldungspriorität
Diagnosemeldung
Diagnoseansicht
Anz.
Message
Spülen
01
Sollwert
Alarmansicht
Anz. Schaltpu
XXX
01
XXX
02
03 XXX
XXX
04
Alarm nach Priorität
2013–02–15
10:31:27
CAL
Alarmstatus
Alarmquelle
2013–02–22
14:08:48
Quelle Status Quitt
XXX
XXX

XXX
XXX
XXX
XXX

XXX
XXX

CAL
Alarmbestätigungsstatus (J / N)
9 Bedienung – FPD585
Ansicht-Symbol
OI/FPD580–DE Rev. A
