StackFlowMaster FPD581, FPD583 und FPD585
Rauchgas-Messsysteme

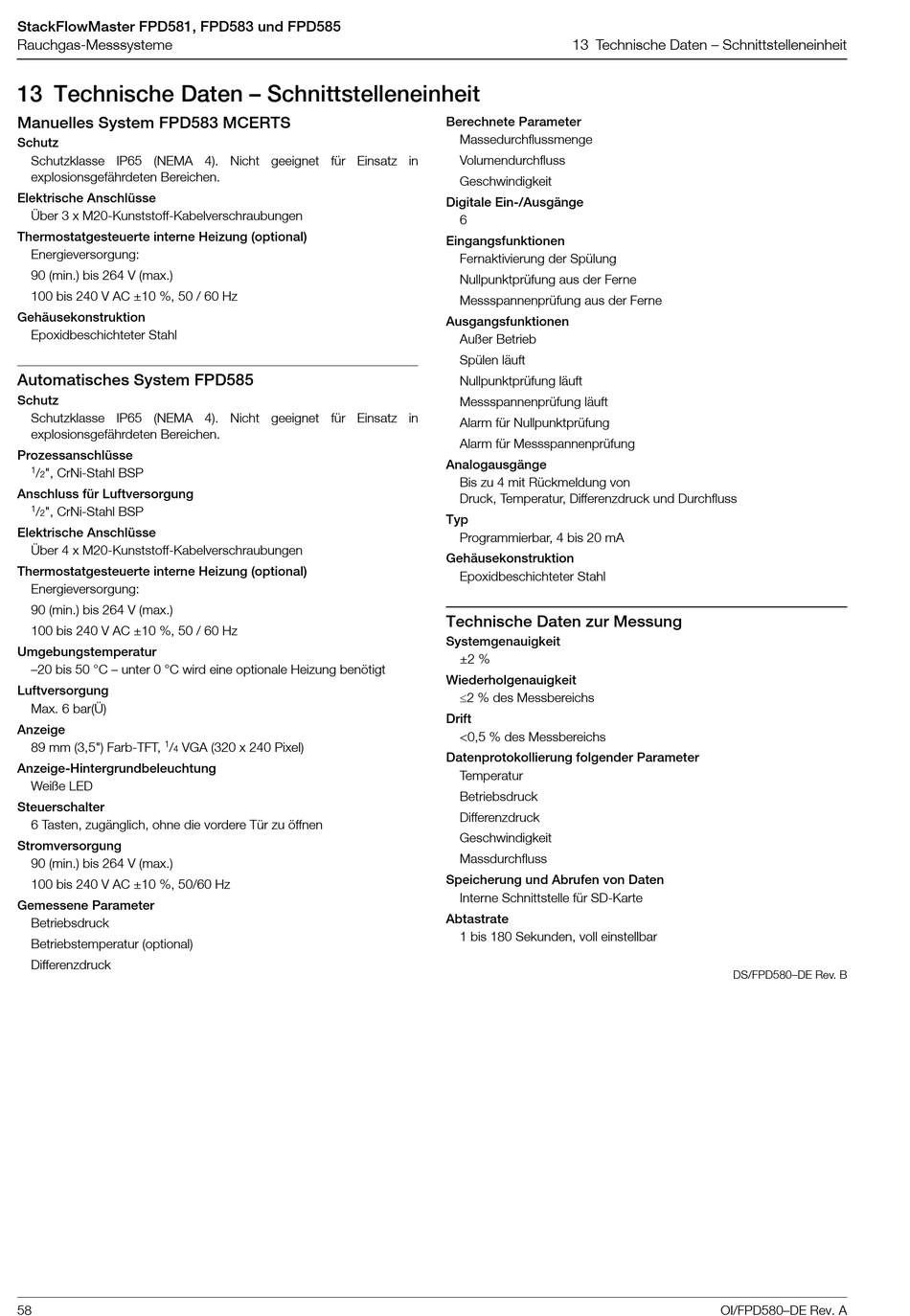

13 Technische Daten – Schnittstelleneinheit
Manuelles System FPD583 MCERTS
Schutz
Schutzklasse IP65 (NEMA 4). Nicht geeignet für Einsatz in
explosionsgefährdeten Bereichen.
Elektrische Anschlüsse
Über 3 x M20-Kunststoff-Kabelverschraubungen
Thermostatgesteuerte interne Heizung (optional)
Energieversorgung:
90 (min.) bis 264 V (max.)
100 bis 240 V AC ±10 %, 50 / 60 Hz
Gehäusekonstruktion
Epoxidbeschichteter Stahl
Automatisches System FPD585
Schutz
Schutzklasse IP65 (NEMA 4). Nicht geeignet für Einsatz in
explosionsgefährdeten Bereichen.
Prozessanschlüsse
1
/ ", CrNi-Stahl BSP
2
Anschluss für Luftversorgung
1
/ ", CrNi-Stahl BSP
2
Elektrische Anschlüsse
Über 4 x M20-Kunststoff-Kabelverschraubungen
Thermostatgesteuerte interne Heizung (optional)
Energieversorgung:
90 (min.) bis 264 V (max.)
100 bis 240 V AC ±10 %, 50 / 60 Hz
Umgebungstemperatur
–20 bis 50 °C – unter 0 °C wird eine optionale Heizung benötigt
Luftversorgung
Max. 6 bar(Ü)
Anzeige
1
89 mm (3,5") Farb-TFT, / VGA (320 x 240 Pixel)
4
Anzeige-Hintergrundbeleuchtung
Weiße LED
Steuerschalter
6 Tasten, zugänglich, ohne die vordere Tür zu öffnen
Stromversorgung
90 (min.) bis 264 V (max.)
100 bis 240 V AC ±10 %, 50/60 Hz
Gemessene Parameter
Betriebsdruck
Betriebstemperatur (optional)
Differenzdruck
58
13 Technische Daten – Schnittstelleneinheit
Berechnete Parameter
Massedurchflussmenge
Volumendurchfluss
Geschwindigkeit
Digitale Ein-/Ausgänge
6
Eingangsfunktionen
Fernaktivierung der Spülung
Nullpunktprüfung aus der Ferne
Messspannenprüfung aus der Ferne
Ausgangsfunktionen
Außer Betrieb
Spülen läuft
Nullpunktprüfung läuft
Messspannenprüfung läuft
Alarm für Nullpunktprüfung
Alarm für Messspannenprüfung
Analogausgänge
Bis zu 4 mit Rückmeldung von
Druck, Temperatur, Differenzdruck und Durchfluss
Typ
Programmierbar, 4 bis 20 mA
Gehäusekonstruktion
Epoxidbeschichteter Stahl
Technische Daten zur Messung
Systemgenauigkeit
±2 %
Wiederholgenauigkeit
2 % des Messbereichs
Drift
<0,5 % des Messbereichs
Datenprotokollierung folgender Parameter
Temperatur
Betriebsdruck
Differenzdruck
Geschwindigkeit
Massdurchfluss
Speicherung und Abrufen von Daten
Interne Schnittstelle für SD-Karte
Abtastrate
1 bis 180 Sekunden, voll einstellbar
DS/FPD580–DE Rev. B
OI/FPD580–DE Rev. A
