StackFlowMaster FPD581, FPD583 und FPD585
Rauchgas-Messsysteme

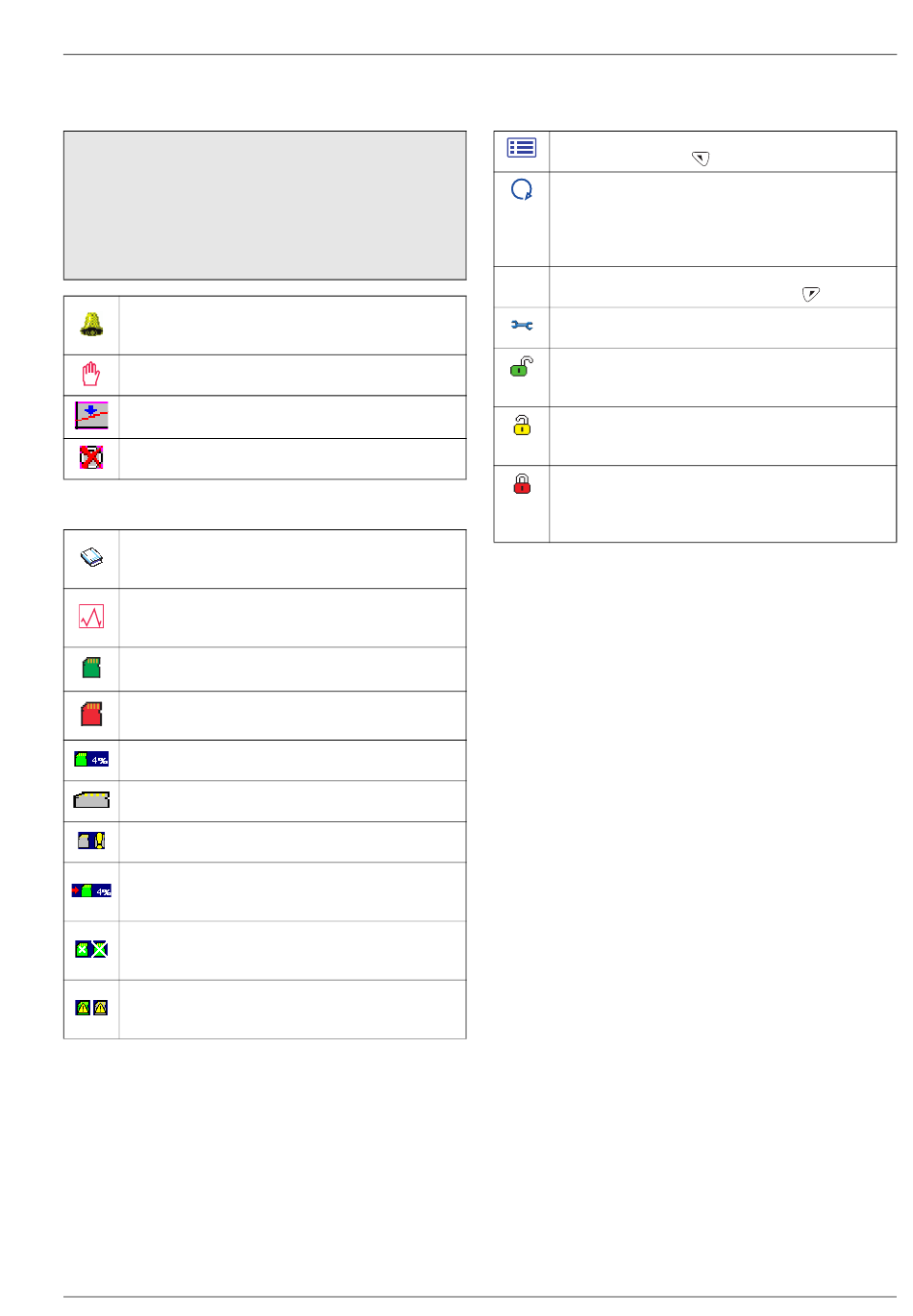

9.10 Symbole in der Anzeige

9.10.1 Symbole für Alarm, Halten und Kalibrierung
Hinweis: Wenn ein Diagnosezustand festgestellt wird,
werden in der Statusleiste das entsprechende
NAMUR-Symbol sowie die Diagnosemeldung mit der
höchsten Priorität angezeigt, wenn sich die Steuereinheit im
Bedieneransichtmodus befindet. Beschreibungen der
NAMUR-Diagnosesymbole und der Diagnosemeldungen
finden Sie im Anhang A auf Seite 59.
Alarm – Zeigt einen benutzerdefinierten Alarmzustand
an (20 Zeichen) und blinkt intermittierend mit einem
entsprechenden NAMUR-Diagnosesymbol.
Halten – Zeigt an, dass sich Alarme/Analogausgänge
in einem manuellen Haltestatus befinden.
Kalibrierung – Zeigt an, dass eine Kalibrierung läuft.
Kalibrierungsfehler – Zeigt an, dass eine Kalibrierung
fehlgeschlagen ist.

9.10.2 Symbole in der Titelleiste

Protokollmodus – Zeigt an, dass aktuell eine der
Ansichtseiten angezeigt wird (Kalibrierung, Alarm,
Überwachung oder Diagnose).
Ansichtmodus – Zeigt an, dass aktuell eine der
Ansichtseiten angezeigt wird (Diagnose, Alarme,
Ausgänge, Signale oder Diagramm).
SD-Karte bereit – Zeigt an, dass die SD-Karte online
und bereit für die Archivierung ist.
SD-Karte voll – Zeigt an, dass die SD-Karte zwar
online, aber voll ist.
Externe Archivierungs-Datenträger online mit
Nutzungsanzeige in %
Externe Archivierungs-Datenträger offline mit
Nutzungsanzeige in %
Externer Archivierungs-Datenträger nicht eingelegt
(gelb blinkendes Ausrufezeichen).
Aktualisierung des Datenträgers läuft. Wenn dieses
Symbol angezeigt wird, darf der Datenträger nicht
entnommen werden.
Externer Datenträger zu 100 % voll, Archivierung
gestoppt (grün-graues Symbol, blinkendes weißes
Kreuz).
Achtung! Zu viele Dateien (grünes Symbol =
Speichermedium online; graues Symbol =
Datenträger offline)
OI/FPD580–DE Rev. A

9.10.3 Symbole in der Statusleiste

Bedienermenü – Zeigt das Bedienermenü an, wenn
die Nach-links-Taste (
Autoscroll – Im Bedienermenü auszuwählende Option
(wird angezeigt, wenn Autoscroll aktiv ist). Zeigt an,
dass Bedienerseiten nacheinander angezeigt werden.
Ist deaktiviert, wenn die Anzeige nur einer
Bedienerseite konfiguriert wurde.
Kalibrierung – Schnellzugriff auf die Kalibrierungsseite
CAL
durch Drücken der Nach-rechts-Taste (
Service-Ebene – Zeigt an, dass Alarme und
Analogausgänge gehalten werden.
Erweiterte Ebene – Zeigt an, dass die Parameter der
erweiterten Ebene für den aktuellen Benutzer aktiviert
sind.
Standardebene – Zeigt an, dass die Parameter der
Kalibrierungsebene für den aktuellen Benutzer
aktiviert sind.
Nur-Anzeige-Ebene –Zeigt an, dass sich der
Messumformer im schreibgeschützten Modus
befindet. Alle Parameter sind gesperrt und können
nicht konfiguriert werden.
9 Bedienung – FPD585
) gedrückt wird.
).
33
