Sensor-Parameter einstellen
7.4.2

Messaufgabe

Die Messaufgabe beinhaltet die Auswahl des Messobjekts (Target). Die Auswahl eines Targets lädt eine vordefinierte Sensorkonfigura-
tion, die für das gewählte Material die besten Ergebnisse erzielt.
Messaufgabe Standard
wechselnde Oberfläche

Material mit Eindringen

Einstellung: Standard

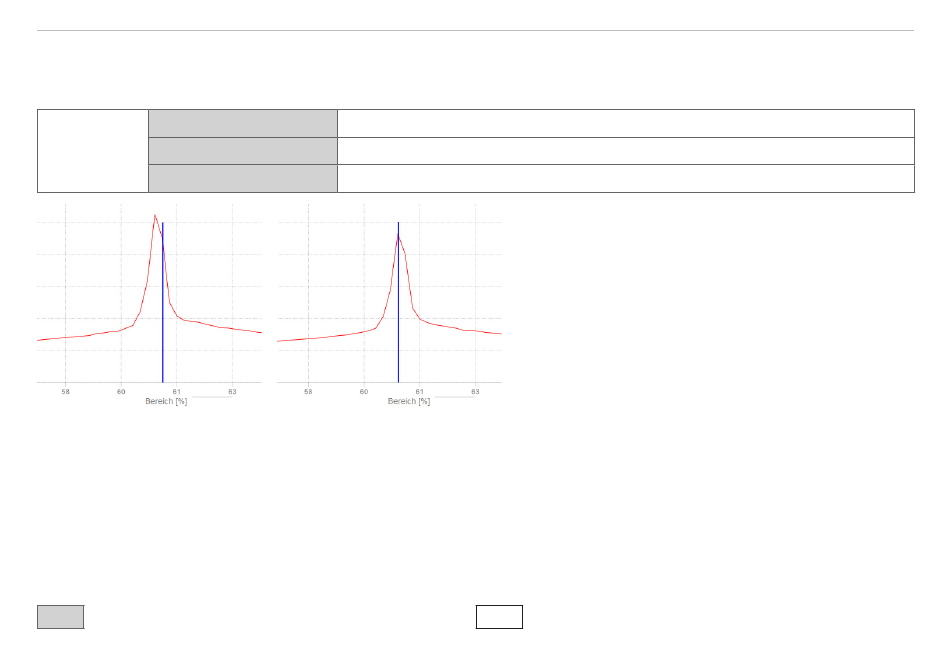

Abb. 23 Beispiel: Videosignale (Ausschnitt) mit Messobjektwerkstoff POM
Bei der Einstellung Wechselnde Oberflächen wird ein Kompromiss zwischen Eindringen und Standardoberfläche gewählt, der
optimale Ergebnisse für beide Materialien erzielt. Das wird u. a. auch im Diagramm Abstandswerte (Mess) an den verschiedenen
Abstandswerten für die einzelnen Messaufgaben sichtbar.
1) Verfügbar für die Sensormodelle ILD1320-10/25/50.
Grau hinterlegte Felder erfordern eine Auswahl.
optoNCDT 1320
Geeignet für Materialien aus Keramik, Metall oder gefüllte Kunststoffe
Geeignet z. B. für Leiterplatten (PCB) oder Hybridmaterialien
1
Geeignet für Kunststoffe (POM, Teflon), Materialien mit starker Eindringtiefe des Lasers
1
Material mit Eindringen
Die Auswahl der Messobjekteigenschaften lässt sich im
rechten Diagramm Videosignal durch die Position der
blauen Peakmarkierung im Verhältnis zum Videosignal
(Rohsignal) beobachten. Diese sollte möglichst im
Bereich des höchsten Punktes (Peak) des Videosignals
treffen.
In der Einstellung Standard trifft die Peakmarkierung
(Messwert) bei dem Beispiel Kunststoff POM nicht den
Schwerpunkt des realen Peaks, da dessen Fuß durch
das Eindringen des Laserlichtes asymmetrisch verzerrt
ist. Erst in der richtigen Einstellung der Messaufgabe auf
Material mit Eindringen wird dies ermöglicht.
Wert
Dunkel umrandete Felder erfordern die Angabe eines Wertes.
