Installation und Montage
4.7.4

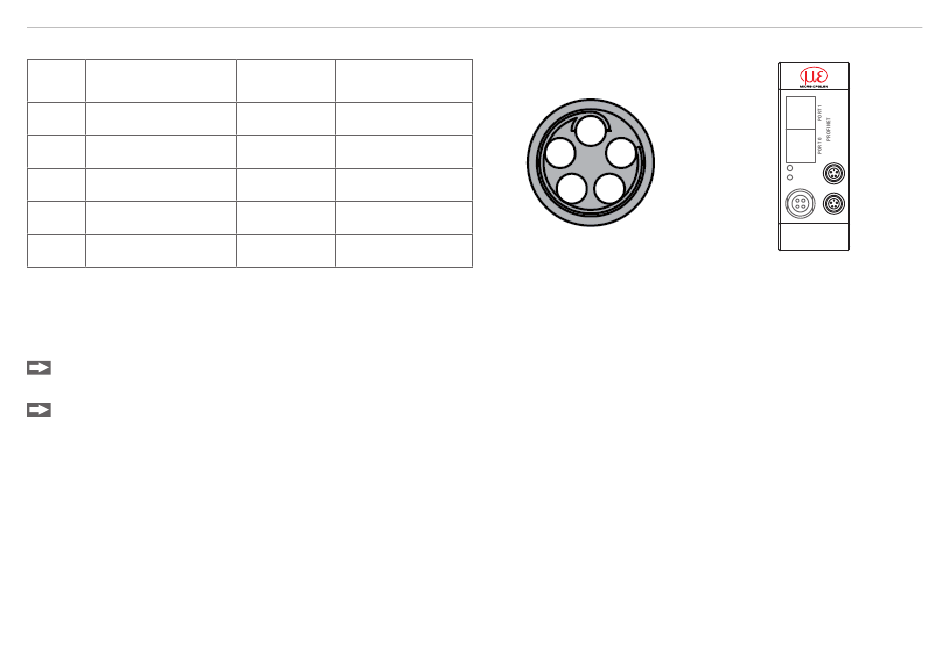

Pinbelegung für Synchronisation
PIN
Belegung
1
n.c
2
Twisted Pair 1
3
Twisted Pair 1
4
Twisted Pair 2
5
Twisted Pair 2
SC6000-x ist ein 0,3 oder 1 m langes, fertig konfektioniertes
Synchronisationskabel
Mehrere Messsysteme der Serie capaNCDT 6240 können gleichzeitig als Mehrkanalsystem betrieben werden. Durch die Synchronisa-
tion der Systeme wird eine gegenseitige Beeinflussung der Sensoren vermieden.
Stecken Sie das Synchronisationskabel SC6000-x, see
Controller 1.
Stecken Sie den Stecker vom SC6000-x in die Buchse SYNC IN (Synchronisation Eingang) an Controller 2.
Der Oszillator von Controller 2 schaltet automatisch auf Synchronisationsbetrieb, das heißt in Abhängigkeit von Oszillator 1 in Con-
troller 1.
Eine Beeinflussung durch ein schlecht geerdetes Ziel ist ausgenommen.
Synchronisieren Sie gegebenenfalls mehrere Messsysteme mit einem SC6000-x.
i
Automatische Synchronisierung. Ansonsten kann jeder Controller Master sein!
capaNCDT 6240
Isolation
Farbe
-
-
1
weiß 1
blau
blau
2
weiß 2
orange
orange
1
2
3
4
Ansicht Lötseite,
5-pin ODU Kabelstecker
Chap. A
1.2, in die Buchse SYNC OUT (Synchronisation Ausgang) an
5
BF
SF
POWER/TRIG.
Sync IN/OUT am Controller,
5-polige Kabelbuchse
SYNC
IN
OUT
