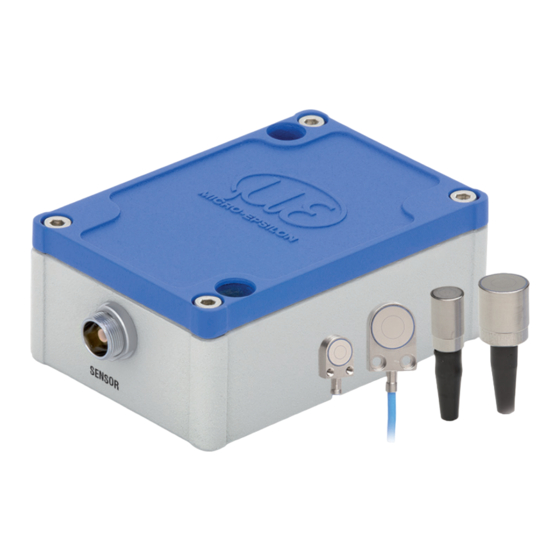

MICRO-EPSILON capaNCDT 6110 Benutzerhandbuch
Vorschau ausblenden Andere Handbücher für capaNCDT 6110:

Werbung

DT6110
DT6112
DT6120
Benutzerhandbuch
capaNCDT
DT6110/IP
DT6120/IP
6110/6112/6120
DE

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für MICRO-EPSILON capaNCDT 6110

  • Seite 1 Benutzerhandbuch capaNCDT 6110/6112/6120 DT6110 DT6110/IP DT6112 DT6120/IP DT6120...
  • Seite 2 Weitere Informationen zum Messsystem können Sie in der Betriebsanleitung 94496 Ortenburg / Deutschland nachlesen. Diese finden Sie Online unter: Tel. +49 (0) 8542 / 168-0 www.micro-epsilon.de/download/manuals/man--capaNCDT-6110-6120--de.pdf Fax +49 (0) 8542 / 168-90 www.micro-epsilon.de/download/manuals/man--capaNCDT-6110-6120IP--de.pdf e-mail info@micro-epsilon.de www.micro-epsilon.de oder auf der mitgelieferten CD.
  • Seite 3: Verwendete Zeichen

    > Beschädigung oder Zerstörung des Sensors und/oder des Controllers Versorgungsspannung darf angegebene Grenzen nicht überschreiten. > Beschädigung oder Zerstörung des Sensors und/oder des Controllers Schützen Sie das Sensorkabel vor Beschädigung. > Zerstörung des Sensors, Ausfall des Messsystems capaNCDT 6110 / 6112 / 6120 Seite 3...
  • Seite 4: Bestimmungsgemäße Verwendung

    Setzen Sie das Messsystem so ein, dass bei Fehlfunktionen oder Totalausfall des Sensors keine Perso nen gefähr- det oder Maschinen beschädigt werden. Treffen Sie bei sicherheitsbezogenener Anwendung zusätzlich Vorkehrungen für die Sicherheit und zur Scha- densverhütung. capaNCDT 6110 / 6112 / 6120 Seite 4...
  • Seite 5: Bestimmungsgemäßes Umfeld

    - Umgebungsdruck Atmosphärendruck - Der Raum zwischen Sensoroberfläche und Messobjekt muss eine konstante Dielektrizitätszahl haben. - Der Raum zwischen Sensoroberfläche und Messobjekt darf nicht verschmutzt sein (z. B. Wasser, Abrieb, Staub, etc.). capaNCDT 6110 / 6112 / 6120 Seite 5...
  • Seite 6: Systemaufbau, Anschlussmöglichkeiten

    Allgemein Systemaufbau, Anschlussmöglichkeiten Die Spannungsversorgung und Signalausgabe erfolgen über Steckverbinder an der Vorderseite des Controllers. Controller DT6120, DT6120/IP CCxxx SCAC3/5 DT6110, DT6112 DT6110/IP PS 2020 Strom-/Spannungsmesser Sensor capaNCDT 6110 / 6112 / 6120 Seite 6...
  • Seite 7: Masseverbindung, Erdung

    Spannungs- messer SCAC3/5 EtherCAT (optional) DT6110, DT6112 DT6110/IP Ethernet Sensor Masseverbindung, Erdung Sorgen Sie für eine ausreichende Erdung des Messobjekts, indem Sie es zum Beispiel mit dem Sensor oder der Versorgungsmasse verbinden. capaNCDT 6110 / 6112 / 6120 Seite 7...
  • Seite 8: Installation Und Montage

    3 mm frei Verschraubung von oben Verschraubung von unten Umfangsklemmung, Montage mit Spannzange - Hohe Zuverlässigkeit - Flächige Klemmung über zylindrisches Gehäuse - Montageempfehlung für z. B. an Maschinen, Produkti- onsanlagen usw. capaNCDT 6110 / 6112 / 6120 Seite 8...
  • Seite 9 Controller DT61xx, DT61x0/IP Befestigungs- Befestigungs- bohrungen für bohrungen für Schrauben M4 Schrauben M4 95,2 Maßzeichnung Controller DT61x0/IP Maßzeichnung Controller DT61xx Abmessungen in mm, nicht maßstabsgetreu Maßzeichnung zeigt die Steckerseite des Controllers DT6120 capaNCDT 6110 / 6112 / 6120 Seite 9...
  • Seite 10 (für Signalausgang) Signalausgang braun U-aus (Last, min. 10 kOhm) Schirm Kabelschirm, Gehäuse SCAC3/5 ist ein 3 m langes, fertig konfektioniertes Versorgungs- und Ausgangska- bel. Versorgungs- und Ausgangs- 1) Stromausgang bei DT6110/IP/I kabel SCAC3/5 capaNCDT 6110 / 6112 / 6120 Seite 10...
  • Seite 11: Spannungsversorgung, Anzeige-/Ausgabegerät Dt6120

    (Last, min. 10 kOhm) blau RS485_B RS485 Schnittstelle Schirm Kabelschirm, Gehäuse SCAC3/6 ist ein 3 m langes, fertig konfektioniertes Versorgungs- und Ausgangska- bel. Versorgungs- und Ausgangs- 1) Stromausgang bei DT6120/IP/I kabel SCAC3/6 capaNCDT 6110 / 6112 / 6120 Seite 11...
  • Seite 12: Spannungsversorgung, Anzeige-/Ausgabegerät Dt61X0/Ip

    SCAC3/6/IP ist ein 3 m langes, fertig konfektioniertes Versorgungs- und Ausgangska- bel. Versorgungs- und Ausgangs- 1) Digitale Schnittstelle nur mit Ausführung DT6120/IP/U oder DT6120/IP/I kabel SCAC3/6/IP 2) Spannungs- und Stromausgang Sensoranschluss Anschluss Sensorkabel capaNCDT 6110 / 6112 / 6120 Seite 12...
  • Seite 13: Betrieb

    Ausgangscharakteristik Controller Unterbrechen Sie die Spannungsversorgung vor Berührung der Sensoroberfläche. > Statische Entladung, Verletzungsgefahr DT6110 DT6110/ECL2 DT6110/IP/U DT6112 DT6112/ECL2 DT6110/IP/I DT6120/IP/I DT6120 DT6120/ECL2 DT6120/IP/U 0 ... 10 V 4 ... 20 mA RS485 capaNCDT 6110 / 6112 / 6120 Seite 13...
  • Seite 14: Betrieb Und Wartung

    Funktionsfähigkeit hin überprüft und getestet. Sollten Stellen Sie sicher, dass die Sensoroberfläche stets jedoch trotz sorgfältiger Qualitätskontrolle Fehler auftre- sauber ist. ten, so sind diese umgehend an MICRO-EPSILON oder Schalten Sie vor der Reinigung die Versorgungs- den Händler zu melden. spannung ab.
  • Seite 16 X9690316-A012020SWE MICRO-EPSILON MESSTECHNIK GmbH & Co. KG Königbacher Str. 15 · 94496 Ortenburg / Deutschland MICRO-EPSILON MESSTECHNIK Tel. +49 (0) 8542 / 168-0 · Fax +49 (0) 8542 / 168-90 info@micro-epsilon.de · www.micro-epsilon.de *X9690316-A01*...
