Betrieb
5.3
Triggerung
Die Messwertausgabe am capaNCDT 6240 ist durch ein externes elektrisches Triggersignal steuerbar. Hier ist "nur" die "digitale" Aus-
gabe "betroffen".
Triggerung auslösen durch:
- Triggereingang (Pin 3 und Pin 4 am 4-pol. Versorgungs-
stecker oder
- U
, HIGH
2,0 V
≥
IN
- U
, LOW ≤ 0,8 V
IN

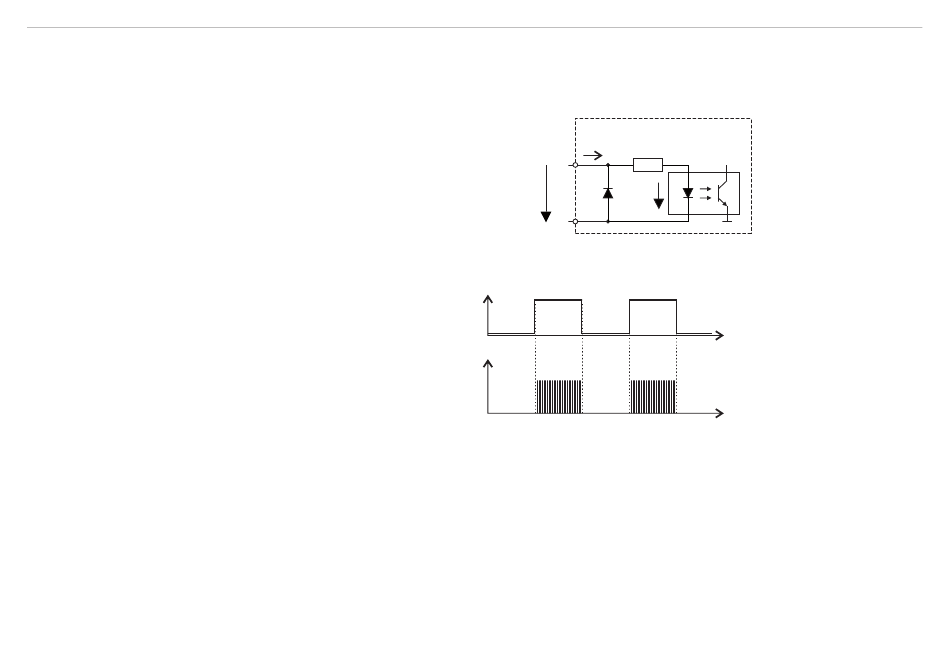

Fig. 19 Triggereingang
Der Triggertyp wird durch die cParameter des verwendeten PROFINET-Geräts bestimmt.
Pegel-Triggerung (High level). Kontinuierliche Messwertaus-
gabe mit eingestellter Datenrate, solange der gewählte Pegel
anliegt. Der Controller gibt den letzten Messwert aus. Dabei
wird der Messwertzähler nicht weiter hochgezählt.
Fig. 20 Triggerung mit aktivem High-Pegel (U
Digitalsignal (D
)
0
capaNCDT 6240
U Trigger
(TTL-Pegel,
potentialfrei)
GND Trigger
U
I
D
0
), zugehöriges
I
Controller
I = 5 ... 45 mA
Trigger in
100 Ohm
3
U =
F
ca. 1 V
4
t
t
Seite 47
