Installation und Montage
Verbinden Sie beide Flachbandleitungen (5) des vorhergehenden Demodulatormoduls mit dem neuen Demodulatormodul (6).
Setzen Sie den rechten Gehäusedeckel (3) auf.
Schrauben Sie die Hülsenmuttern (4b) an der rechten Seite des Controllers auf die Gewindestangen und ziehen Sie die Hülsen-
muttern fest.
Die Verdrahtung zum vorhergehenden Demodulatormodul (5) kann mit der mitgelieferten Aussteckhilfe, wie folgt gelöst werden:
1. Drücken Sie die Absteckhilfe mit der Aussparung seitlich an den Steckverbinder (5).
2. Lösen Sie den Stecker mit einer Hebelbewegung.
3. Lösen Sie die andere Seite des Steckers auf die gleiche Weise.

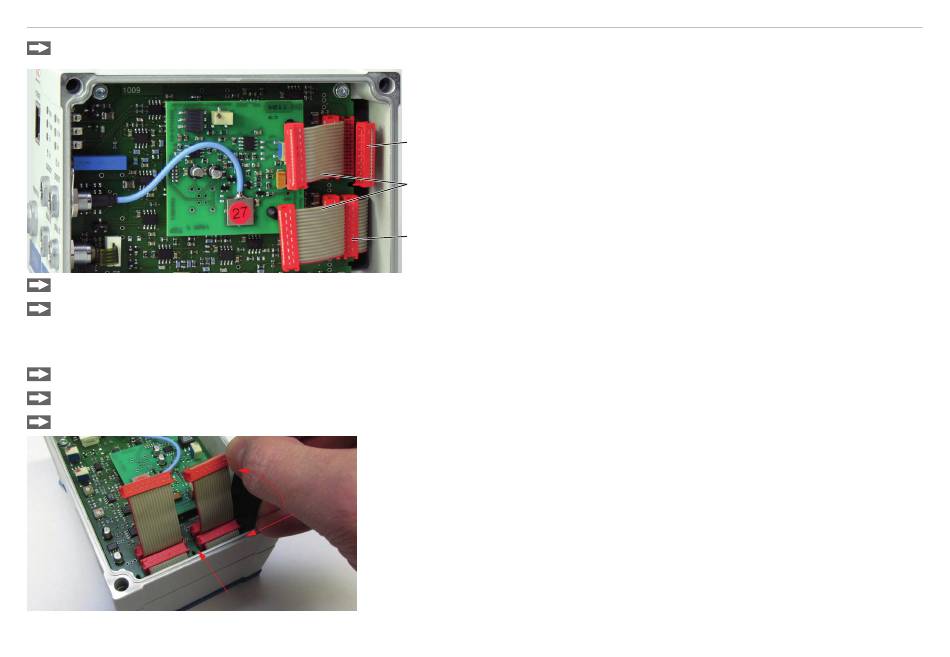

Fig. 12 Verwendung der Aussteckhilfe für die Verdrahtung der Demodulatorelemente
capaNCDT 6240
2.
1.
3.
5
Verdrahtung nachfolgendes Demodulatormodul
6
Verdrahtung folgendes Demodulatormodul
5
6
5
Fig. 11 Verdrahtung Demodulatormodule
Seite 38
