Funktionsprinzip, Technische Daten
2.2.3
Controller
Das capaNCDT 6240 Mehrkanal-Messsystem besteht aus einem Basismodul DT6240 und, je nach Anforderung, einem bis vier Demo-
dulatormodulen DL62xx. Die Baugruppen sind in Aluminiumgehäusen aufgebaut.
Grundmodul
Demodulatormodul(e)

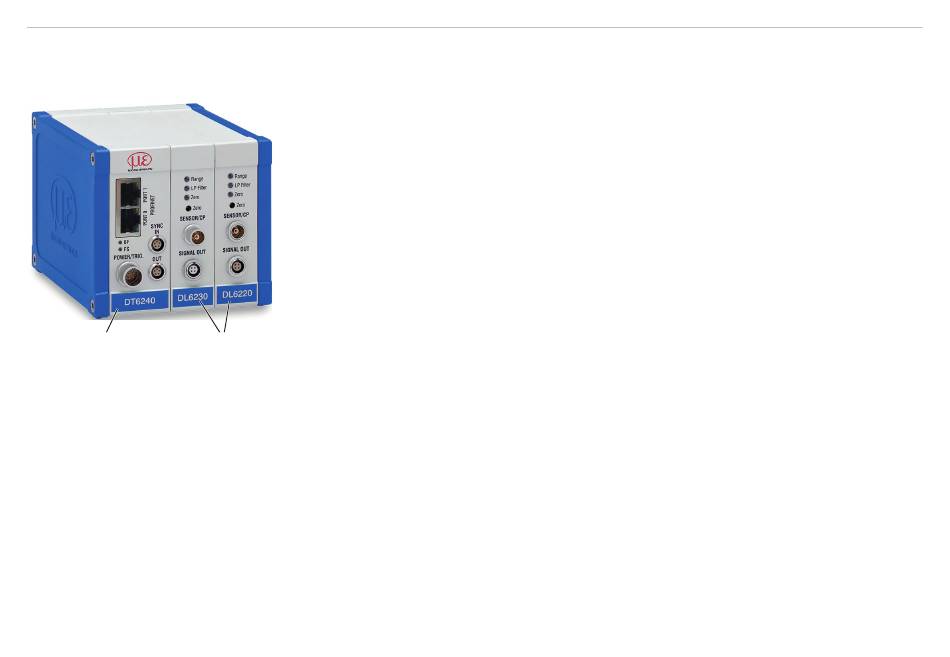

Fig. 3 Frontansicht Grundmodul DT6240 mit Demodulatormodul DL6220 und DL6230
Grundmodul DT6240
Das Grundmodul besteht aus den Einheiten Spannungsaufbereitung, Oszillator und Digitaleinheit.
Die Spannungsaufbereitung erzeugt aus der Versorgungsspannung alle benötigten internen Spannungen, sowohl für das Grundmo-
dul, als auch für die Demodulatoreinheit. Der Oszillator speist die Demodulatormodule mit einer frequenz- und amplitudenstabilen
Wechselspannung. Die Frequenz beträgt 31 kHz. Die Digitaleinheit steuert die A/D-Wandler der Demodulatormodule und misst so die
aktuellen Messwerte. Die Messwerte können in digitaler Form über die Profinet-Schnittstelle ausgelesen werden.
