Appendix| Einbindung in TIA-Portal
A 3.4
Zugriff auf Eingabe- und Ausgabedaten

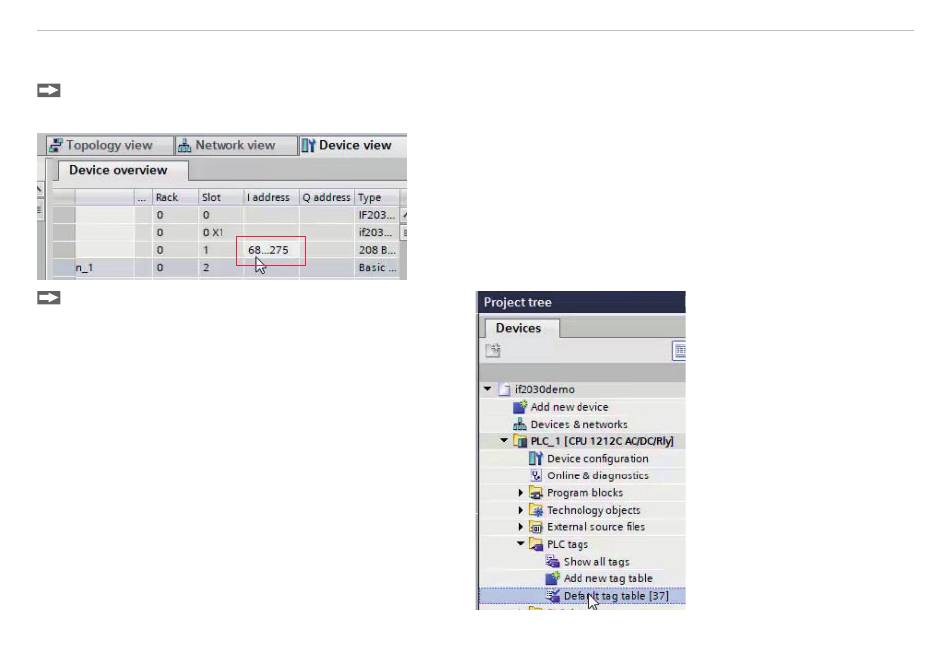

Wechseln Sie in die Device view (Geräteansicht) und sehen Sie sich die Device overview (Geräteübersicht) des DT6240
an. Merken Sie sich als Beispiel die Startadresse des Eingangsmoduls.
Gehen Sie zum Project tree (Projektbaum). Folgen Sie
diesem Pfad in Ihrer SPS: SPS-Tags > Standard-Tag-
Tabelle. Letzteres öffnet sich im Arbeitsfenster durch
einen Doppelklick.
Sie können nun Variablen im Tag-Register definieren, um die
gewünschten Speicherplätze auszulesen. Jedem SPS-Tag wird ein
Name, ein Datentyp und eine Adresse zugewiesen.
Gehen Sie wie folgt vor, um den Inhalt des Eingangsmoduls an seiner Startadresse auszulesen:
capaNCDT 6240
Je nach Modul ist der Adressraum (Speicheradressbytes) in den
Spalten I-Adresse oder Q-Adresse sichtbar. Diese Adressen
werden dem jeweiligen Modul je nach Steckplatz automatisch
zugewiesen.
