Funktionsprinzip, Technische Daten

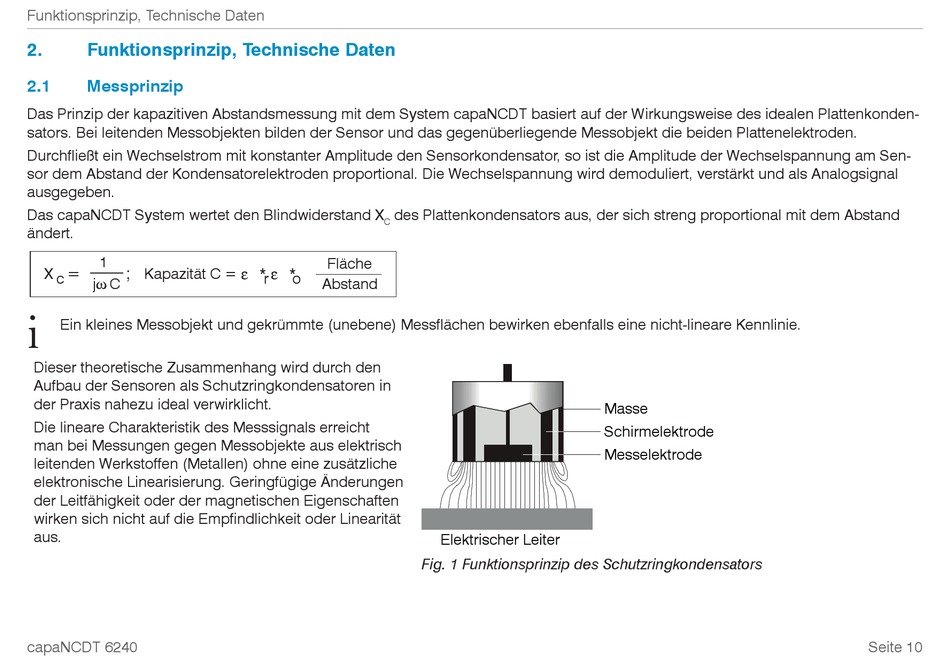

2.
Funktionsprinzip, Technische Daten
2.1
Messprinzip
Das Prinzip der kapazitiven Abstandsmessung mit dem System capaNCDT basiert auf der Wirkungsweise des idealen Plattenkonden-
sators. Bei leitenden Messobjekten bilden der Sensor und das gegenüberliegende Messobjekt die beiden Plattenelektroden.
Durchfließt ein Wechselstrom mit konstanter Amplitude den Sensorkondensator, so ist die Amplitude der Wechselspannung am Sen-
sor dem Abstand der Kondensatorelektroden proportional. Die Wechselspannung wird demoduliert, verstärkt und als Analogsignal
ausgegeben.
Das capaNCDT System wertet den Blindwiderstand X
ändert.
1
=
;
Kapazität C = * *
X
c
j C
i
Ein kleines Messobjekt und gekrümmte (unebene) Messflächen bewirken ebenfalls eine nicht-lineare Kennlinie.
Dieser theoretische Zusammenhang wird durch den
Aufbau der Sensoren als Schutzringkondensatoren in
der Praxis nahezu ideal verwirklicht.
Die lineare Charakteristik des Messsignals erreicht
man bei Messungen gegen Messobjekte aus elektrisch
leitenden Werkstoffen (Metallen) ohne eine zusätzliche
elektronische Linearisierung. Geringfügige Änderungen
der Leitfähigkeit oder der magnetischen Eigenschaften
wirken sich nicht auf die Empfindlichkeit oder Linearität
aus.
capaNCDT 6240
des Plattenkondensators aus, der sich streng proportional mit dem Abstand
C
Fläche
r
o
Abstand
Elektrischer Leiter
Fig. 1 Funktionsprinzip des Schutzringkondensators
Masse
Schirmelektrode
Messelektrode
Seite 10
