Installation und Montage
4.8
Feldbus-Verkabelung
Bei der Verkabelung wird der Kanal 0 des IO-Controllers mit einem Port des ersten IO-Devices (Slave-Geräts) verbunden. Der zweite
Port des ersten Slave-Geräts wird wiederum mit dem Eingangs-Port des folgenden Slave-Geräts verbunden, usw. Ein Port des letzten
Slave-Geräts und Kanal 1 des Master-Geräts bleiben ungenutzt.
Redundanz
IO-Controller
IO-Device 1
IO-Device 2
IO-Device n

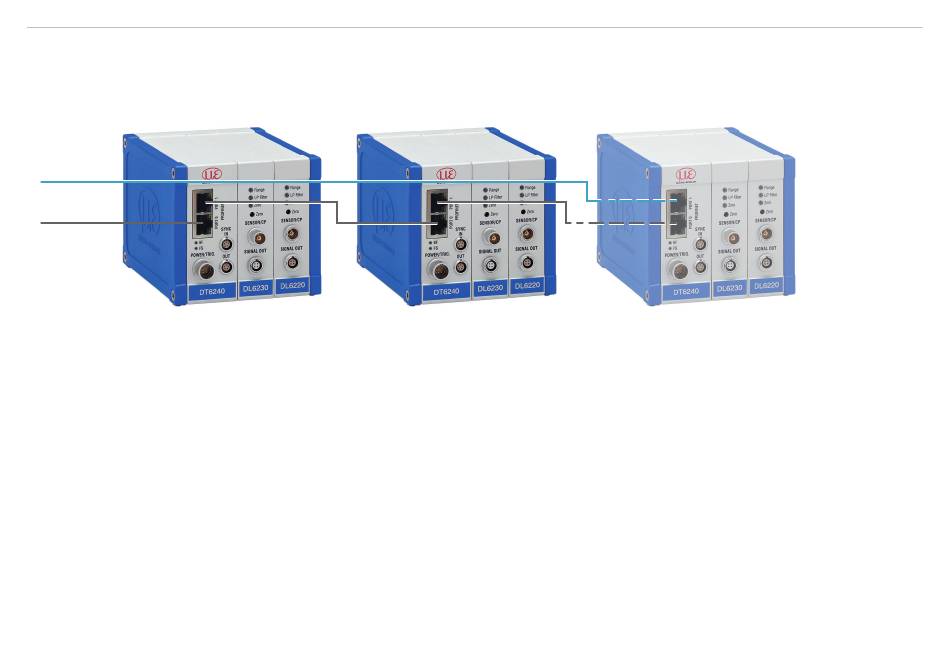

Fig. 17 Verkabelung im PROFINET IO-Netzwerk
Optional: Durch eine zusätzliche Redundanz-Verbindung (MRP = Media Redundancy Protocol) zwischen dem Ausgangs-Port des
letzten Slave-Geräts und Kanal 1 des IO-Controllers erzielen Sie eine höhere Ausfallsicherheit des Netzwerks. Die DT6240 kann als
Client in einem MRP-Ring teilnehmen, kann den Ring allerdings nicht verwalten. Für die Ringfunktionalität müssen alle Teilnehmer als
Teilnehmer des Rings konfiguriert werden.
capaNCDT 6240
Seite 44
