Installation und Montage
4.2.2
Umfangsklemmung, Zylindrischer Sensor
Diese Art der Sensormontage bietet höchste Zuverlässigkeit, da der Sensor um sein zylindrisches Gehäuse geklemmt wird. Sie ist bei
schwierigen Einbauumgebungen, zum Beispiel an Maschinen und Produktionsanlagen erforderlich.

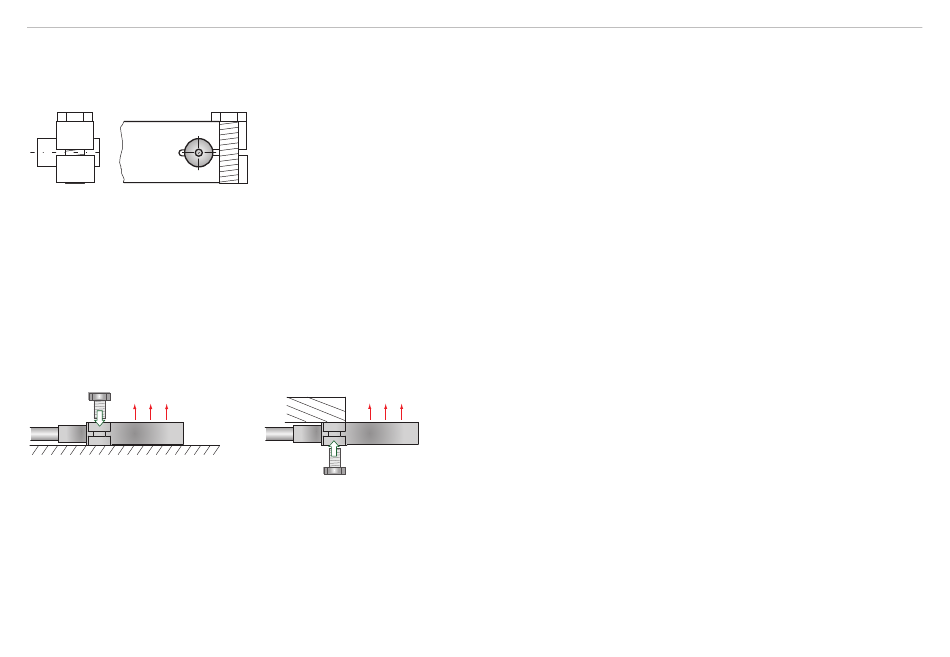

Fig. 5 Umfangsklemmung
i
Zugkraft am Kabel ist unzulässig!
4.2.3
Flachsensoren
Die Befestigung der Flachsensoren erfolgt über eine Gewindebohrung für M2 (bei Sensoren 0,2 und 0,5 mm) oder über eine Durch-
gangsbohrung für Schrauben M2. Die Sensoren können von oben oder unten verschraubt werden.
Verschraubung von oben
capaNCDT 6240
Montage mit
Spannzange
Verschraubung von unten
