Installation und Montage
4.5
Einsetzen des Demodulatormoduls
Lösen Sie die Hülsenmuttern (4b) an der rechten Seite des Controllers, nehmen Sie den rechten Gehäusedeckel (3) ab.
Ziehen Sie eine Hülsenmutter (4a) samt Gewindestange (1) heraus.
Ersetzen Sie die Gewindestange (1) durch eine nächst längere Gewindestange aus dem gelieferten Rüstsatz. Schieben Sie die
neue Gewindestange samt Hülsenmutter (4a) durch die Module.
Tauschen Sie so die restlichen 3 Gewindestangen aus.
i
Fassen Sie die Demodulatormodule nur am Gehäuse an, nicht an der Elektronik. Sie vermeiden damit elektrostatische Entladun-
gen auf der Elektronik.
Stecken Sie das zusätzliche Demodulatormodul auf.
4a
capaNCDT 6240
1
2
3
4b
Anzahl Demodulatormodule
1
2
3
4

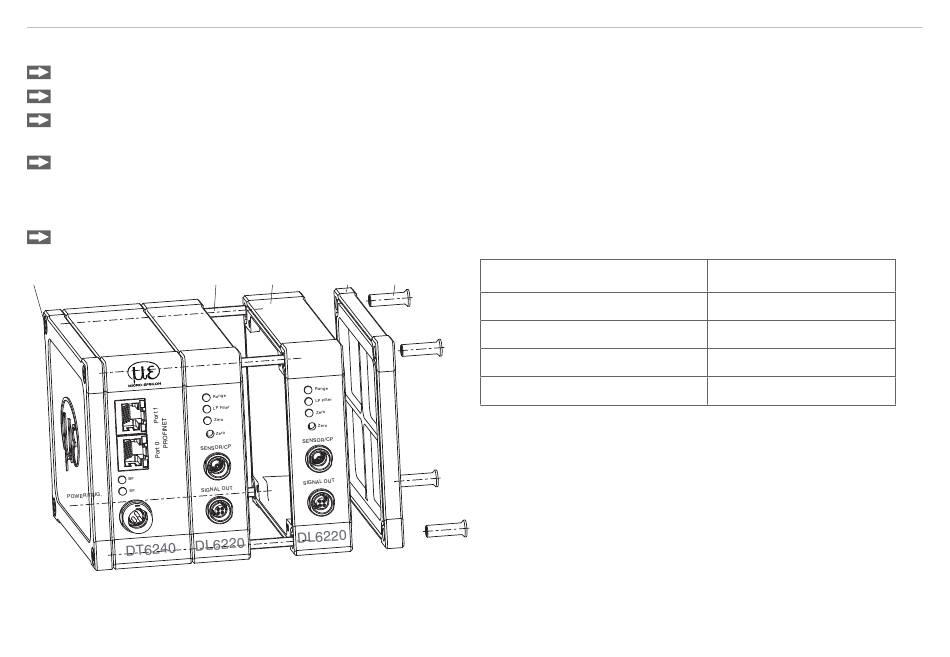

Fig. 10 Mechanische Komponenten Controller
Länge Gewindestange M4
59 mm
84 mm
109 mm
134 mm
Seite 37
