Betrieb
5.2.2
Poti
Das Zero-Poti auf den Demodulatormodulen dient zum Nullabgleich der Analogausgänge.
Die Endpositionen am linken oder rechten Anschlag sind durch ein leichtes Klicken gekennzeichnet.
Der elektrische Nullpunkt kann über den gesamten Messbereich mit dem Potentiometer "Null" eingestellt werden. Der Messbereichs-
anfang (= mechanischer Nullpunkt) befindet sich an der Stirnseite des Sensors.
Ein gekippter Sensor oder ein gekipptes Messobjekt führt zu einem reduzierten Messbereich und einer Nullpunktverschiebung ent-
sprechend der Kippung.
Das Potentiometer ist ab Werk auf den rechten Anschlag (Maximalpegel) eingestellt.
Signal
10 V
0 V
Zero
-10 V

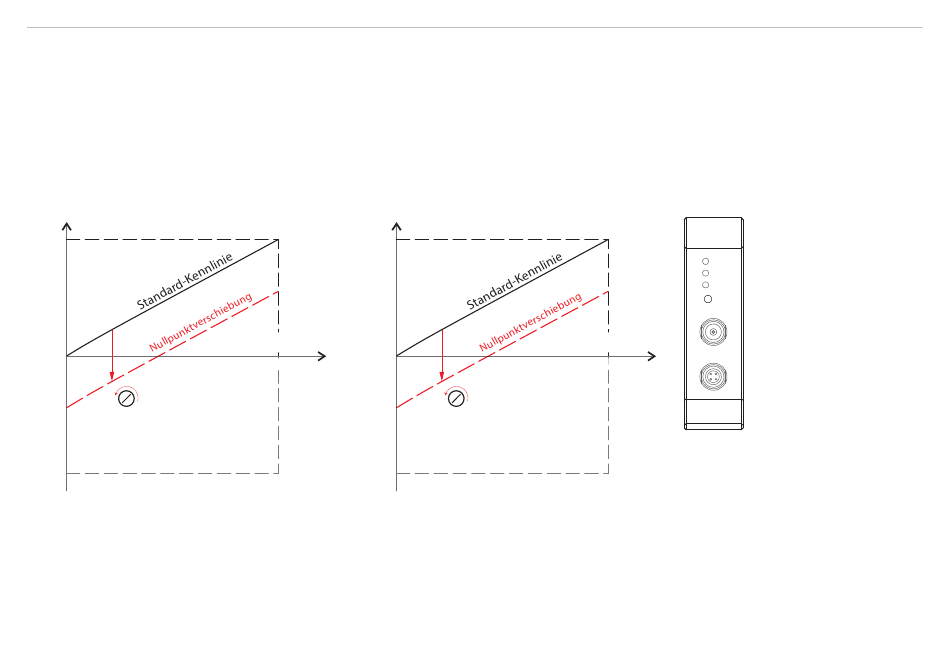

Fig. 18 Nullpunktverschiebung mit Null-Poti
capaNCDT 6240
Signal
20 mA
Weg
4 mA
100 %
-12 mA
Weg
100 %
Zero
Range
LP Filter
Zero
Zero
SENSOR/CP
SIGNAL OUT
