Appendix| Einbindung in TIA-Portal
Die GSDML Datei enthält Informationen über ein PROFINET-Gerät. Diese Datei ist für den PROFINET Controller notwendig und muss
in die entsprechende Konfigurationssoftware eingebunden werden. Sie erhalten die GSDML-Datei von Micro-Epsilon.
Importieren Sie die GSDML-Datei. Wählen Sie dazu im Menü Extras > Gerätebeschreibungsdateien (GSD) verwalten den Pfad für
die Datei <GSDML-Vx-MICRO-EPSILON-DT6240PNET-202x.xml> aus.
Klicken Sie auf die Schaltfläche Install (Installieren).

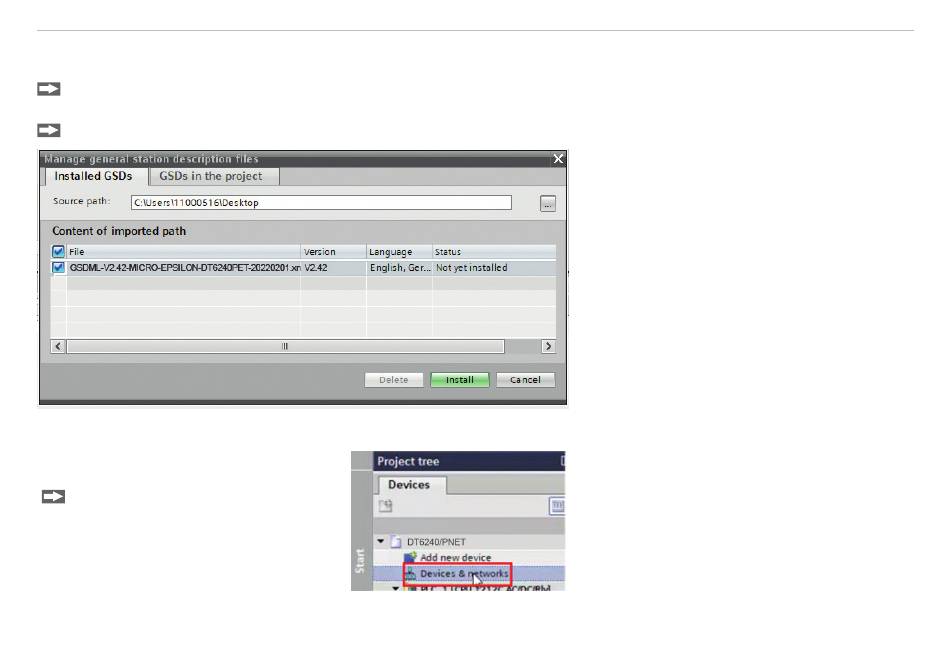

Fig. 26 Import der Gerätebeschreibungsdatei
Wechseln Sie nach der Installation in die
Projektansicht.
Klicken Sie in der Projektnavi-
gation auf Devices & networks
(Geräte & Netze).
Fügen Sie capaNCDT 6240 dem Projekt zu. Stellen Sie sicher, dass capaNCDT 6240 korrekt integriert wurde.
capaNCDT 6240
Page 77
