Installation und Montage

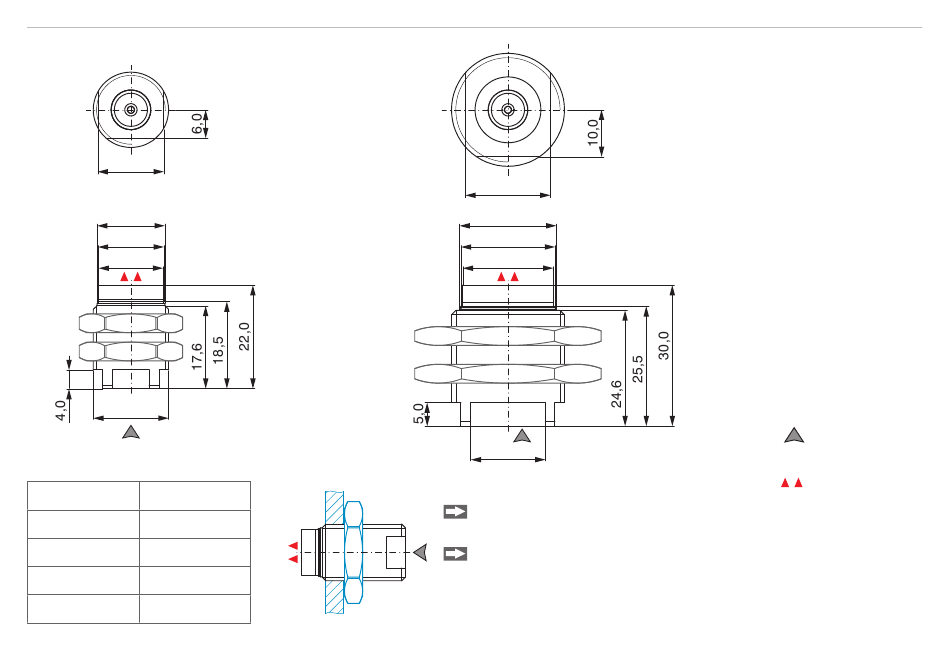

CSE2/M16
SW14
ø14,4
ø14,0
ø13,7
M16x1
Sensor Drehmoment
CSE05/M8 2,5 Nm max.
CSE1,5/M12 10 Nm max.
CSE2/M16 20 Nm max.
CSE3/M24 70 Nm max.
capaNCDT 6240
CSE3/M24
SW18
ø20,6
ø20,0
ø19,2
M24x1,5
Bevorzugte Montage:
Schrauben Sie den Sensor in
den Sensorhalter.
Drehen Sie die Befestigungs-
mutter auf. Überschreiten Sie
nicht die Drehmomente.
Steckerseite
Aktive Messfläche
Sensor
Maßzeichnungen für
andere Sensoren sind
auf Anfrage erhältlich.
