Installation und Montage

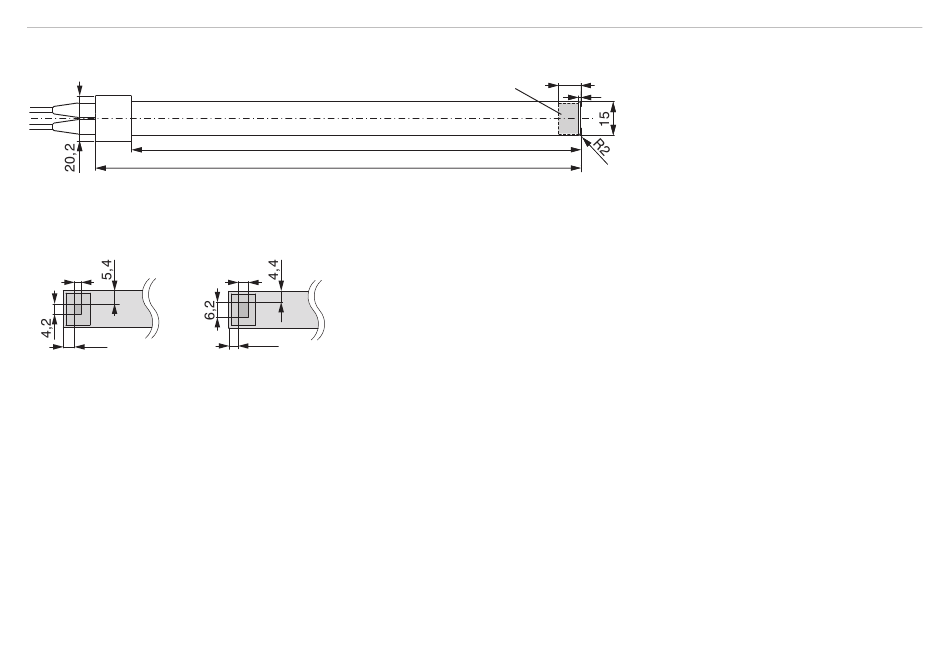

CSG0,50-CAm2,0 und CSG1,00-CAm2,0
Sensorstrukturen
2,9
4,5
CSG0,50-CAm2,0
CSG1,00-CAm2,0
Abmessungen in mm (Inch), nicht maßstabsgetreu
Sensorkabel
4.3
Der Sensor wird über das Sensorkabel am Controller angeschlossen. Die Verbindung wird durch einfaches Stecken hergestellt. Der
Stecker verriegelt automatisch. Der feste Sitz kann durch Ziehen am Steckergehäuse (Kabeldurchführung) überprüft werden. Durch
Ziehen an der gerändelten Gehäusehülse der Kabelbuchse öffnet sich die Verriegelung, und die Steckverbindung kann geöffnet wer-
den.
capaNCDT 6240
Dicke 0,9
-0,05
200
216
4,2
3,85
Sensorstrukturen
9,9
1
