Funktionsprinzip, Technische Daten
2.2
Aufbau
Das berührungslos arbeitende Mehrkanal-Messsystem im Aluminiumgehäuse besteht aus:
- Grundmodul DT6240
- Ein Demodulatormodul DL6220 oder DL6230, jeweils mit integriertem Vorverstärker pro Sensor.
- Sensor, Sensorkabel
- Versorgungskabel
- Ethernetkabel
- Signalausgangskabel
Der modulare Aufbau ermöglicht die Verbindung von bis zu 4 Kanälen (Modulsystem).
Trigger
Mikrocontroller
Sync out
Oszillator
Sync in
Spannungs-
12 ... 36 V
aufbereitung
DT 6240

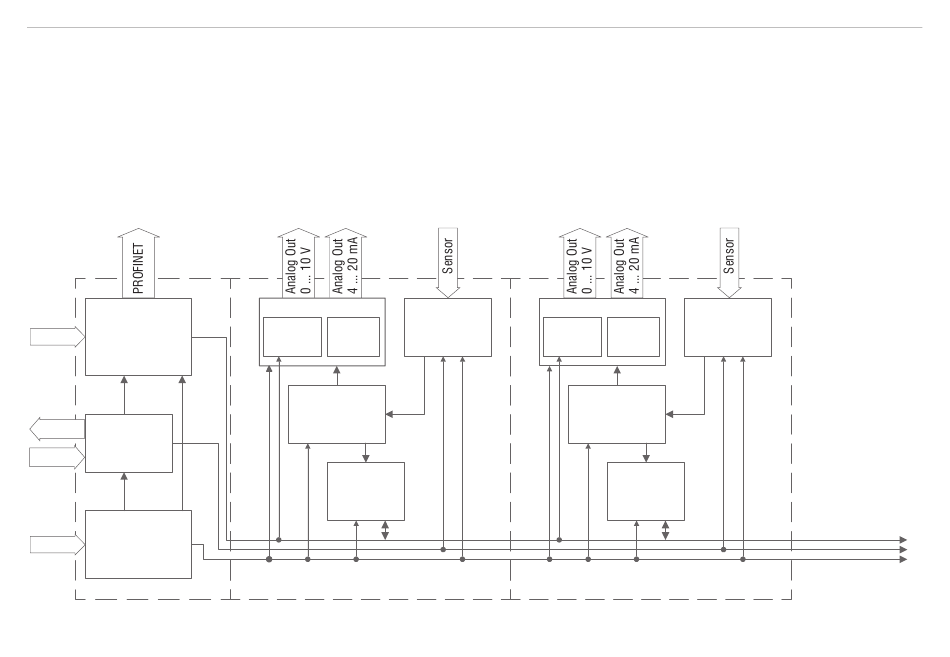

Fig. 2 Blockschaltbild capaNCDT 6240
capaNCDT 6240
Output circuit
Nullpunkt
Analogfilter
Vorverstärker
digital
einstellbar
umschaltbar
Poti
Demodulator
A/D-
Wandler
DL 6220
Output circuit
Nullpunkt
Analogfilter
Vorverstärker
digital
einstellbar
umschaltbar
Poti
Demodulator
A/D-
Wandler
DL 6230
Seite 11
