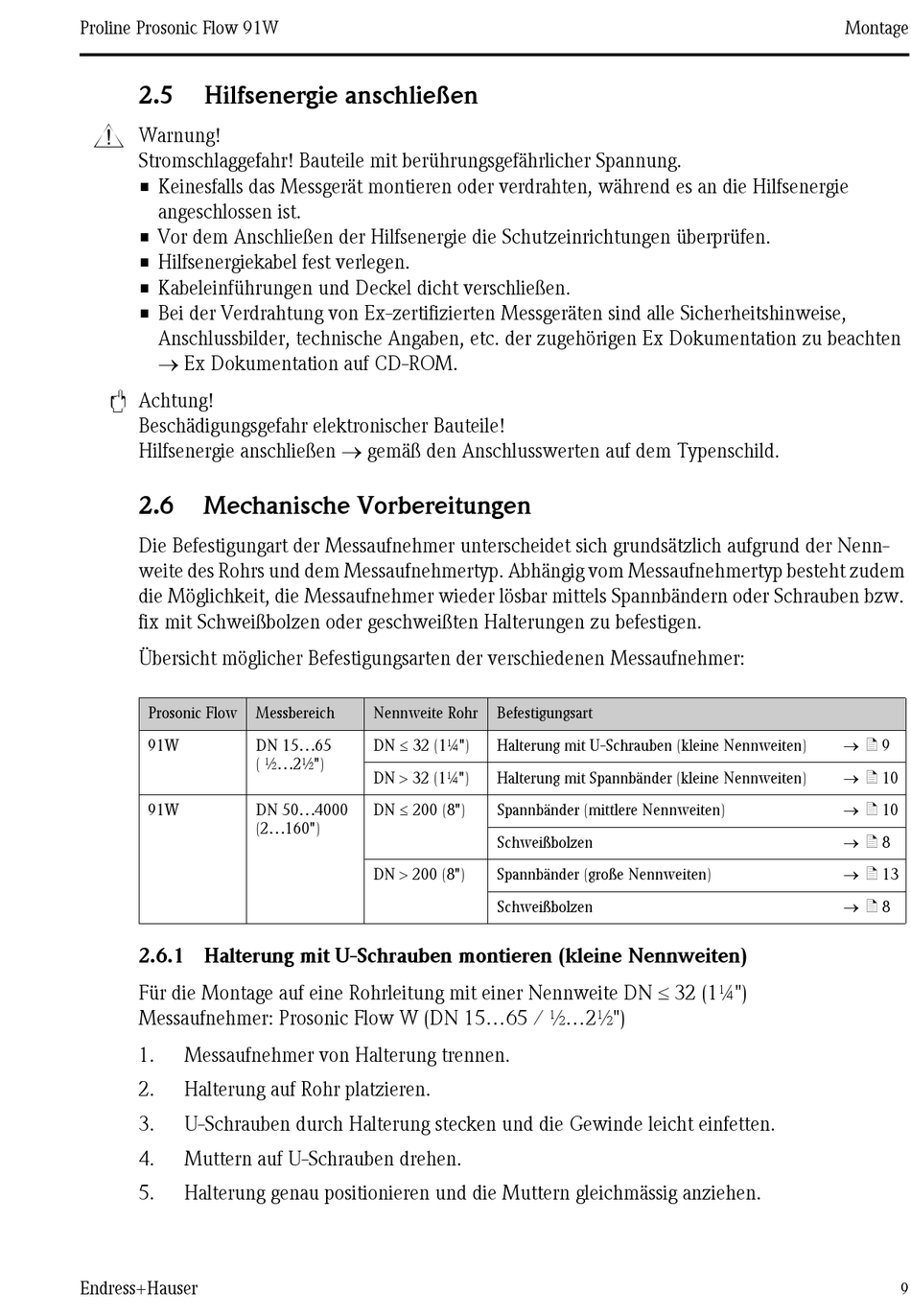

Proline Prosonic Flow 91W
2.5
Hilfsenergie anschließen
#
Warnung!
Stromschlaggefahr! Bauteile mit berührungsgefährlicher Spannung.
• Keinesfalls das Messgerät montieren oder verdrahten, während es an die Hilfsenergie
angeschlossen ist.
• Vor dem Anschließen der Hilfsenergie die Schutzeinrichtungen überprüfen.
• Hilfsenergiekabel fest verlegen.
• Kabeleinführungen und Deckel dicht verschließen.
• Bei der Verdrahtung von Ex-zertifizierten Messgeräten sind alle Sicherheitshinweise,
Anschlussbilder, technische Angaben, etc. der zugehörigen Ex Dokumentation zu beachten
 Ex Dokumentation auf CD-ROM.
"
Achtung!
Beschädigungsgefahr elektronischer Bauteile!
Hilfsenergie anschließen  gemäß den Anschlusswerten auf dem Typenschild.
2.6

Mechanische Vorbereitungen

Die Befestigungart der Messaufnehmer unterscheidet sich grundsätzlich aufgrund der Nenn-
weite des Rohrs und dem Messaufnehmertyp. Abhängig vom Messaufnehmertyp besteht zudem
die Möglichkeit, die Messaufnehmer wieder lösbar mittels Spannbändern oder Schrauben bzw.
fix mit Schweißbolzen oder geschweißten Halterungen zu befestigen.
Übersicht möglicher Befestigungsarten der verschiedenen Messaufnehmer:
Prosonic Flow
91W
91W

2.6.1 Halterung mit U-Schrauben montieren (kleine Nennweiten)

Für die Montage auf eine Rohrleitung mit einer Nennweite DN  32 (1¼")
Messaufnehmer: Prosonic Flow W (DN 15...65 / ½...2½")
1.
Messaufnehmer von Halterung trennen.
2.
Halterung auf Rohr platzieren.
3.
U-Schrauben durch Halterung stecken und die Gewinde leicht einfetten.
4.
Muttern auf U-Schrauben drehen.
5.
Halterung genau positionieren und die Muttern gleichmässig anziehen.
Endress+Hauser
Messbereich
Nennweite Rohr
DN 15...65 
DN  32 (1¼")
( ½...2½")
DN 32 (1¼")
DN 50...4000 
DN  200 (8")
(2...160")
DN 200 (8")
Befestigungsart
Halterung mit U-Schrauben (kleine Nennweiten)
Halterung mit Spannbänder (kleine Nennweiten)
Spannbänder (mittlere Nennweiten)
Schweißbolzen
Spannbänder (große Nennweiten)
Schweißbolzen
Montage
ä 9
ä 10
ä 10
ä 8
ä 13
ä 8
9
