Montage
22

Zweipfad-Messung

120°

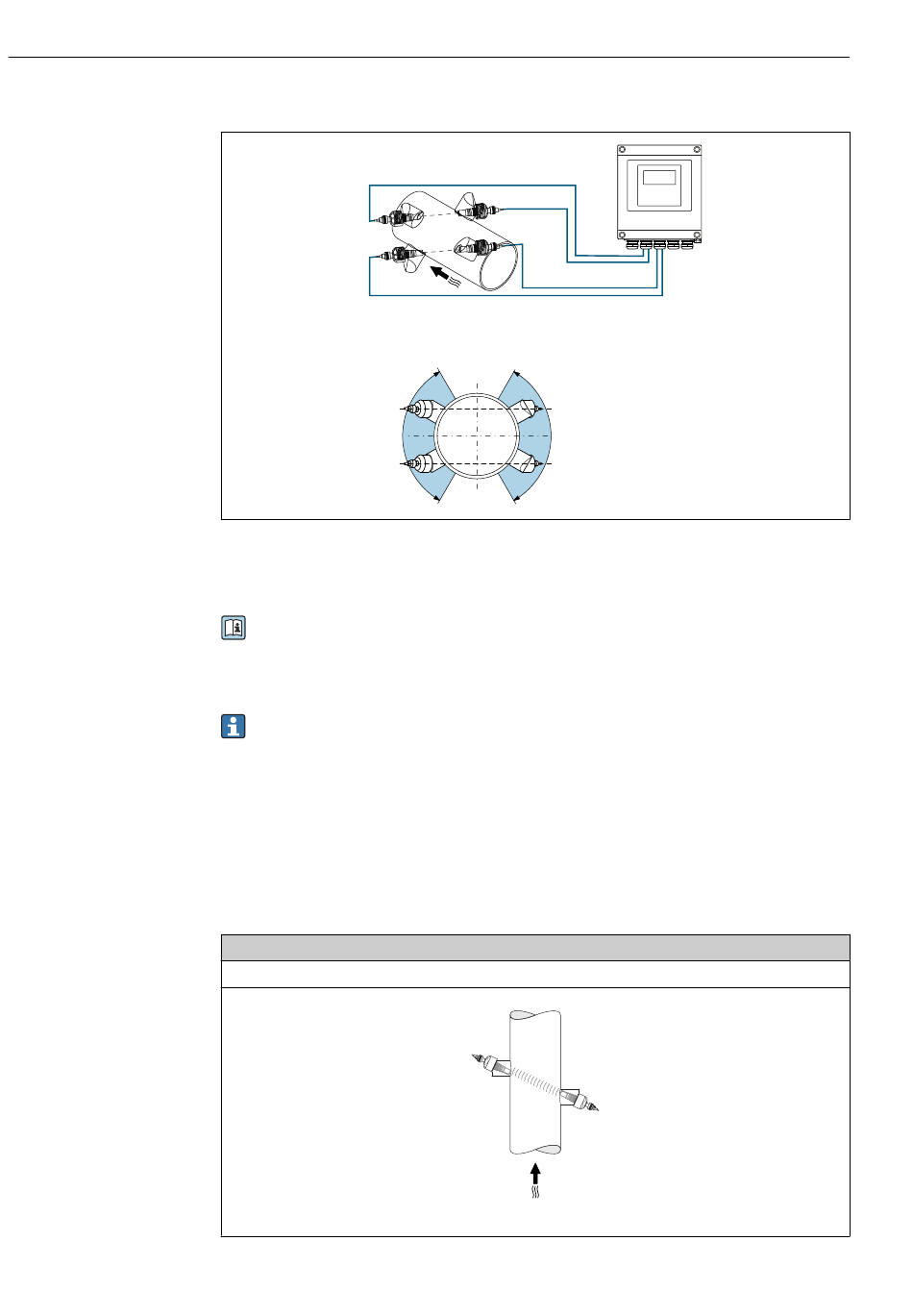

 7 Zweipfad-Messung: Beispiel für die horizontale Anordnung der Sensorsets an einer Messstelle
Einbaumaße
Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische
Information", Kapitel "Konstruktiver Aufbau"
6.1.2

Anordnung und Auswahl Sensorset

Die horizontale Montage des Sensorsets immer um mindestens ±30° versetzt zur
Messrohroberseite vornehmen, um Fehlmessungen durch Leerräume an der Mess-
rohroberseite zu vermeiden.
Die Sensoren können unterschiedlich angeordnet werden:
• Montage für eine Messung mit 1 Sensorset (1 Messpfad):
Die Sensoren befinden sich auf gegenüberliegenden Seiten der Messrohrleitung (180°
versetzt)
• Montage für eine Messung mit 2 Sensorsets (2 Messpfade):
Jeweils 1 Sensor des jeweiligen Sensorsets befindet sich auf der gegenüberliegenden
Seite der Messrohrleitung
Proline Prosonic Flow I 400 HART
120°
Einpfad-Messung (1 Sensorset)
Vertikale Montage
A0044945
A0044939
