Inbetriebnahme

5.3 Betrieb des Local Control Panels (LCP)

5.3.1 LCP Bedieneinheit

Die Bedieneinheit (LCP) ist die Displayeinheit mit
integriertem Tastenfeld an der Vorderseite des Frequen-
zumrichters. Der Low Harmonic Drive verfügt über 2 LCPs:
eines zur Regelung der Frequenzumrichterseite und eines
zur Regelung der Filterseite.
Das LCP bietet zahlreiche Funktionen:
•
Regelung der Drehzahl des Frequenzumrichters
im Hand-Betrieb.
•
Start und Stopp im Hand-Betrieb.
•
Anzeige von Betriebsdaten, Zustand, Warn- und
Alarmmeldungen.
•
Programmieren der Funktionen des Frequenzum-
richters und des Active Filter.
•
Manuelles Quittieren des Frequenzumrichters
oder Active Filter nach einem Fehler, wenn
automatisches Quittieren inaktiv ist.
HINWEIS
Installieren Sie zur Inbetriebnahme per PC die VLT
Motion Control Tool MCT 10. Die Software steht als
Download (Basisversion) oder zur Bestellung (erweiterte
Version, Bestellnummer 130B1000) zur Verfügung.
Weitere Informationen und Downloads finden Sie unter
www.danfoss.com/BusinessAreas/DrivesSolutions/Software
+MCT10/MCT10+Downloads.htm.

5.3.2 Aufbau des LCP

Das LCP ist in vier Funktionsbereiche unterteilt (siehe
Abbildung 5.1).
A. Displaybereich
B. Menütasten am Display
C. Navigationstasten und Kontrollleuchten (LED)
D. Bedientasten und Quittieren (Reset).
MG16N103
Produkthandbuch
1
2
4
6
7
10
15
16
17
®

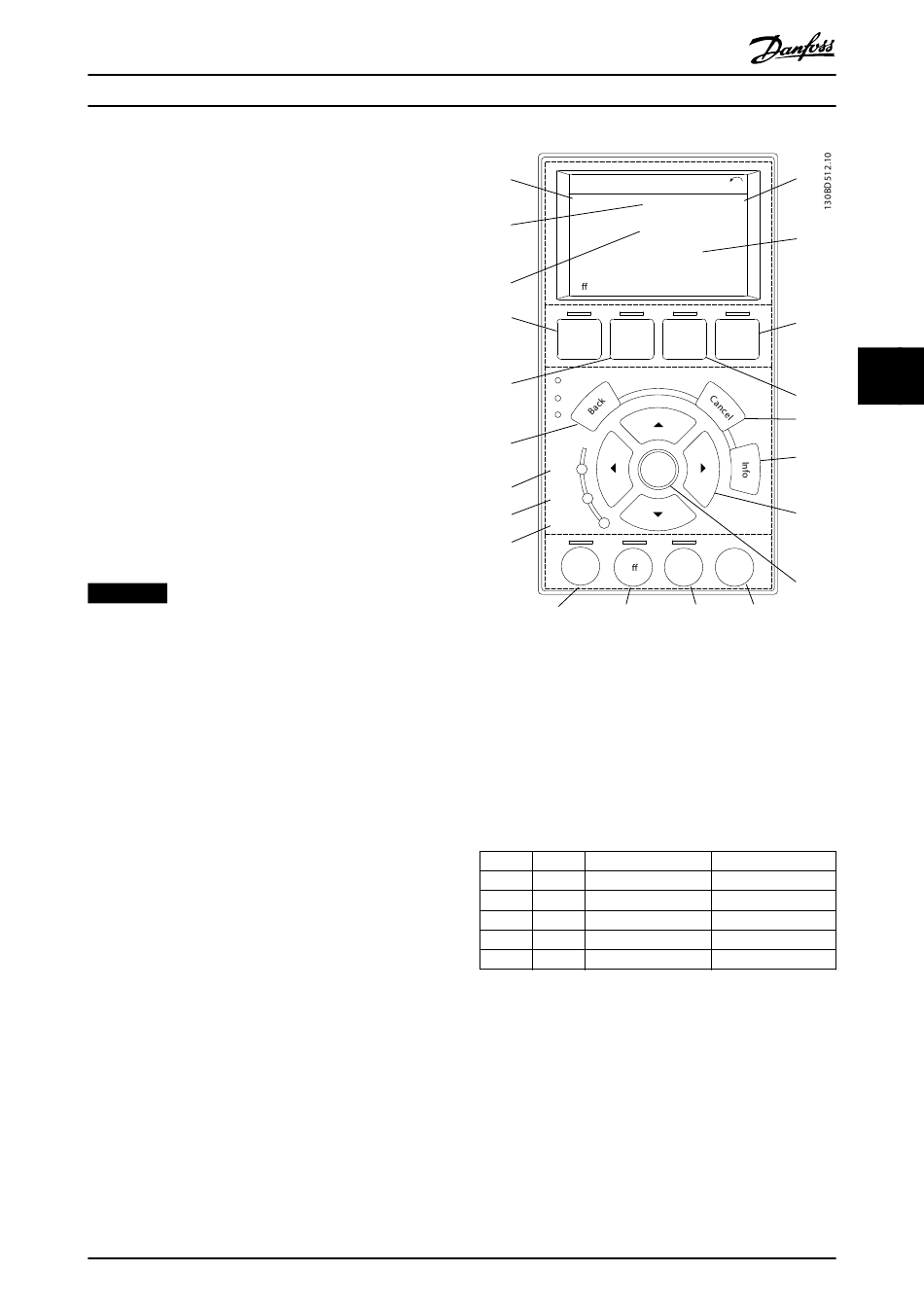

Abbildung 5.1 Bedieneinheit (LCP)
A. Displaybereich
Das Display ist aktiviert, wenn Netzspannung, eine
Zwischenkreisklemme oder eine externe 24 V DC-
Versorgung den Frequenzumrichter mit Spannung
versorgen.
Sie können die am LCP angezeigten Informationen an die
jeweilige Anwendung anpassen. Wählen Sie die Optionen
im Quick-Menü Q3-13 Displayeinstellungen aus.
ID
1
2
3
4
5
Tabelle 5.2 Legende für Abbildung 5.1, Displaybereich
(Frequenzumrichterseite)
B. Menütasten am Display
Die Menütasten dienen zum Zugriff auf Menüs zur Parame-
tereinstellung, zur Änderung der Displayanzeige im
Normalbetrieb und zur Anzeige von Einträgen im Fehler-
speicher.
Danfoss A/S © 08/2015 Alle Rechte vorbehalten.
Status
0.0 % 0.00 A 0.00 kW
0.0Hz
A
2605 kWh
O Remote Stop
Quick Main
Status
B
Menu Menu
C
On OK
Warn.
Alarm
Hand Auto
D
O
on on
18 19 20
Display Parameternummer
1.1 0-20
1.2 0-21
1.3 0-22
2 0-23
3 0-24
3
1(1)
5
9
Alarm
Log
5
8
11
12
13
Reset
14
21
Werkseinstellung
Sollwert %
Motorstrom
Leistung [kW]
Frequenz
kWh-Zähler
