5.2 Betrieb des Local Control Panels (LCP)

5 5
Taste
1
2 Status
3 Quick Menu
4 Back
5 Grüne Anzeige-
leuchte
6 Gelbe Anzeige-
leuchte
7 Rote Anzeige-
leuchte
8 [Hand On]
9 Aus
10 [Auto On]
11 Reset
12 OK
13 Navigations-
tasten
14 Info
15 Cancel
(Abbrechen)
16 Main Menu
(Hauptmenü)
17 Alarm Log

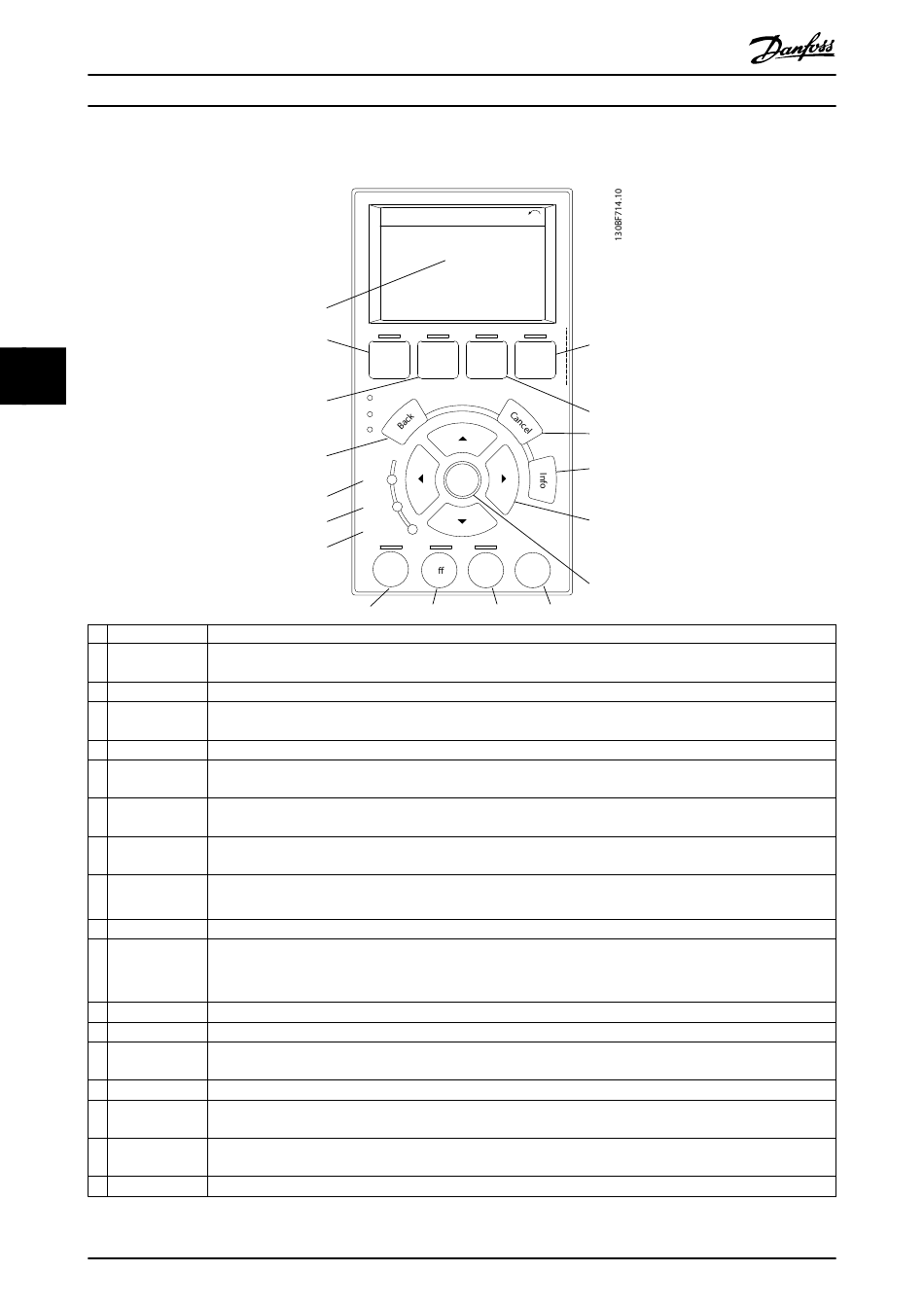

Abbildung 5.1 Grafisches LCP-Bedienteil (GLCP)
20
®
VLT AutomationDrive FC 301/302
Status
799 RPM
1
Auto Remote Ramping
2
Status
3
4
On
5
Warn.
6
Alarm
7
Hand
On
8
Funktion
Die im Displaybereich angezeigten Informationen hängen von der ausgewählten Funktion oder dem ausgewählten
Menü ab (in diesem Fall Quick-Menü Q3-13 Displayeinstellungen).
Zeigt Betriebszustände an.
Diese Taste bietet schnellen Zugang zu Parametern zur Programmierung für die erste Inbetriebnahme und zu vielen
detaillierten Anwendungshinweisen.
Kehrt zum vorhergehenden Schritt oder Liste in der Menüstruktur zurück.
Netz-Ein
Die Anzeigeleuchte leuchtet, wenn eine Warnung aktiv ist. Im Anzeigebereich erscheint ein Text, der das Problem
spezifiziert.
Die rote Anzeigeleuchte blinkt bei einem Fehlerzustand. Im Display erscheint zusätzlich ein Text, der den Alarm
näher spezifiziert.
Versetzt den Frequenzumrichter in den Hand-Betrieb, sodass er auf das LCP reagiert.
•
Ein externes Stoppsignal über Steuersignale oder serielle Kommunikation hebt den Handbetrieb [Hand On] auf.
Diese Taste stoppt den Motor, trennt aber nicht die Stromversorgung des Frequenzumrichters.
Diese Taste schaltet das System in den Fernbetrieb (Autobetrieb).
•
Der Frequenzumrichter reagiert auf einen externen Startbefehl über Steuerklemmen oder serielle Kommuni-
kation.
Diese Taste dient dazu, den Frequenzumrichter nach Behebung eines Fehlers manuell zurückzusetzen.
Durch Drücken rufen Sie Parametergruppen auf oder aktivieren eine Auswahl.
Mit den Navigationstasten können Sie zwischen Menüpunkten wechseln.
Zeigt Informationen zur angezeigten Funktion an.
Löscht die letzte Änderung oder den letzten Befehl, solange der Anzeigemodus nicht geändert wird.
Dient zum Zugriff auf alle Programmierparameter.
Zeigt eine Liste aktueller Warnungen, die letzten 10 Alarme und das Wartungsprotokoll.
