Mechanische Installation
HINWEIS
Im Frequenzumrichterteil läuft der Lüfter aus den
folgenden Gründen:
•
AMA.
•
DC-Halten.
•
Vormagnetisierung.
•
DC-Bremse.
•
60 % des Nennstroms überschritten.
•
Bestimmte Kühlkörpertemperatur überschritten
(abhängig von der Leistungsgröße).
•
Bestimmte Umgebungstemperatur der
Leistungskarte überschritten (abhängig von der
Leistungsgröße).
•
Spezifische Umgebungstemperatur der
Steuerkarte überschritten.
Nach dem Starten läuft der Lüfter mindestens 10
Minuten lang.
HINWEIS
Bei Gerätebaugrößen E und F läuft der Lüfter aus den
folgenden Gründen:
•
Aktives Filter läuft.
•
Aktives Filter nicht in Betrieb, aber Netzstrom
überschreitet Grenze (abhängig von
Leistungsgröße).
•
Bestimmte Kühlkörpertemperatur überschritten
(abhängig von der Leistungsgröße).
•
Bestimmte Umgebungstemperatur der
Leistungskarte überschritten (abhängig von der
Leistungsgröße).
•
Spezifische Umgebungstemperatur der
Steuerkarte überschritten.
Nach dem Starten läuft der Lüfter mindestens 10
Minuten lang.
Externe Lüftungskanäle
Wenn Sie zusätzliche Lüftungskanäle extern zum Rittal-
Schaltschrank anbringen, müssen Sie den Druckabfall in
den Kanälen berechnen. Verwenden Sie Abbildung 3.2,
Abbildung 3.3 und Abbildung 3.4 zur Leistungsreduzierung
des Frequenzumrichters entsprechend dem Druckabfall mit
Hilfe der folgenden Diagramme.
MG16N103
Produkthandbuch
(%)
90
80
70
60
50
40
30
20
10
0
0

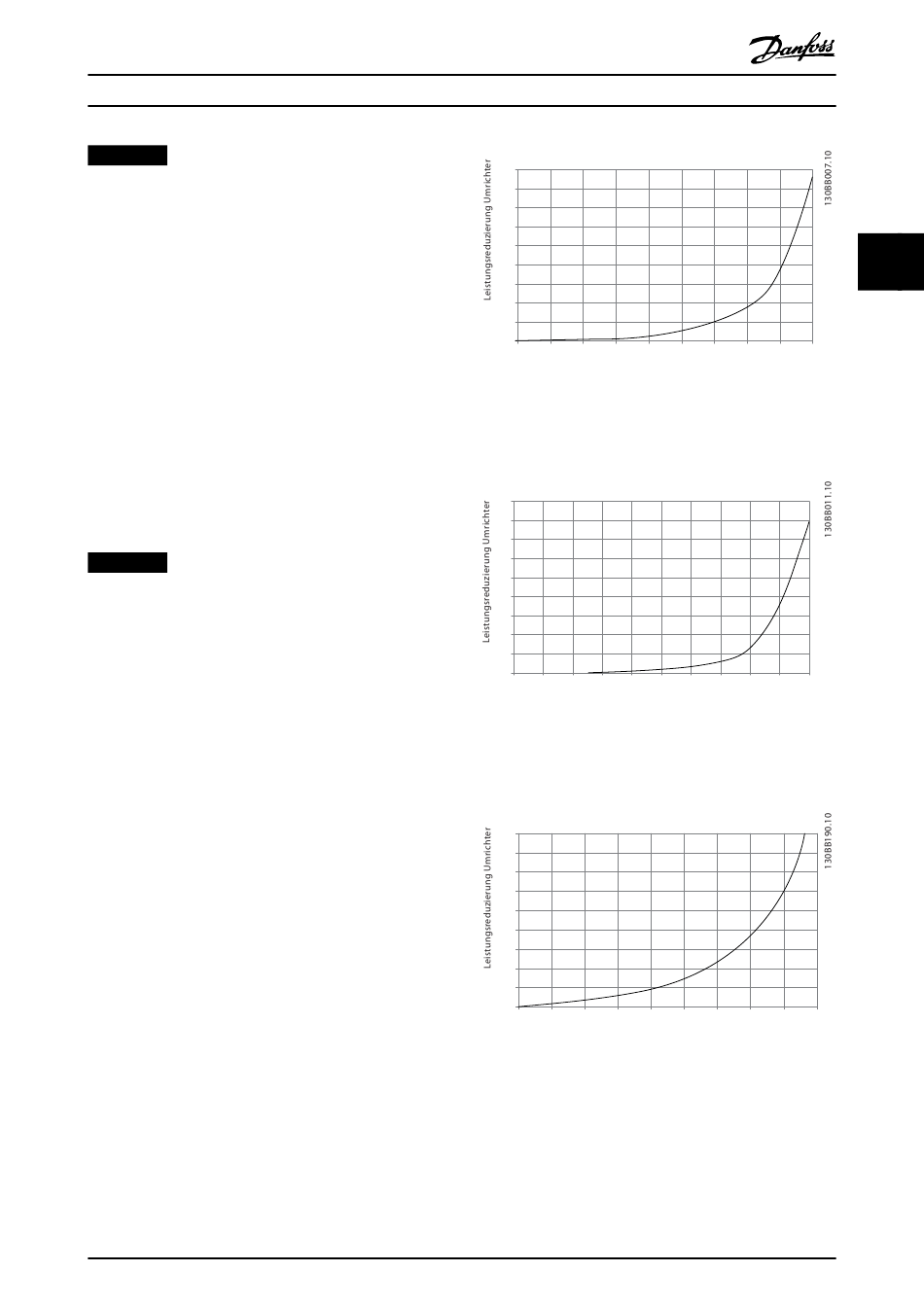

Abbildung 3.2 Baugröße D Leistungsreduzierung vs. Druckän-
derung Luftstrom am
Frequenzumrichter: 450 cfm (765 m
(%)
90
80
70
60
50
40
30
20
10
0
0
Abbildung 3.3 Baugröße E Leistungsreduzierung vs. Druckän-
derung Luftstrom am
Frequenzumrichter: 850 cfm (1445 m
(%)
90
80
70
60
50
40
30
20
10
0
0
Abbildung 3.4 Baugröße F Leistungsreduzierung vs. Druckän-
derungLuftstrom am
Frequenzumrichter: 580 cfm (985 m
Danfoss A/S © 08/2015 Alle Rechte vorbehalten.
0,5
4,9
13
27,3
45,9
Druckanstieg
3
/h)
0,2
0,6
2,2
5,8
11,4 18,1 30,8
Druckänderung
3
/h)
25
50
75
100
125
150
Druckänderung
3
/h)
3
66
89,3
115,7
147
(Pa)
69,5
152,8 210,8
(Pa)
175
200
225
23
3
