4.7.4 Netztrennschalter

Gerätebaugröße
D
E
E
F
F
4 4
Tabelle 4.7 Empfohlene Netztrennschalter
4.7.5 Trennschalter für Baugröße F
Geräte-
baugröße
F
F
Tabelle 4.8 Empfohlene Trennschalter
4.7.6 Netzschütze für Baugröße F
Gerätebaugröße
F
F
Tabelle 4.9 Empfohlene Schütze

4.8 Steuerkabel

4.8.1 Führung von Steuerleitungen
Verbinden Sie alle Steuerleitungen gemäß der festgelegten
Führung von Steuerleitungen, die in Abbildung 4.5,
Abbildung 4.6, Abbildung 4.7 und Abbildung 4.8 abgebildet
ist. Achten Sie auf den ordnungsgemäßen Anschluss der
Abschirmungen, um optimale Störsicherheit zu gewähr-
leisten.

Feldbus-Verbindung

Anschlüsse werden zu den entsprechenden Optionen auf
der Steuerkarte hergestellt. Genauere Informationen finden
Sie in der entsprechenden Feldbus-Anleitung. Führen Sie
das Kabel durch den vorhandenen Kanal im Frequenzum-
richter und bündeln Sie dieses mit anderen
Steuerleitungen (siehe Abbildung 4.5, Abbildung 4.6 und
Abbildung 4.7).
42
®
VLT Refrigeration Drive FC 103 Low Harmonic Drive
Leistung & Spannung
160-250 kW 380-480 V
315 kW 380-480 V
355-450 kW 380-480 V
500 kW 380-480 V
560-710 kW 380-480 V
Leistung & Spannung
500 kW 380-480 V
560-710 kW 380-480 V
Leistung & Spannung
500-560 kW 380-480 V
630-710 kW 380-480 V
Danfoss A/S © 08/2015 Alle Rechte vorbehalten.
Typ
OT400U12-9 oder ABB OETL-NF400A
ABB OETL-NF600A
ABB OETL-NF800A
Merlin Gerin NPJF36000S12AAYP
Merlin Gerin NRK36000S20AAYP
Typ
Merlin Gerin NPJF36120U31AABSCYP
Merlin Gerin NRJF36200U31AABSCYP
Typ
Eaton XTCE650N22A
Eaton XTCEC14P22B

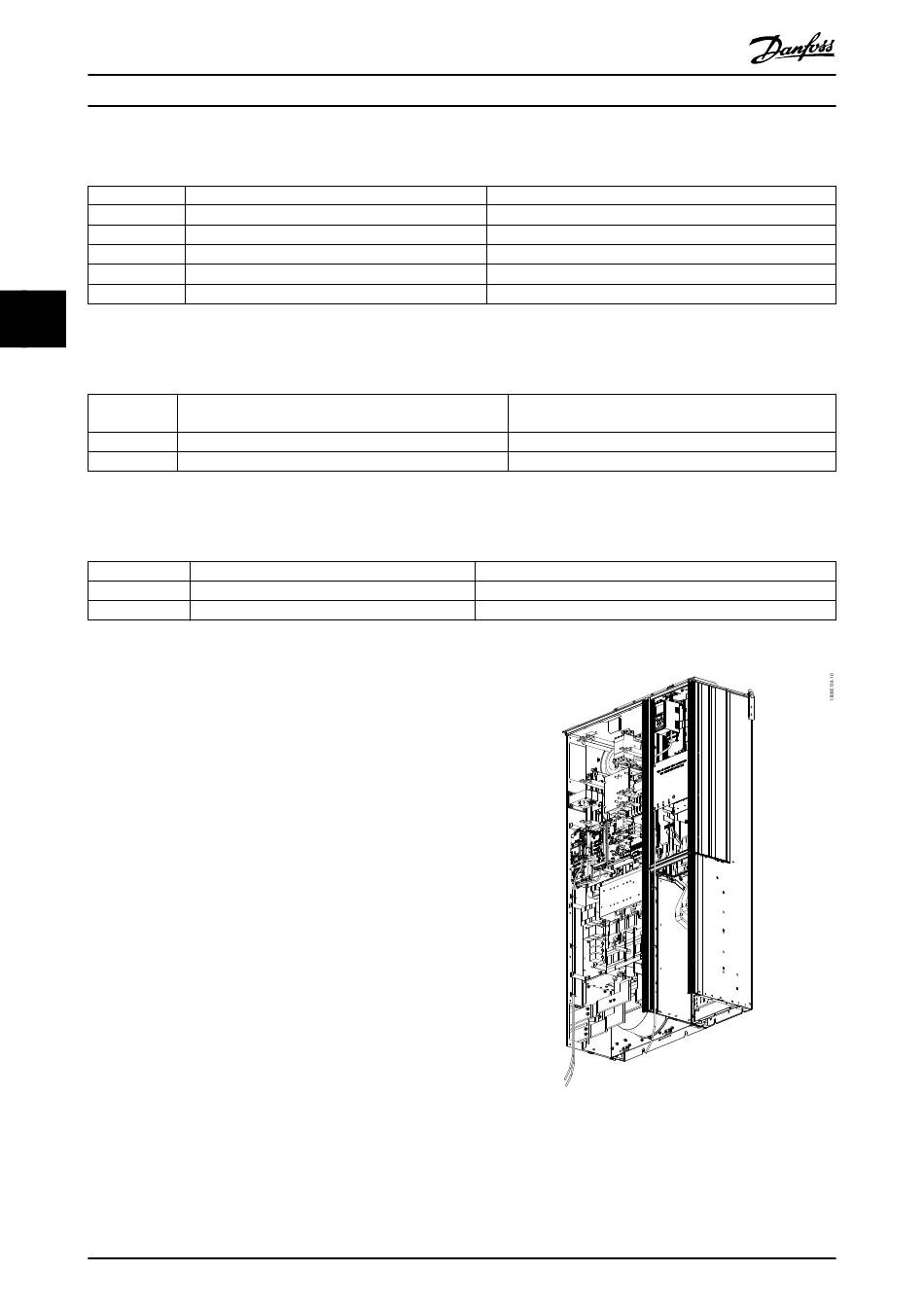

Abbildung 4.5 Steuerkartenverkabelungsweg bei Baugröße
