Technische Daten
kungsgrad (Grenzlinie Wirkgrad2/Wirkgrad3). Motoren mit niedrigerem Wirkungsgrad erhöhen ebenfalls die
Verlustleistung im Frequenzumrichter und umgekehrt. Wenn die Taktfrequenz im Vergleich zur Werkseinstellung
erhöht wird, kann die Verlustleistung erheblich ansteigen. Typische Leistungsaufnahmen von LCP und Steuerkarte
sind eingeschlossen. Weitere Optionen und Anschlusslasten können die Verluste um bis zu 30 W erhöhen (typisch
sind allerdings nur 4 W zusätzlich, bei einer vollständig belasteten Steuerkarte oder Optionen für jeweils Steckplatz
A oder B).
Obwohl Messungen mit Geräten nach dem neuesten Stand der Technik erfolgen, müssen Sie geringe Messunge-
nauigkeiten berücksichtigen (±5 %).

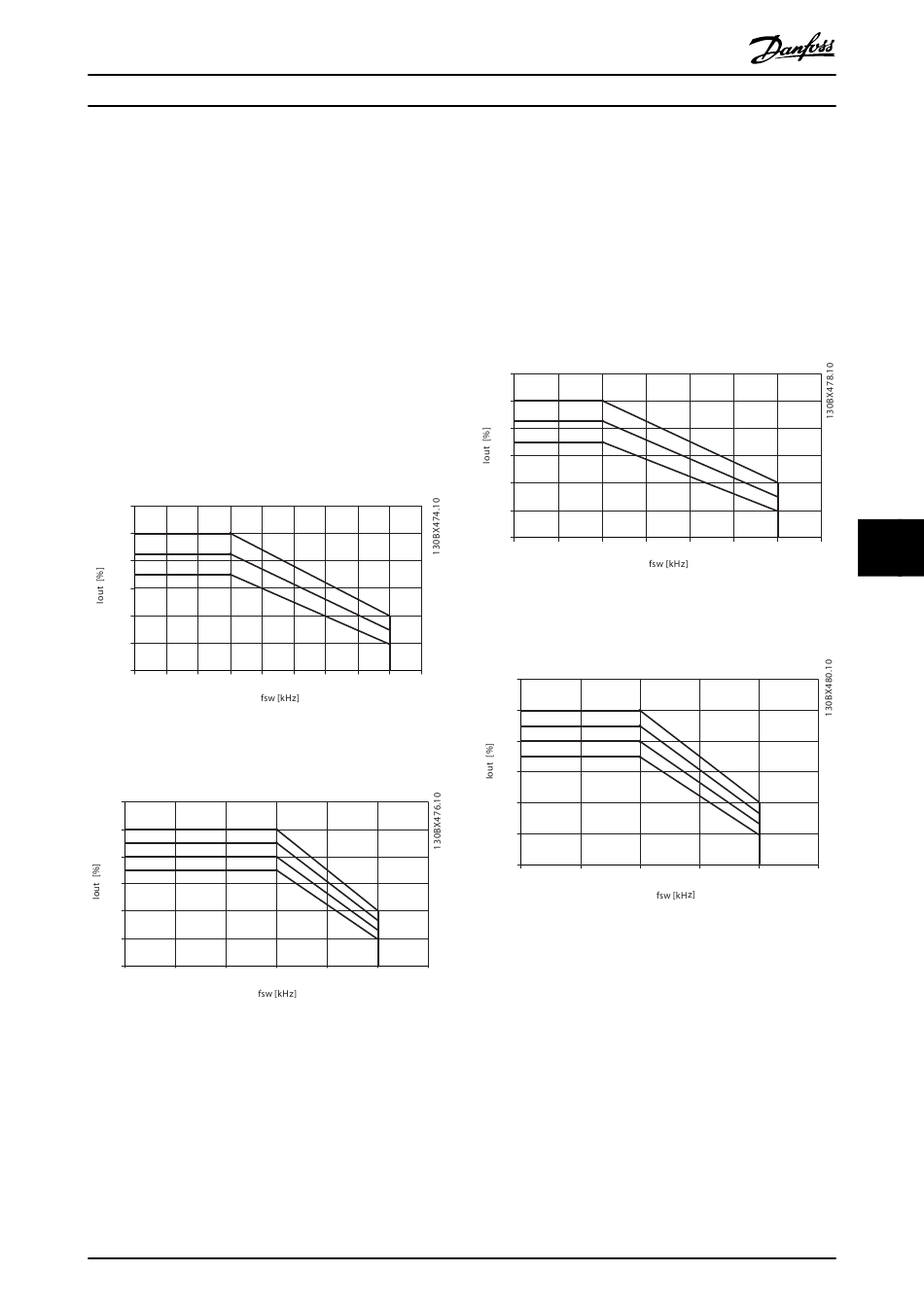

8.1.2 Leistungsreduzierung wegen Temperatur
Der Frequenzumrichter reduziert automatisch die
Taktfrequenz, den Schalttyp oder Ausgangsstrom unter
bestimmten Belastungs- oder Umgebungsbedingungen
wie nachstehend beschrieben. Abbildung 8.1, Abbildung 8.2,
Abbildung 8.3 und Abbildung 8.4 zeigen die Leistungsredu-
zierungskurve für die Schaltmodi SFAWM und 60 AVM.
110
100
90
80
70
60
50
0
1
2
3
4
Abbildung 8.1 Leistungsreduzierung Baugröße D, N160 bis
N250 380-480 V (T5) Normale Überlast 110%, 60 AVM
110
100
90
80
70
60
50
0
1
2
Abbildung 8.2 Leistungsreduzierung Baugröße D, N160 bis
N250 380-480 V (T5) Normale Überlast 110%, SFAVM
MG16N103
Produkthandbuch
o
45 C
o
50 C
o
55 C
5
6
7
8
9
o
40 C
o
45 C
o
50 C
o
55 C
3
4
5
6
