Elektrische Installation
4 4
BAUER D-7 3734 ESLINGEN
3~ MOTOR NR. 1827421 2003
S/E005A9
n 31,5
n 1400
cos 0,80
1,7L
B

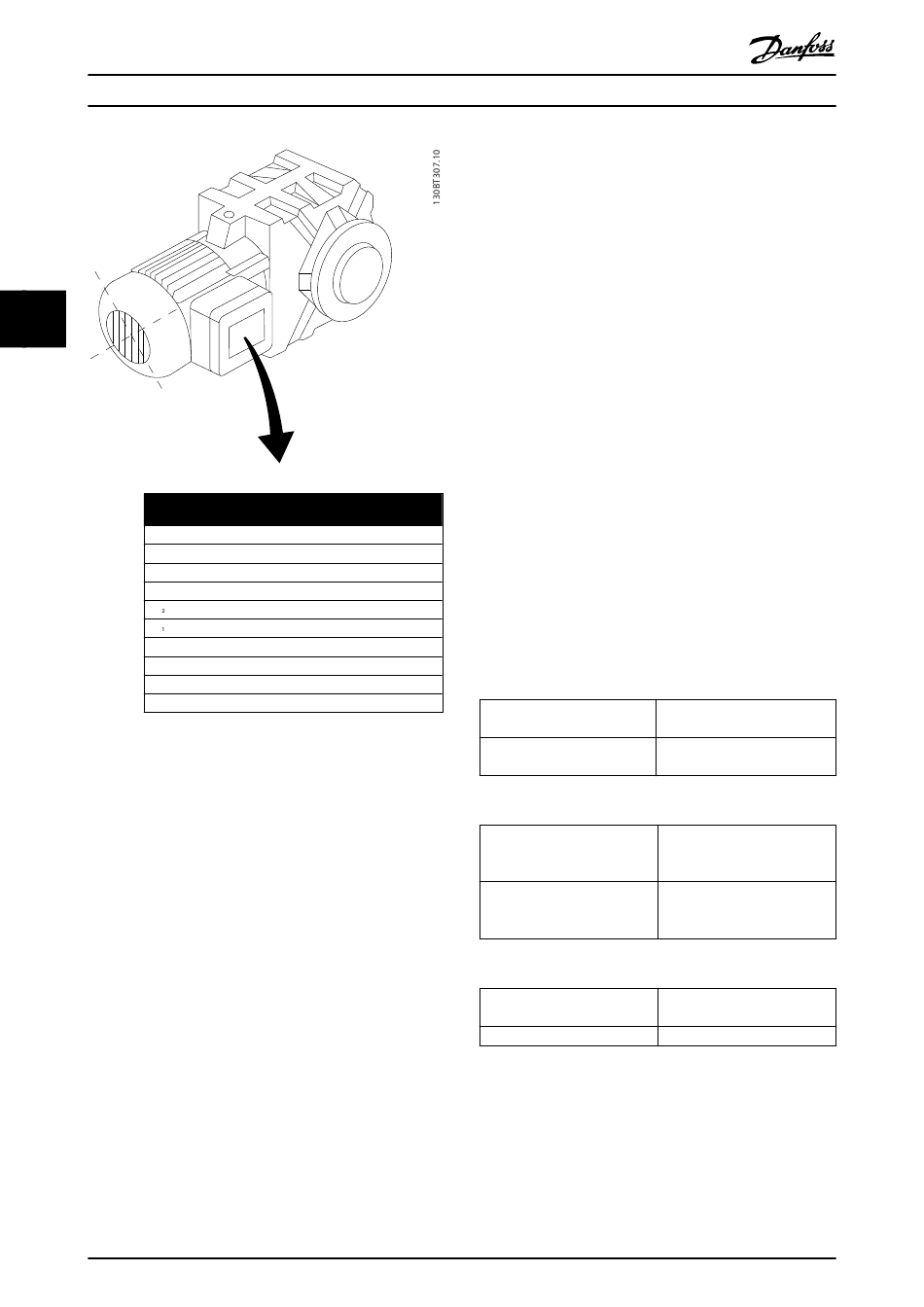

Abbildung 4.17 Motor-Typenschild
3. Führen Sie eine automatische Motoranpassung
(AMA) durch, um optimale Leistung sicherzu-
stellen.
3a
3b
3c
3d
3e
50
®
VLT
1,5 KW
/MIN. 400 Y V
/MIN. 50 Hz
3,6 A
IP 65 H1/1A
Schließen Sie Klemme 27 an Klemme 12
an, oder setzen Sie
Parameter 5-12 Klemme 27 Digitaleingang
auf [0] Ohne Funktion.
Aktivieren Sie die AMA in
Parameter 1-29 Autom. Motoranpassung.
Sie können zwischen kompletter und
reduzierter AMA wählen. Ist ein LC-Filter
vorhanden, dürfen Sie nur die reduzierte
AMA ausführen. Andernfalls müssen Sie
das LC-Filter während der AMA
entfernen.
Drücken Sie [OK]. Das Display zeigt AMA
mit [Hand on] starten an.
Drücken Sie [Hand on]. Ein Statusbalken
stellt den Verlauf der AMA dar.
Danfoss A/S © 08/2015 Alle Rechte vorbehalten.
Refrigeration Drive FC 103 Low Harmonic Drive
3f
AMA-Ausführung vorzeitig abbrechen
Erfolgreiche AMA
•
Das Display zeigt AMA mit [OK]-Taste beenden.
•
Drücken Sie [OK], um die AMA abzuschließen.
Fehlgeschlagene AMA
•
Der Frequenzumrichter zeigt einen Alarm an. Eine
Beschreibung des Alarms finden Sie im Abschnitt
Kapitel 7 Diagnose und Fehlersuche.
•
Der Wert im Fehlerspeicher zeigt die zuletzt vor
dem Alarm am Frequenzumrichter von der AMA
ausgeführte Messsequenz. Diese Nummer hilft
Ihnen neben der Beschreibung des Alarms bei
der Fehlersuche. Geben Sie bei der Kontakt-
aufnahme mit Danfoss-Kundendienstpersonal die
Nummer und Alarmbeschreibung an.
Häufige Ursache für eine fehlgeschlagene AMA sind falsch
registrierte Motor-Typenschilddaten oder auch eine zu
große Differenz zwischen Frequenzumrichter-/Motor-
Nennleistung.
Stellen Sie die gewünschten Grenzwerte für Drehzahl
und Rampenzeit ein.
Minimaler Sollwert
Maximaler Sollwert
Tabelle 4.12 Sollwertparameter
Min. Motordrehzahl
Max. Motordrehzahl
Tabelle 4.13 Drehzahlgrenzen
Rampe-Auf Zeit 1 [s]
Rampe-Ab Zeit 1 [s]
Tabelle 4.14 Rampenzeiten
Drücken Sie die [OFF]-Taste: Der
Frequenzumrichter zeigt einen Alarm an,
und am Display wird gemeldet, dass die
AMA durch den Benutzer abgebrochen
wurde.
Parameter 3-02 Minimaler
Sollwert
Parameter 3-03 Maximaler
Sollwert
Parameter 4-11 Min. Drehzahl
[UPM] oder Parameter 4-12 Min.
Frequenz [Hz]
Parameter 4-13 Max. Drehzahl
[UPM] oder Parameter 4-14 Max
Frequenz [Hz]
Parameter 3-41 Rampenzeit Auf
1
Parameter 3-42 Rampenzeit Ab 1
MG16N103
