Mechanische Installation
3 3
1 Vorderansicht
2 Linke Seitenansicht
3 Rechte Seitenansicht

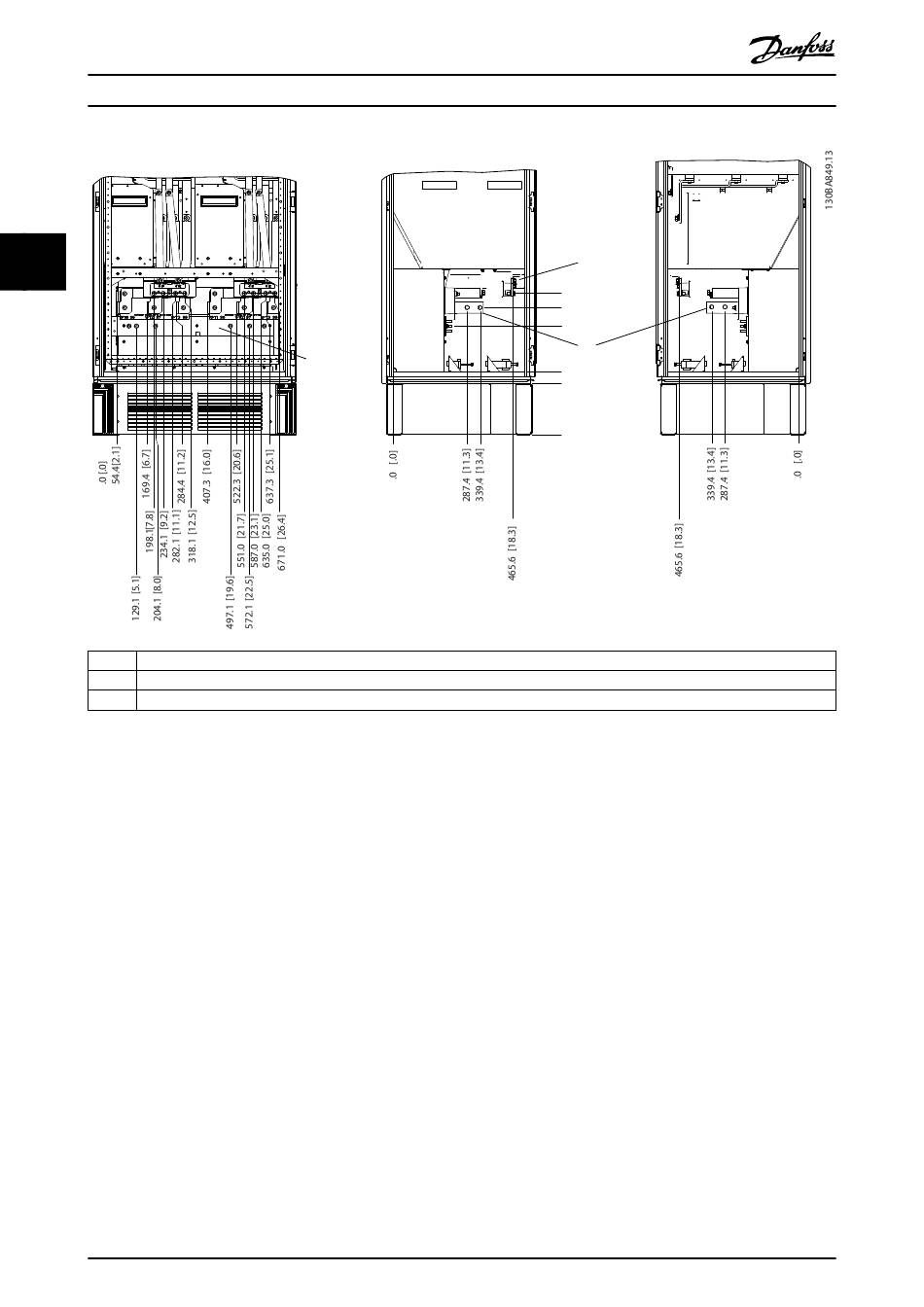

Abbildung 3.18 Wechselrichterschrank, Baugröße F18
Die Kabeleinführungsplatte befindet sich 42 mm unter Ebene 0. Dargestellt sind die linke Seitenansicht, Vorderansicht und
rechte Seitenansicht.
