Elektrische Installation
4.8.3 Elektrische Installation,
Steuerklemmen
So schließen Sie das Kabel an der Klemme an:
1. Entfernen Sie 9–10 mm der Isolierung vom
Kabelende.
4 4

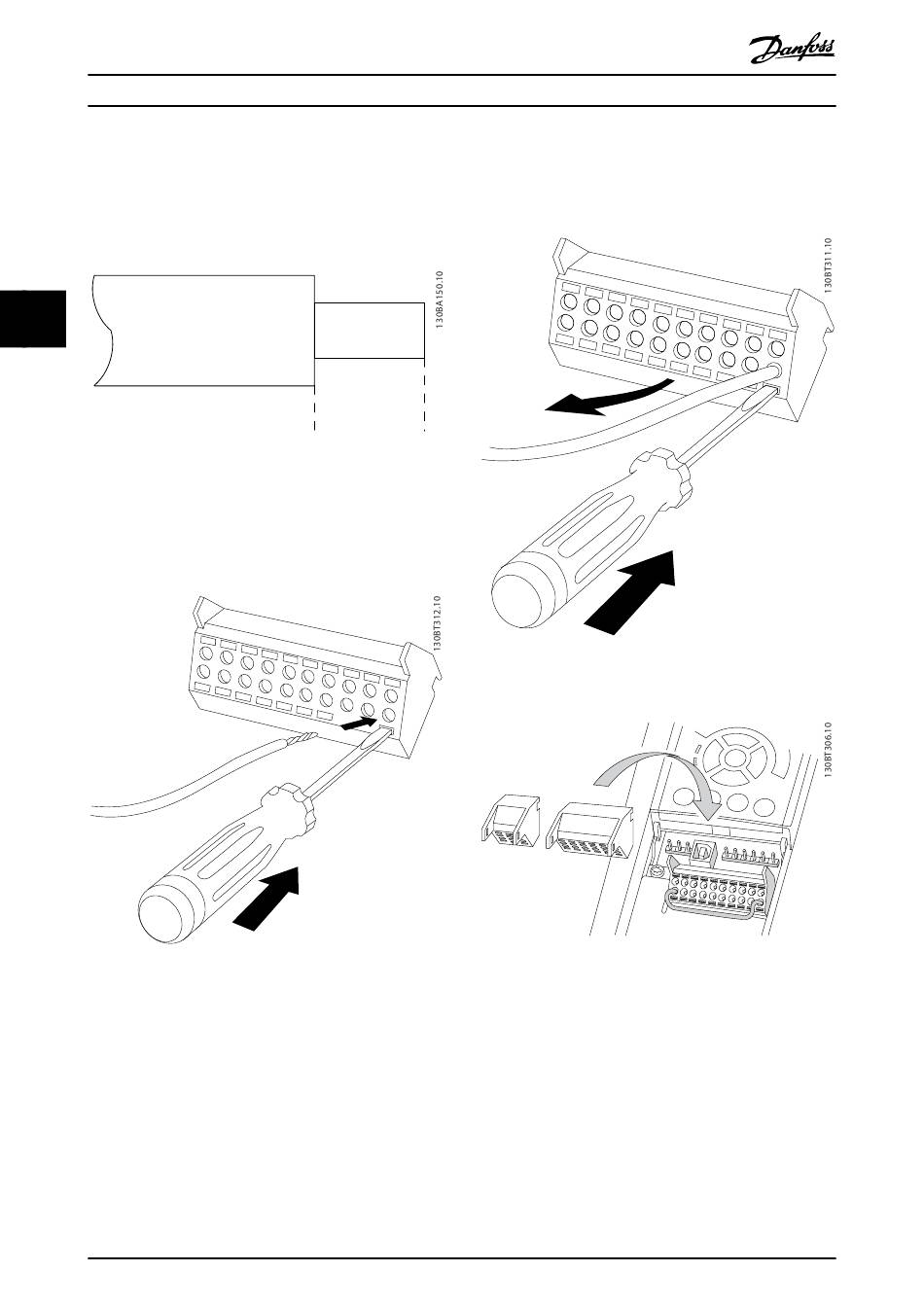

Abbildung 4.9 Abzuisolierende Länge
2. Führen Sie einen Schraubendreher (max. 0,4 x
2,5 mm) in die quadratische Öffnung ein.
3. Führen Sie das Kabel in die angrenzende runde
Öffnung ein.
Abbildung 4.10 Einsetzen der Kabel in den Klemmenblock
4. Entfernen Sie den Schraubendreher. Das Kabel
sitzt nun fest in der Klemme.
44
®
VLT Refrigeration Drive FC 103 Low Harmonic Drive
So entfernen Sie das Kabel aus der Klemme:
9 - 10 mm
(0.37 in)
Abbildung 4.11 Entfernen des Schraubendrehers nach
Einsetzen des Kabels
Abbildung 4.12 Anordnung der Steuerklemmen
Danfoss A/S © 08/2015 Alle Rechte vorbehalten.
1. Führen Sie einen Schraubendreher (max. 0,4 x
2,5 mm) in die quadratische Öffnung ein.
2. Ziehen Sie das Kabel heraus.
