Elektrische Installation
4.7.3 Netz- und Steuerverdrahtung für
ungeschirmte Leitungen
WARNUNG
INDUZIERTE SPANNUNG!
Induzierte Spannung durch gekoppelte Motorkabel kann
Gerätekondensatoren auch dann aufladen, wenn die
Geräte freigeschaltet sind. Verlegen Sie Motorkabel von
mehreren Frequenzumrichtern getrennt. Die Nichtbe-
achtung dieser Empfehlung kann schwere oder tödliche
Verletzungen zur Folge haben.
VORSICHT
BEEINTRÄCHTIGTE LEISTUNG
Der Frequenzumrichter läuft weniger effizient, wenn die
Verdrahtung nicht ordnungsgemäß isoliert ist. Verlegen
Sie zum Isolieren von hochfrequenten Störungen die
folgenden Kabel in getrennten Installationsrohren aus
Metall:
•
Leistungskabel
•
Motorkabel
•
Steuerleitungen
Nichtbeachten kann die einwandfreie und optimale
Funktion des Frequenzumrichters sowie anderer
angeschlossenen Geräte beeinträchtigen.
Da die Leistungskabel hochfrequente elektrische Pulse
führen, ist es wichtig, Kabel für Eingangsleistung und
Motorleistung in getrennten Installationsrohren zu
verlegen. Wenn Eingangsstromkabel im gleichen Installati-
onsrohr wie Motorkabel verlegt sind, können diese Pulse
elektrische Störgeräusche zurück in das Versorgungsnetz
einkoppeln. Trennen Sie Steuerkabel von Hochspannungs-
kabeln. Siehe Abbildung 4.4.
Wenn Sie kein abgeschirmtes Kabel verwenden, sind
mindestens 3 getrennte Installationsrohre mit dem
Optionsschrank verbunden.
MG16N103
Produkthandbuch
Stop
Start
Speed

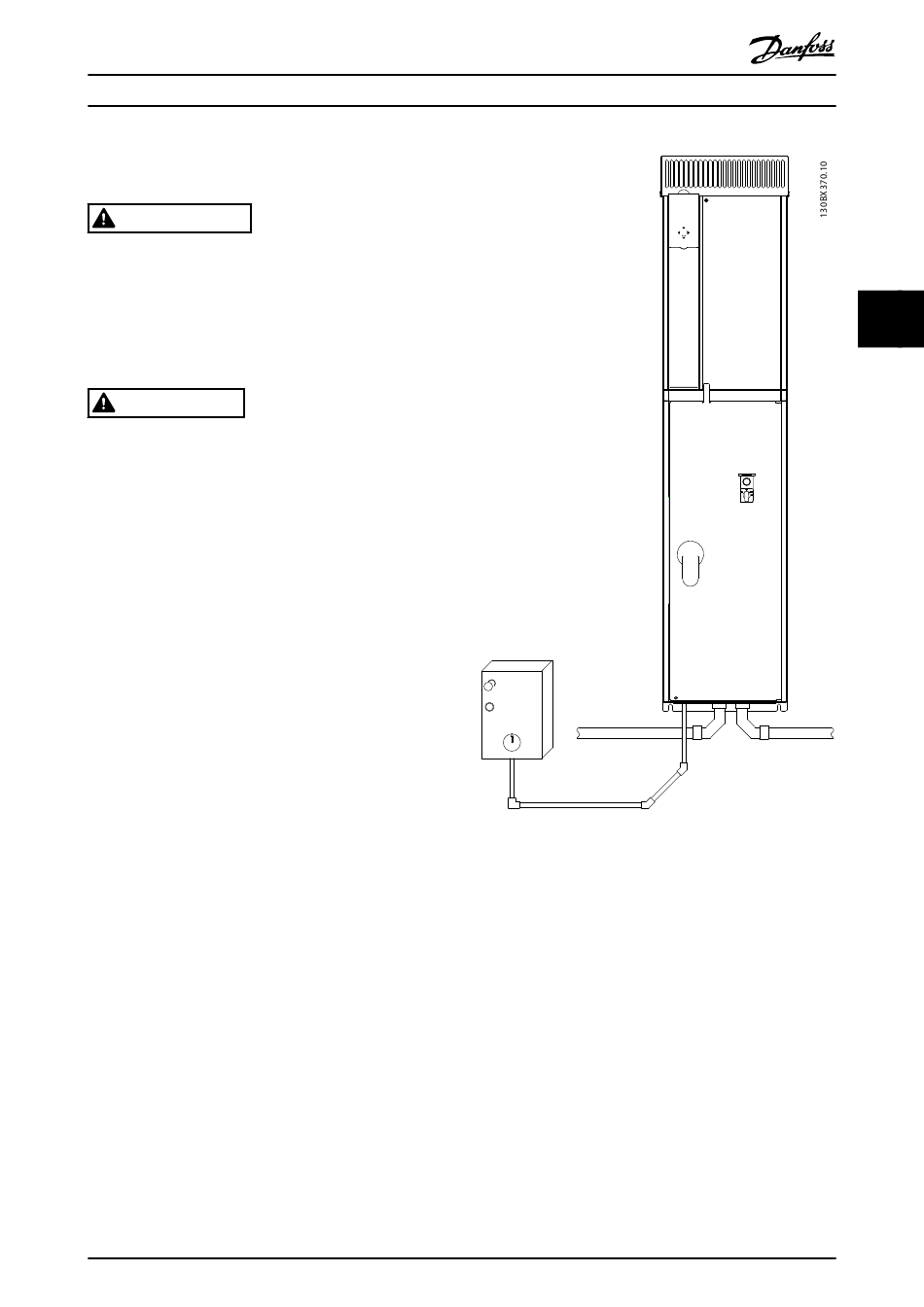

Abbildung 4.4 Beispiel für sachgemäße elektrische Installation
über Kabelkanäle
Danfoss A/S © 08/2015 Alle Rechte vorbehalten.
Line Power
Control
4 4
Motor
