Inbetriebnahme

5 Inbetriebnahme

5.1 Anlegen der Netzversorgung

5.1.1 Schalten Sie die Netzversorgung ein
Schalten Sie die Netzversorgung ein, um den Frequenzum-
richter mit Spannung zu versorgen.
5.1.2 Inbetriebnahme
5 5
Starten Sie den Frequenzumrichter.
Wählen Sie beim ersten Einschalten mit verbundenem LCP
die bevorzugte Sprache aus. Nachdem Sie sie ausgewählt
haben, erscheint dieser Bildschirm bei den folgenden
Einschaltvorgängen nicht mehr. Gehen Sie zu
Parameter 0-01 Sprache, um die Sprache zu einem späteren
Zeitpunkt zu ändern.
Abbildung 5.1 Sprache auswählen

5.2 Betrieb des Local Control Panels (LCP)

HINWEIS
Sie können den Frequenzumrichter auch mit dem PC
über den RS485 COM-Anschluss programmieren. Dazu
müssen Sie die MCT 10 Konfigurationssoftware instal-
lieren.
Das LCP ist in 4 funktionelle Gruppen unterteilt.
A. Alphanumerisches Display.
B. Menüauswahl.
C. Navigationstasten und Anzeigeleuchten (LED).
D. Bedientasten mit Kontroll-Anzeigen (LED).
30
VLT® DriveMotor FCP 106/FCM 106
Sprache wählen
[ 0 ] English
Satz 1
Danfoss A/S © 11/2015 Alle Rechte vorbehalten.
1
Status
0.00 A
0.0 %
0.0Hz
2
A
2605 kWh
4
O Remote Stop
6
Quick
Status
B
Menu
7
10 C
On
OK
15
Warn.
16
Alarm
17
D Hand
O
on
18 19

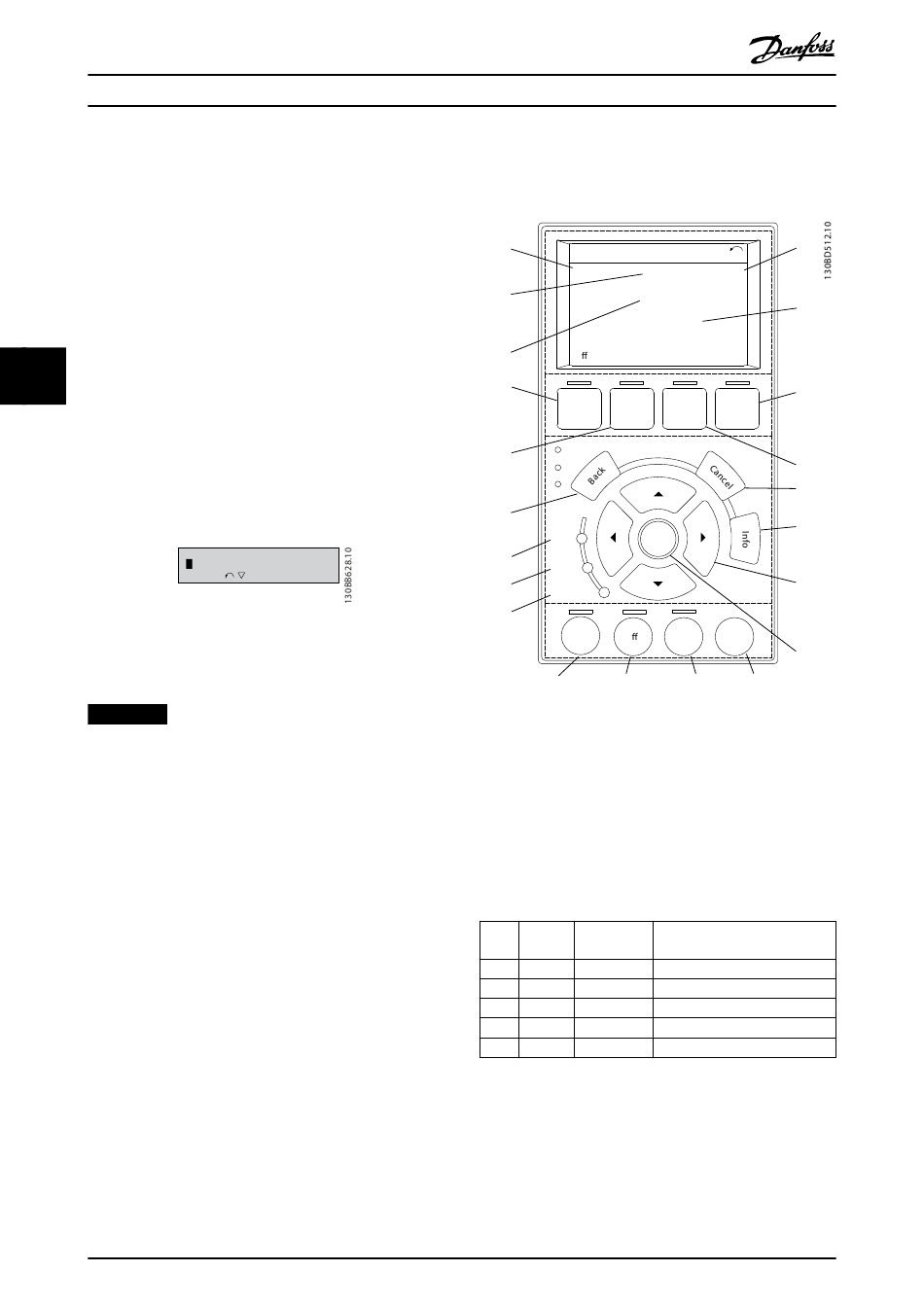

Abbildung 5.2 Bedieneinheit (LCP)
A. Displaybereich
Das Display ist aktiviert, wenn Netzspannung, eine
Zwischenkreisklemme oder eine externe 24 V DC-
Versorgung den Frequenzumrichter mit Spannung
versorgen.
Sie können die am LCP angezeigten Informationen an die
jeweilige Anwendung anpassen. Wählen Sie die Optionen
im Quick-Menü Q3-13 DisplayeinstellungenLCP aus.
ID Display Parame-
ternummer
1 1.1 0-20
2 1.2 0-21
3 1.3 0-22
4 2 0-23
5 3 0-24
Tabelle 5.1 Legende zu Abbildung 5.2
3
1(1)
0.00 kW
5
9
Main Alarm
Menu Log
8
11
12
13
Auto
Reset
on
14
20 21
Werkseinstellung
Sollwert %
Motorstrom
Leistung [kW]
Frequenz
kWh-Zähler
