Inbetriebnahme

5.2 Betrieb des Local Control Panels (LCP)

Taste Funktion
1 Die im Displaybereich angezeigten Informationen hängen von der ausgewählten Funktion oder dem ausgewählten
Menü ab (in diesem Fall Quick-Menü Q3-13 Displayeinstellungen).
2 Status Zeigt Betriebszustände an.
3 Quick Menu Dieses Menü bietet schnellen Zugang zu Parametern zur Programmierung für die erste Inbetriebnahme und zu
vielen detaillierten Anwendungshinweisen.
4 Back Bringt Sie zum vorherigen Schritt oder zur vorherigen Liste in der Menüstruktur zurück.
5 Grüne Anzeige- Netz-Ein
leuchte
6 Gelbe Anzeige- Die Anzeigeleuchte leuchtet, wenn eine Warnung aktiv ist. Im Anzeigebereich erscheint ein Text, der das Problem
leuchte spezifiziert.
7 Rote Anzeige- Die rote Anzeigeleuchte blinkt bei einem Fehlerzustand. Im Display erscheint zusätzlich ein Text, der den Alarm
leuchte näher spezifiziert.
8 [Hand On] Versetzt den Frequenzumrichter in den Hand-Betrieb, sodass er auf das LCP reagiert.
•
Ein externes Stoppsignal über Steuersignale oder serielle Kommunikation hebt den Handbetrieb auf.
9 Off Stoppt den angeschlossenen Motor, schaltet jedoch nicht die Spannungsversorgung zum Frequenzumrichter ab.
10 [Auto On] Diese Taste versetzt das System in den Fernbetrieb (Autobetrieb).
•
Sie reagiert auf einen externen Startbefehl über Steuerklemmen oder serielle Kommunikation.
11 Reset Diese Taste dient dazu, den Frequenzumrichter nach Behebung eines Fehlers manuell zurückzusetzen.
12 OK Drücken Sie diese Taste, um auf Parametergruppen zuzugreifen oder die Wahl eines Parameters zu bestätigen.
13 Navigations- Navigieren Sie mithilfe der Navigationstasten zwischen den verschiedenen Optionen in den Menüs.
tasten
14 Info Zeigt Informationen zu einer Funktion.
15 Cancel Macht die letzte Änderung oder den letzten Befehl rückgängig, so lange der Anzeigemodus bzw. die Displayanzeige
nicht geändert worden ist.
16 Main Menu Dient zum Zugriff auf alle Parameter.
17 Alarm Log Zeigt eine Liste aktueller Warnungen, der letzten 10 Alarme und den Wartungsspeicher.

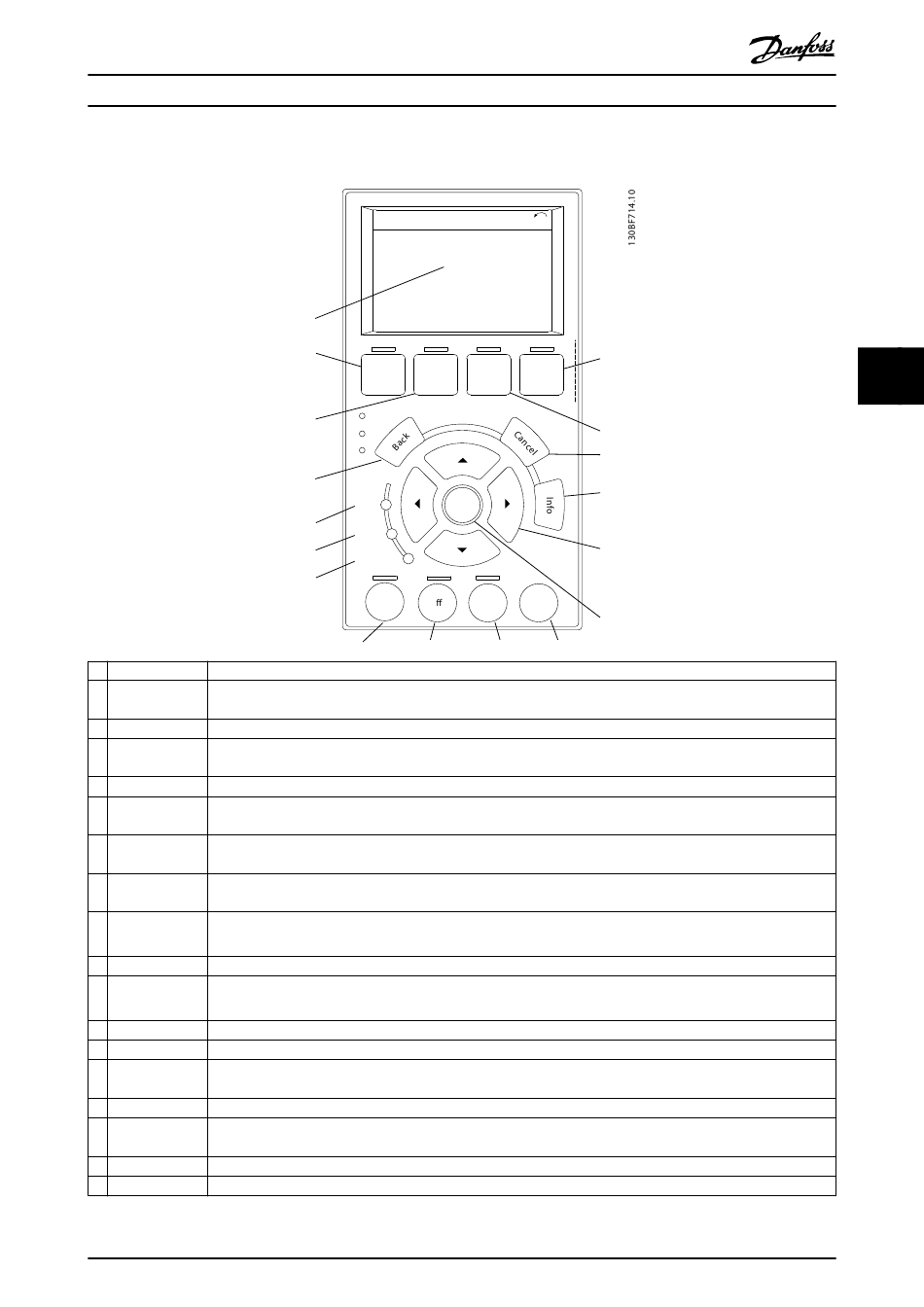

Abbildung 5.1 Grafisches LCP-Bedienteil (GLCP)
MG33AS03
Bedienungsanleitung
Status
7.83 A
799 RPM
0.000
53.2 %
1
Auto Remote Ramping
2
Quick
Status
Menu
3
4
On
OK
5
Warn.
6
Alarm
7
Hand
O
On
8 9
Danfoss A/S © 04/2017 Alle Rechte vorbehalten.
