Elektrische Installation

4 Elektrische Installation

4.1 Sicherheitshinweise

Allgemeine Sicherheitshinweise finden Sie unter
Kapitel 2 Sicherheit.
4 4
WARNUNG
INDUZIERTE SPANNUNG!
Induzierte Spannung durch nebeneinander verlegte
Motorkabel kann Gerätekondensatoren auch dann
aufladen, wenn die Geräte freigeschaltet sind. Die
Nichtbeachtung der Empfehlung zum separaten Verlegen
von Motorkabeln oder zur Verwendung von
abgeschirmten Kabeln kann schwere Personenschäden
oder sogar tödliche Verletzungen zur Folge haben!
•
Verlegen Sie Motorkabel getrennt oder
•
Verwenden Sie abgeschirmte Kabel.
VORSICHT
STROMSCHLAGGEFAHR
Der Frequenzumrichter kann einen Gleichstrom im
Schutzleiter verursachen. Eine Nichtbeachtung dieser
Empfehlung kann dazu führen, dass der Fehlerstrom-
schutzschalter nicht den gewünschten Schutz bietet.
•
Wenn Sie zum Schutz vor elektrischem Schlag
einen Fehlerstromschutzschalter (Residual
Current Device, RCD) verwenden, muss dieser
an der Versorgungsseite vom Typ B sein.
Überspannungsschutz
•
Für Anwendungen mit mehreren Motoren
benötigen Sie zusätzliche Schutzvorrichtungen
wie einen Kurzschlussschutz oder einen
thermischen Motorschutz zwischen Frequenzum-
richter und Motor.
•
Der Kurzschluss- und Überspannungsschutz wird
durch Sicherungen am Eingang gewährleistet.
Wenn die Sicherungen nicht Bestandteil der
Lieferung ab Werk sind, muss sie der Installateur
als Teil der Installation bereitstellen. Die
maximalen Nennwerte der Sicherungen finden Sie
unter Kapitel 8.4 Sicherungen.
Leitungstyp und Nennwerte
•
Die Querschnitte und Hitzebeständigkeit aller
verwendeten Kabel sollten den örtlichen und
nationalen Vorschriften entsprechen.
•
Empfehlung für die Verdrahtung des Stroman-
schlusses: Kupferdraht, bemessen für mindestens
75 °C.
36
®
VLT Refrigeration Drive FC 103 Low Harmonic Drive
Siehe Kapitel 8.1 Leistungsabhängige technische Daten und
Kapitel 8.3 Allgemeine technische Daten zu empfohlenen
Kabelquerschnitten und -typen.

4.2 EMV-gerechte Installation

Befolgen Sie die Anweisungen in Kapitel 4.3 Stroman-
schlüsse, Kapitel 4.4 Erdung, Kapitel 4.6 Motoranschluss und
Kapitel 4.8 Steuerkabel, um eine EMV-gerechte Installation
durchzuführen.
4.3 Stromanschlüsse
HINWEIS
Kabel, allgemeine Informationen.
Befolgen Sie stets die nationalen und lokalen
Vorschriften zum Kabelquerschnitt und zur Umgebungs-
temperatur. Für UL-Anwendungen sind Kupferleiter mit
Nenntemperatur von 75 °C zu verwenden. Kupferleiter
mit Nenntemperaturen von 75 und 90 °C sind für den
Einsatz des Frequenzumrichters in Anwendungen ohne
UL-Zertifizierung zulässig.
Die Anordnung der Leistungskabelanschlüsse ist in
Abbildung 4.1 dargestellt. Dimensionieren Sie Kabelquer-
schnitte gemäß den Nennstromwerten und den lokalen
Vorschriften. Nähere Angaben finden Sie in
Kapitel 8.3.1 Kabellängen und Querschnitte.
Zum Schutz des Frequenzumrichters müssen Sie die
empfohlenen Sicherungen verwenden, wenn das Gerät
nicht über eingebaute Sicherungen verfügt. Sicherungs-
empfehlungen finden Sie in Kapitel 8.4 Sicherungen. Achten
Sie auf eine den lokalen Vorschriften entsprechende
Absicherung.
Bei Ausführungen mit Netzschalter ist dieser auf der
Netzseite vorverdrahtet.

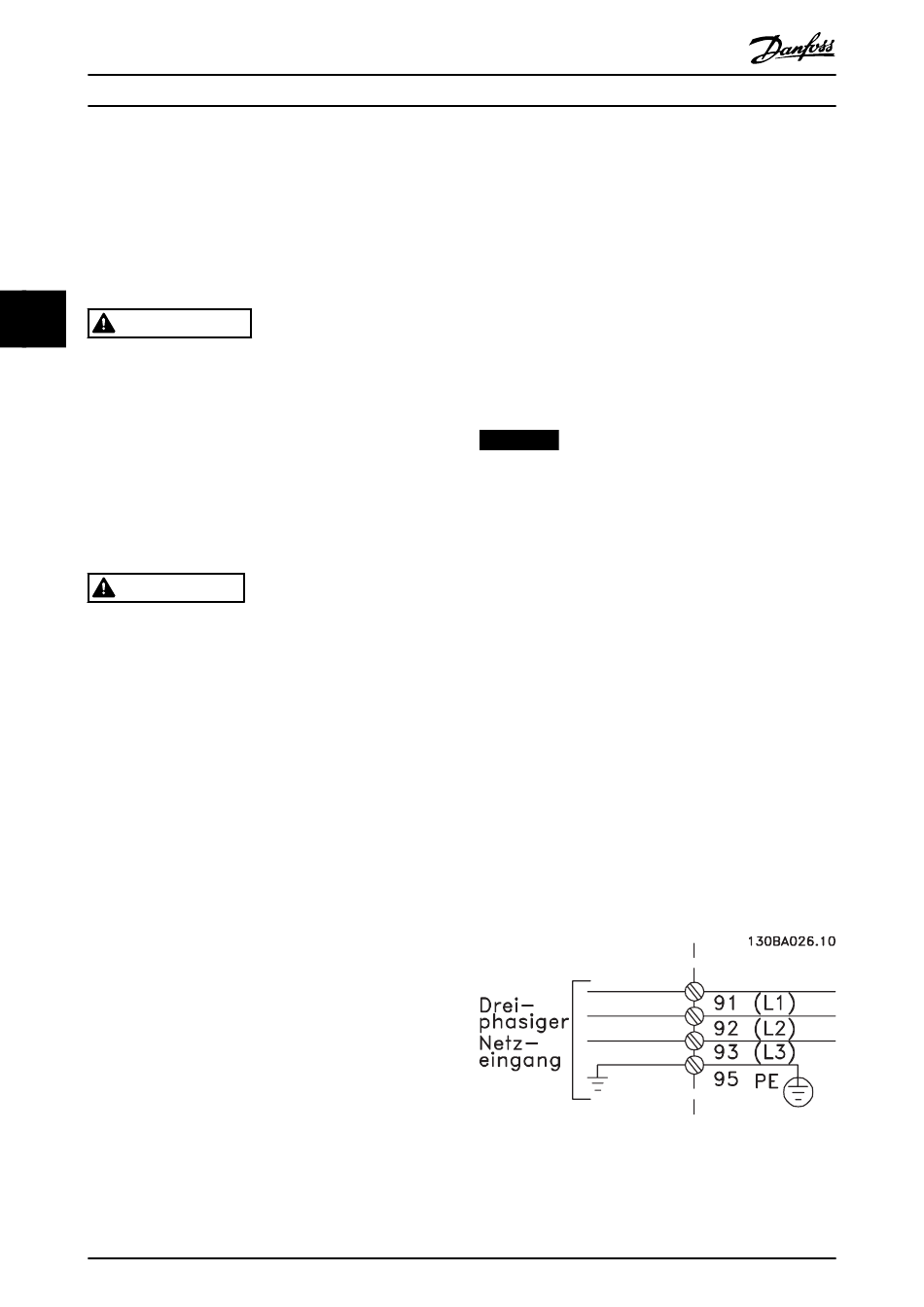

Abbildung 4.1 Leistungskabelanschlüsse
