Dynamische Einstellungen - Danfoss Optyma iCO2 Anwendungsleitfaden

Anwendungsleitfaden
50
40
30
20
10
0
-10
-20
-30
Hinweis
Elektronischer Regler prüft und ändert die Temperatureinstellung so, dass ND AUS < Ts und ND AUS < ND EIN ist
• Wenn ND AUS > TsRef, dann wird ND AUS auf ND AUS = TsRef - 5 K korrigiert
• Wenn ND EIN < ND AUS , dann wird ND EIN auf ND EIN = TsRef + 5K eingestellt
Thermostatregelungsmodus
Der Digitaleingang DI2 des Verflüssigungssatzes (CNB41-43) muss an den Kühlraumthermostat angeschlossen werden. Wenn das
Relais geschlossen ist, läuft der Verflüssigungssatz im normalen Betrieb. Wenn das Relais geöffnet ist, stoppt der Verflüssigungssatz.
Sammlerventil ist im Stillstand voll geöffnet. Der Druck wird im gesamten Kreislauf ausgeglichen, während der Status OFF vorliegt.
Sommerpause
Wenn sich der Verflüssigungssatz im Druckregelungsmodus befindet, muss der Verflüssigungssatz im Sommer, wenn der Kühlraum über
einen längeren Zeitraum ausgeschaltet ist, möglicherweise immer noch von Zeit zu Zeit gestartet werden, um den Sammler abzukühlen.
Um diese Zyklen zu vermeiden, empfehlen wir dringend, den Verflüssigungshauptschalter r12 = 0 einzustellen. Dadurch werden die
vollständige Öffnung des Bypassventils erzwungen und der Druck im gesamten Kreislauf ausgeglichen. Die Kältemittelfüllmengengleichung
und die Füllgrenzen gewährleisten, dass der Systemdruck unter 80 bar liegt, solange die Kühlraumtemperatur nicht mehr als 38 °C beträgt.
Wenn Verdampfer und Saugleitung PS 60 bar aufweisen, ist die beste Option, das System während der Sommerpause am Laufen zu halten.
Der Sollwert kann verändert werden, um Energie zu sparen. Er muss mit etwas Spielraum nur unter 22 °C liegen (der gesättigte Druck bei
22 °C beträgt 60 bar).
46
AB399636244436de-000203

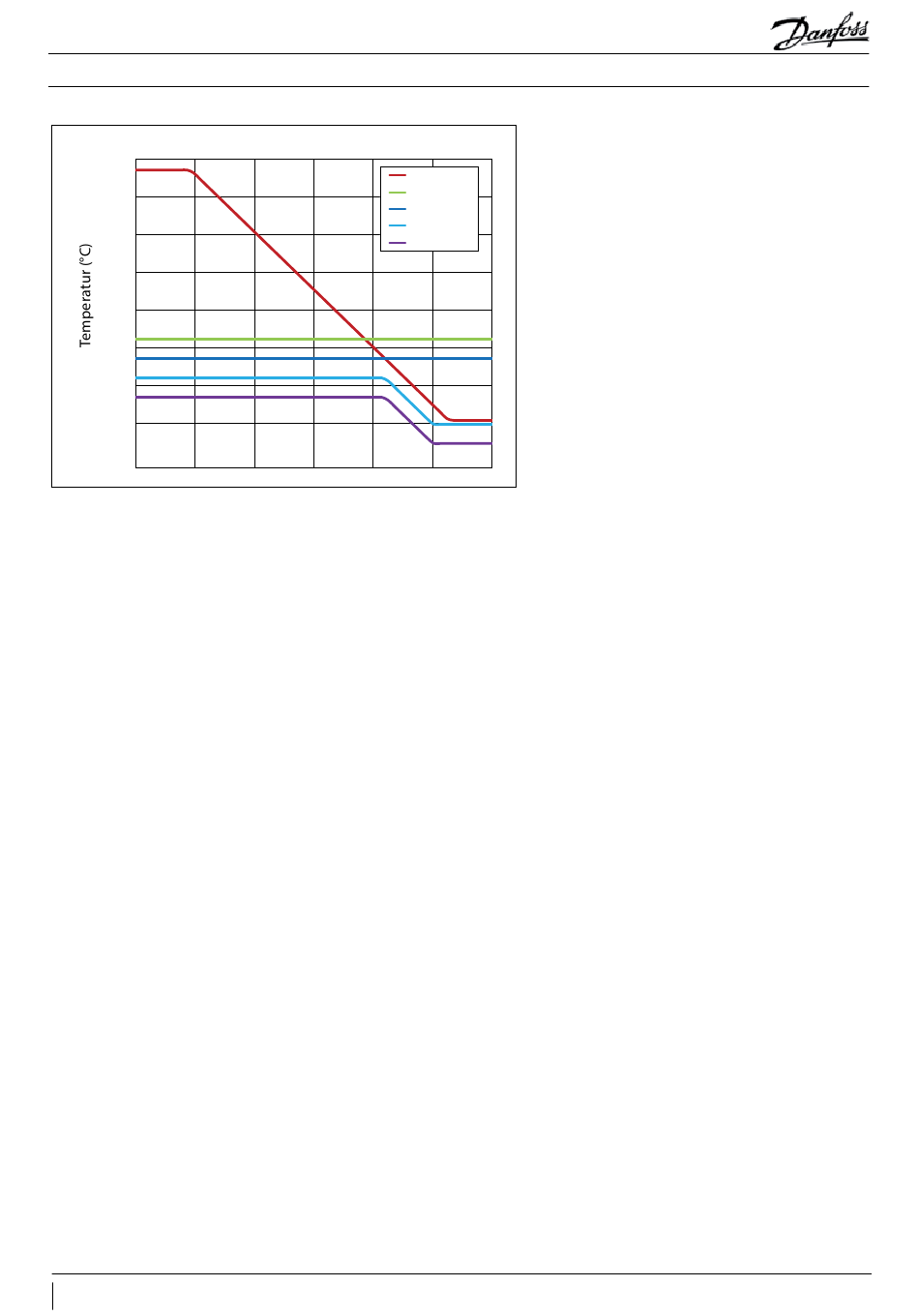

Dynamische Einstellungen

Ta
T Kühlraum
Ts Sollw
ND EIN
ND AUS
Vorteil der dynamischen Einstellungen:
Die LP-Grenzwerte werden an die
Umgebungstemperatur angepasst.
Das Abpumpen ist leichter im Sommer,
wenn nicht auf einen sehr niedrigen Druck
abgepumpt werden muss. Im Winter liegt
ND EIN immer unter Ta, um sicherzustellen,
dass der Verflüssigungssatz immer
neu gestartet werden kann.
