Danfoss Optyma iCO2 Anwendungsleitfaden Seite 52

Anwendungsleitfaden

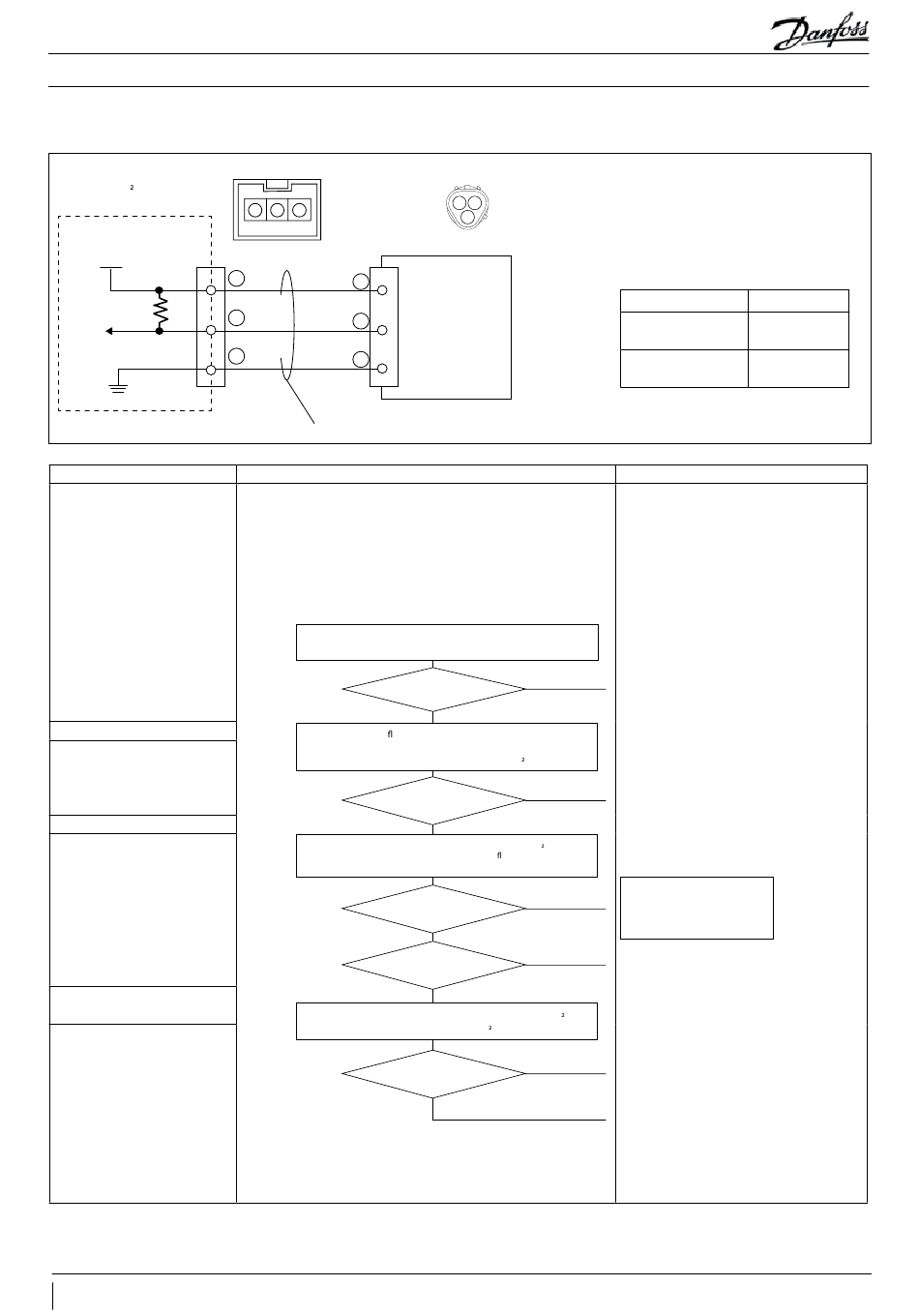

Fehlercode A17 – Alarm anormaler Hochdruck (Fühler B1)
Optyma TM iCO
Elektronischer Regler
CN204
5 V DC
Ausgang
1. Erkannter Zustand
Hochdruckfühler-Messumformer
(B1) mehr als 140 bar (0,5 s)
2. Zeitpunkt der Erkennung
Verdichter in Betrieb
3. Geschätzte Ursachen
1. Hochdruckfühler
2. Lüftermotor
3. Elektronischer Regler
Optyma™ iCO2
4. Expansionsventil
5. CO2-Zyklus
6. Gaskühler
4. Maßnahme, bei der ein Fehler
aufgetreten ist
Optyma™ iCO2 unterbricht den
Betrieb, wenn die Abweichung
nach 10-maliger Wiederholung
weiterhin besteht
Hinweis
Wiederholung der Regellogik:
Betrieb nach 3 Min. Betriebsstopp
wieder aufnehmen.
52
AB399636244436de-000203
11. Fehlersuche und -behebung: Diagnose für Fehlercodes
CN204 (Seite des elektronischen Reglers)
1 2 3
1 RD V cc
1
V out
2 WT
2
3 BK Erde
3
Verbindungskabel Hochdruckfühler
Diagnoseablauf
1. Sichtprüfung auf Folgendes durchführen: Trennung/ungewöhnliche
Schwankungen/Feuchtigkeitseintritte/Festklemmen des
Anschlusskabels/geschlossene Serviceventile/Gaskühlerblockade
(luftseitig)
2. Prüfen, ob Rohre verbogen/blockiert oder Filter verstopft sind
3. Die Diagnose anhand des folgenden Ablaufdiagramms nur dann
durchführen, wenn bei der Sichtprüfung keine Abweichungen
festgestellt werden.
Widerstände für einen Druckfühler (B1) messen
Schalten Sie den Ver üssigungssatz aus, warten Sie fünf Minuten und
schalten Sie die Einheit wieder ein. Überprüfen Sie dann Folgendes:
・ Korrosion des elektronischen Reglers Optyma™ iCO
Annulieren Sie die Fehlercodes und starten Sie die Optyma™ iCO -Einheit neu.
Um alle Alarme zurückzusetzen, schalten Sie den Ver üssigungssatz aus,
warten Sie fünf Minuten und schalten Sie die Einheit wieder ein.
Tauschen Sie den elektronischen Regler des Optyma™ iCO
aus und starten Sie Optyma™ iCO dann neu
Wenn das Problem nicht allein durch das Prüfen von Optyma™ iCO2
gelöst werden kann, besteht die Gefahr von Lecks oder Blockaden
im Verdampfer oder in den Rohren zwischen einem Verdampfer
und Optyma™ iCO2. Bitte überprüfen Sie diese ebenfalls.
2 1
Druckfühlerseite
3
Hochdruckfühler
(B1)
JA
Defekte Leitung
oder Kurzschluss?
NEIN
JA
Korrosion?
(Abschnitt CN204)
NEIN
NEIN
Tick-Geräusch?
(Schrittmotorventil)
JA
JA
Normaler Betrieb?
NEIN
JA
Normaler Betrieb?
NEIN
Klemmen Sollwert Ventil
① Rot – ③ Schwarz
5,6 kΩ
(V cc – Erde)
Rot – Schwarz
② ③
7,3 kΩ
(V out – Erde)
Ursache (ergriffene Maßnahme)
Fehler Hochdruckfühler (B1) oder Kabel
(fehlerhafte Teile austauschen)
Fehlerhafte Teile austauschen
Prüfen und Reparieren
von Expansionsventil
oder Bypassventil
Auf Folgen achten
Fehler Elektronischer Regler Optyma™ iCO2
(Reparatur abgeschlossen)
Fehler Optyma™ iCO2 (Blockade)
