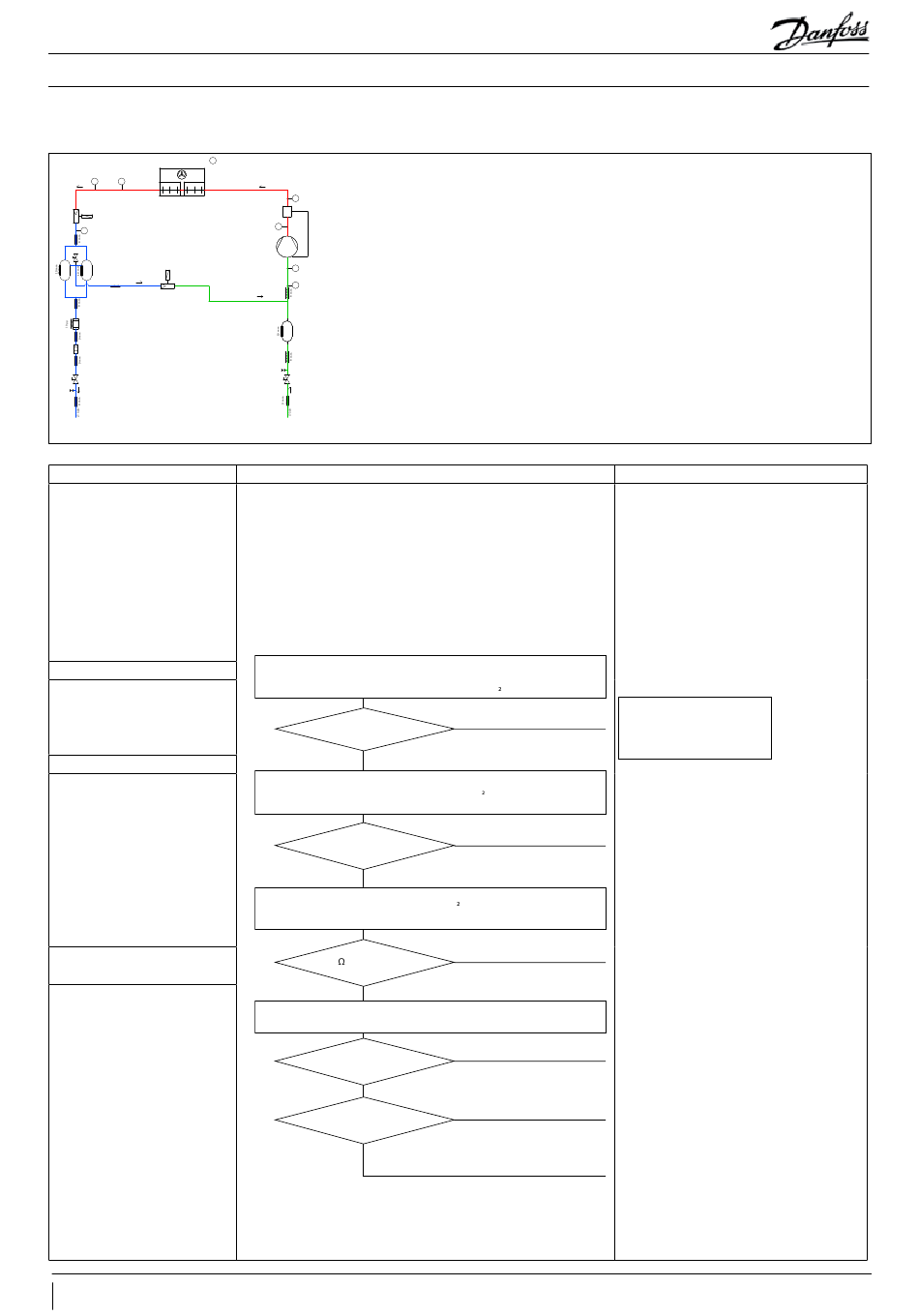

Fehlercode A96 - Fehler Heißgastemperatur (R1) - Danfoss Optyma iCO2 Anwendungsleitfaden

Vorschau ausblenden Andere Handbücher für Optyma iCO2:
Inhaltsverzeichnis

Werbung

Anwendungsleitfaden
Fehlercode A96 – Fehler Heißgastemperatur (R1)
PS: 140 bar
B1 (PT1)
R5 (TT5)
PT
TT
GC1
GC2
ND-11R
V1
TT
R4 (TT4)
PRV
V2
RIC
RIC
∅ 3/8''
9 mm
ND-12R
Receiver valve control
receiver pressure
LF
DMT 083s
023Z8409
SG
SV1
009L7582
SV
LL
ODS 3/8''
1. Erkannter Zustand
Ref. Verdichteraustrittstemp. :
Tco muss mindestens 5 s lang
138 °C oder höher sein.
2. Zeitpunkt der Erkennung
Wenn Verdichter EIN ist
3. Geschätzte Ursachen
1. Thermistor ist nicht richtig
angeschlossen.
2. Gaskühler (Luftstromfehler)
3. Elektronischer Regler
Optyma™ iCO2
4. Expansionsventil
5. Bypassventil
6. CO2-Zyklus
4. Maßnahme, bei der ein Fehler
aufgetreten ist
Optyma™ iCO2 unterbricht den
Betrieb, wenn die Abweichung
nach 10-maliger Wiederholung
weiterhin besteht
Hinweis
Wiederholung der Regellogik:
Betrieb nach 3 Min. Betriebsstopp
wieder aufnehmen.
60
AB399636244436de-000203
11. Fehlersuche und -behebung: Diagnose für Fehlercodes
TT R2 (TT2)
ACC – Flüssigkeitsabscheider
Vol 0,27 L
PS 140 bar
PED a4p3
∅ 3/8''
B1 – Hochdruckfühler
PS
B3 (PS 1)
B2 – Niederdruckfühler
CPOS
B3 – Hochdruckschalter
TT
R1 (TT1)
CP – Umrichterbetriebener Scrollverdichter
CP
TT
R3 (TT3)
CPOS – Ölabscheider am Verdichter
PT B2 (PT 2)
R1 – Heißgastemperaturfühler
R2 – Umgebungstemperaturfühler
R3 – Sauggastemperaturfühler
Vol 2,5 L
ACC
PS 80 bar
R4 – Eintrittstemperaturfühler Sammler
PED cat I
R5 – Austrittstemperaturfühler Gaskühler
V1 – Expansionsventil (Hauptventil)
SV
SV2
009L7582
V2 – Expansionsventil (Gasbypass)
PRV – Druck-Sicherheitsventil
SL
ODS 3/8''
Diagnoseablauf
1. Sichtprüfung auf Folgendes durchführen: Trennung/ungewöhnliche
Schwankungen/Feuchtigkeitseintritte/Festklemmen des
Anschlusskabels/geschlossene Serviceventile/Gaskühlerblockade
(luftseitig)
2. Prüfen, ob Rohre verbogen/verstopft oder Filter verstopft sind
3. Prüfen, ob das Öl bei der Installation ordnungsgemäß eingefüllt wurde
4. Wenn ein anderer Fehlercode angezeigt wird, das Diagnoseverfahren
für diesen Fehlercode befolgen.
5. Wenn keine anderen Fehler angezeigt werden, befolgen Sie
das nachstehende Verfahren:
Schalten Sie die Netzstromversorgung (230 V AC) des Systems aus und nach
5 Minuten wieder ein. Vergewissern Sie sich, dass das Tick-Geräusch (Nullrück-
stellung für Schrittmotorventil EXV) aus der Optyma™ iCO -Einheit ertönt.
Tick-Geräusch (z. B. EXV)?
JA
Annulieren Sie die Fehlercodes durch Ein- und Ausschalten der Versorgungsspannung
und schalten Sie die Stromversorgung des Optyma™ iCO aus und nach 1 Minute
wieder ein. Überprüfen Sie die Betriebsbedingungen im Wartungsmodus. 
Nur A96 wird angezeigt
JA
Unterbrechen Sie den Betrieb des Optyma™ iCO , messen Sie den Widerstandswert
der Heißgasthermistorteile (siehe Diagnoseablauf für Fehlercode E32).
1,0 k oder niedriger?
NEIN
Überprüfen Sie den Anschluss und ermitteln Sie, ob ein Fehler
am Gaskühleraustritt/Heißgasthermistor vorliegt
Anschlussfehler der
Thermistoren?
NEIN
Ist normaler Betrieb
möglich?
NEIN
Wenn das Problem nicht allein durch das Prüfen von Optyma™ iCO2
gelöst werden kann, besteht die Gefahr von Lecks oder Blockaden
im Verdampfer oder in den Rohren zwischen einem Verdampfer
und Optyma™ iCO2. Bitte überprüfen Sie diese ebenfalls.
Vol. 2,5 l PS 80 bar PED Kat. 1
mit Ölabscheider, Saugvolumen
des Verdichters 1,2 l PS 80 PED Kat. 1
Hochdruckventilregelung Gaskühlerdruck
Sammlerventilregelung Sammlerdruck
NEIN
Nein (anderer Fehlercode
wird angezeigt)
JA
JA
JA
GC1 – MCHE Gaskühler 1
GC2 – MCHE Gaskühler 2
LF – Flüssigkeits-Filtertrockner
LL – Flüssigkeitsleitung
PRV – Druck-Sicherheitsventil an Sammler
Pset = 80 bar
RIC – Sammler Vol. 2,5 l PS 80 bar PED Kat. 1
SG – Schauglas mit Feuchtigkeitsanzeige
SL – Saugleitung
SV – Schraderventil
SV1 – GBCH Servicekugelventil 1
(Flüssigkeitsleitung)
SV2 – GBCH Servicekugelventil 2 (Saugleitung)
Rote Leitung – Hochdruckleitung
Blaue Leitung – Flüssigkeitsleitung
Grüne Leitung – Saugleitung
Schwarze Leitung – Ölleitung
Ursache (ergriffene Maßnahme)
Prüfen und Reparieren
von Expansionsventil
oder Bypassventil
Diagnose auf der Grundlage dieser
Fehlercodes durchführen (z. B. A17, A34)
Fehler Heißgasthermistor
(Thermistorsatz austauschen)
Fehler Thermistoranschluss
(ordnungsgemäß verbinden)
Auf Folgen achten
Prüfen Sie insbesondere, ob die Überhitzung
über 30 °C liegt und Optyma™ iCO2 über
den Druckschalter gestoppt wird.
CO2-Kreislauf oder Gaskühlerfehler (Blockade)
