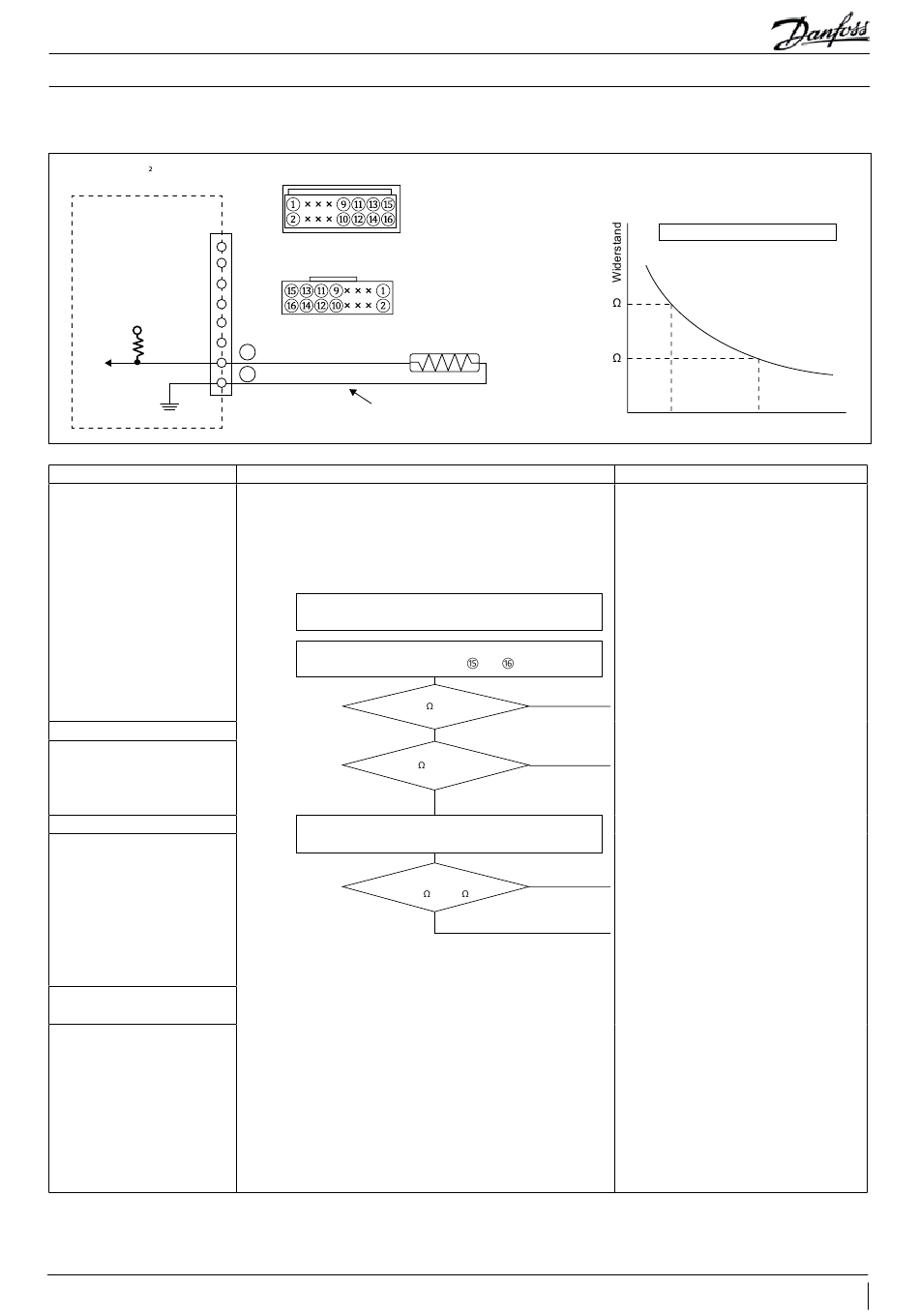

Fehlercode E32 – Fehler Heißgasthermistor (R1)
Optyma™ iCO
Elektronischer Regler
CN203
5 V DC
1. Erkannter Zustand
1. Drahtbruch
(-40 °C oder niedriger, für 10 s)
2. Kurzschluss
(200 °C oder höher, für 10 s)
2. Zeitpunkt der Erkennung
Versorgungsspannung EIN
3. Geschätzte Ursachen
1. Thermistor
2. Verbindungsfehler Anschluss,
Reißen des Kabels
3. Elektronischer Regler
Optyma™ iCO2
4. Maßnahme, bei der ein Fehler
aufgetreten ist
Betrieb des Optyma™ iCO2
wird unterbrochen.
© Danfoss | Climate Solutions | 2023.08
11. Fehlersuche und -behebung: Diagnose für Fehlercodes
CN203 (Seite des elektronischen Reglers)
Seite des Thermistorsatzes
Umgebungsthermistor (R2)
15 WH
16 WH
Thermistorsatz
Diagnoseablauf
1. Sichtprüfung auf Folgendes durchführen: Trennung/ungewöhnliche
Schwankungen/Feuchtigkeitseintritte/Festklemmen des
Anschlusskabels
2. Die Diagnose anhand des folgenden Ablaufdiagramms nur dann
durchführen, wenn bei der Sichtprüfung keine Abweichungen
festgestellt werden.
ACHTUNG: Schalten Sie die Netzversorgung (230 V AC)
zum System aus
CN203, messen Sie den Widerstand des Heißgasthermistors
durch Messen der Klemmen zwischen
Ca. 1600 k oder höher?
NEIN
Ca. 0,11 k oder niedriger?
NEIN
Verbinden Sie die Anschlüsse wieder und überprüfen Sie
die Thermistortemperatur im Wartungsmodus erneut
Normalwert, zwischen
1600 k ÷0,11 k ?
Normal
Hinweis
Überprüfung des Widerstandswerts:
(Thermistor von Hand halten)
1. Widerstandswert lesen
2. Temperatur zwischen den Werten in der Widerstands-Temperatur-
Tabelle und dem gemessenen Wert abgleichen.
(Kriterien:
Liegt eine Abweichung von 10 % oder mehr vor, wird dies als nicht OK
bewertet. Thermistor austauschen)
Ca. 1600 k
Ca. 0,11 k
-40 °C
Ursache (ergriffene Maßnahme)
und
JA
Heißgasthermistor defekt
(Thermistor austauschen)
JA
Heißgastemperatur-Thermistor
kurzgeschlossen (Thermistor austauschen)
Fehler Elektronischer Regler Optyma™ iCO2
Anormal
(Elektronischen Regler des Optyma™ iCO2
austauschen)
Reparatur abgeschlossen
(Auf Folgen achten)
Eigenschaften des Thermistors
250 °C Temp.
