6.15 Berechnung der Kältemittelfüllmenge
Verwenden Sie Kälte-CO2 der Reinheit 99,995 % (Klasse 4,5), Luftfeuchtigkeit H2O < 5 ppm.
Die Kältemittelfüllmenge muss berechnet werden, und die Systemfüllung muss mithilfe einer Waage erfolgen. Verwenden Sie das Schauglas
NICHT als Indikator für die korrekte/falsche Füllmenge im System.
Die Kältemittelfüllmenge kann anhand der bereitgestellten Excel-Datei berechnet werden.
Die Kältemittelfüllmenge kann auch anhand der folgenden Gleichungen ermittelt werden:
• Systemfüllmenge M = Verflüssigungssatz-Füllmenge + Flüssigkeitsleitungsfüllmenge + Verdampferfüllmenge.
• Der Verflüssigungssatz benötigt 2,15 kg CO2, um ordnungsgemäß zu arbeiten.
• Die Flüssigkeitsleitung enthält ca. 0,80 kg/l CO2. Dies entspricht 0,04 kg/m für die Flüssigkeitsleitung D3/8.
• Der Verdampfer enthält ca. 0,25 kg/l bei einer Verdampfungstemperatur TE = +10 °C und 0,15 kg/L bei TE = -5 °C.
Die Verflüssigungssatz-Füllmenge sollte nie mehr als 3,50 kg betragen. Die maximale Systemfüllmenge beträgt
dann 3,50 kg + Flüssigkeitsleitungsfüllmenge. Die maximale Verdampferfüllmenge beträgt 1,35 kg.
Füllmengengleichung
Systemfüllmenge M =
Verflüssigungssatz-Füllmenge
Systemfüllmenge M =

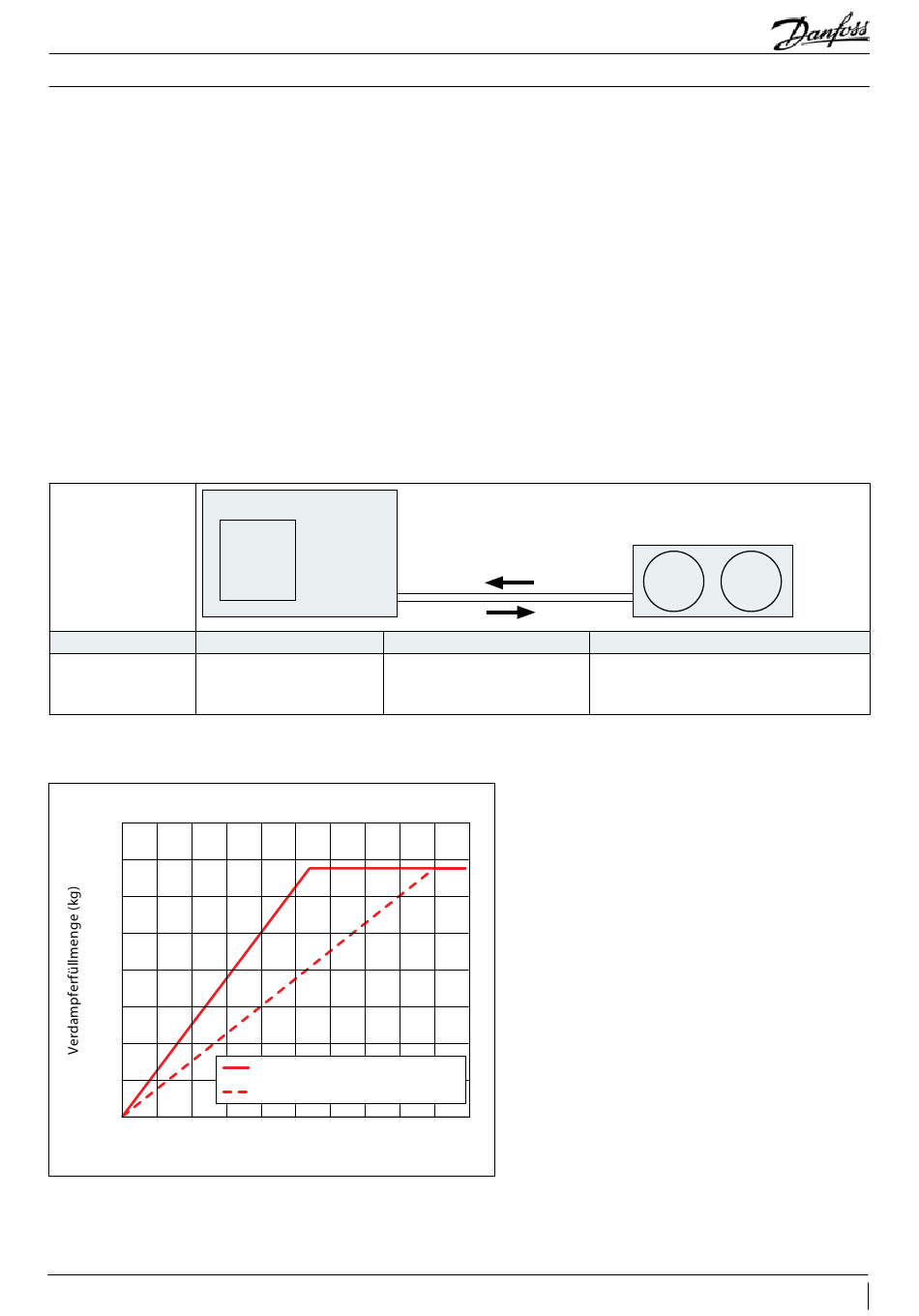

Die Füllmengen von Verdampfer und Flüssigkeitsleitung sind im Vergleich zu Volumen und Rohrdurchmesser unten angegeben.
Verdampferfüllmenge
1,60
1,40
1,20
1,00
0,80
0,60
0,40
0,20
0,00
0
1
2
Verdampfervolumen (Liter)
© Danfoss | Climate Solutions | 2023.08
6. Installation
iCO2
2,15 kg
volumen entsprechend 0,04 kg/m
Verdampfungstemp. +10 °C, Füllmenge M = 0,25 kg/l
Verdampfungstemp. -5 °C, Füllmenge M = 0,15 kg/l
3
4
5
6
7
8
+ Flüssigkeitsleitungsfüllmenge
+ 0,80 kg/l x Flüssigkeitsleitungs-
für Flüssigkeitsleitung D3/8.
9
10
Verdampfer
+ Verdampferfüllmenge
+ 0,25 kg/l * Verdampfervolumen bei TE = +10 °C
+0,15 kg/l * Verdampfervolumen bei TE = -5 °C
Aber nicht mehr als 1,35 kg.
