Komplettverflüssigungssatz
Optyma™ iCO 2 (transkritisch/drehzahlgeregelt)
Universelle Anwendung

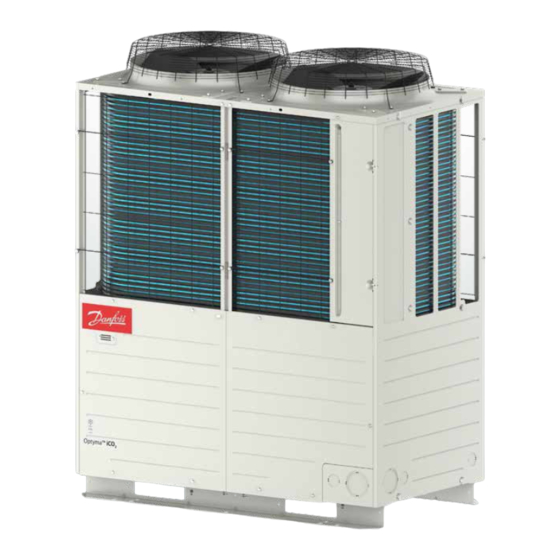

Abb. 1 OP-UPAC015COP04E
© Danfoss | Climate Solutions | 2023.02 | LCA012A024
1 - Einführung ................................................................................................ 6
2 - Handhabung und Lagerung .............................................................. 7
3 - Sicherheitsvorkehrungen bei der Installation ............................. 7
4 - Installation ................................................................................................ 9
5 - Druckprobe.............................................................................................12
6 - Evakuierung............................................................................................13
7 - Elektrische Anschlüsse .......................................................................21
8 - Befüllung des Systems ........................................................................23
9 - Einstellung des elektronischen Reglers ........................................24
11 - Betrieb ....................................................................................................38
13 - Unterstützung bei der Auslieferung ...........................................39
14 - Wartung .................................................................................................39
15 - Einbauerklärung ................................................................................43
16 - Garantie .................................................................................................44
17 - Entsorgung ...........................................................................................45
18 - Wartung ................................................................................................45
Anhang A - Technische Daten ...................................................... 48
Annex B - Maßzeichnungen und RI-Fließbild ........................... 50
Anhang C - Schaltplan .................................................................. 54
Anhang D - Installationsübersicht .............................................. 56
Anhang E - Kältemittelübersicht ................................................. 57
Anhang F - Prüfliste ....................................................................... 58
118A5495A - AN405821998738de-000102 | 1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Danfoss Optyma iCO2

Inhaltszusammenfassung für Danfoss Optyma iCO2

  • Seite 1: Inhaltsverzeichnis

    Annex B – Maßzeichnungen und RI-Fließbild ......50 Anhang C – Schaltplan ..............54 Anhang D – Installationsübersicht ..........56 Abb. 1 OP-UPAC015COP04E Anhang E – Kältemittelübersicht ..........57 Anhang F – Prüfliste ............... 58 118A5495A - AN405821998738de-000102 | 1 © Danfoss | Climate Solutions | 2023.02 | LCA012A024...
  • Seite 2 Achten Sie bei der Verwendung eines Brenners darauf, dass keine in der Nähe befindlichen Teile, Ölrückführungsleitungen oder Schallschutzabdeckungen durch die Flamme beschädigt werden. Wenn die Ölrückführungsabdeckung beschädigt wird, kann unter Hochdruck stehendes Öl herausspritzen und einen Brand oder Verletzungen verursachen. 118A5495A - AN405821998738de-000102 | 2 © Danfoss | Climate Solutions | 2023.02 | LCA012A024...
  • Seite 3 Verwenden Sie einen Leistungsschalter mit einem Kontaktabstand der Kategorie 3 oder höher an der Versorgungsspannung. Schirmen Sie Kommunikationskabel ab, die für die Kommunikation und die Fernüberwachung der Inneneinheit verwendet werden. © Danfoss | Climate Solutions | 2023.02 | LCA012A024 118A5495A - AN405821998738de-000102 | 3...
  • Seite 4 Montieren oder stellen Sie keine Gegenstände an oder auf den Verflüssigungssatz. Sie könnten sich verletzen, wenn Sie stürzen, die Maschine beschädigen oder den Gegenstand fallen lassen. Berühren Sie die Gaskühlerlamelle nicht direkt mit den Händen. Es besteht Verletzungsgefahr. ACHTUNG © Danfoss | Climate Solutions | 2023.02 | LCA012A024 4 | AN405821998738de-000102 - 118A5495A...
  • Seite 5 Vorsicht geboten. Öl wird auf der Hochdruckseite des Scroll-Rollkolbenverdichters zurückgehalten. WARNUNG Insbesondere beim Befüllen oder Ablassen von Öl während Wartungs-, Service- oder Probelaufarbeiten ist Vorsicht geboten. © Danfoss | Climate Solutions | 2023.02 | LCA012A024 118A5495A - AN405821998738de-000102 | 5...

  • Seite 6: Einführung

    • Führen Sie das Kabel der Versorgungsspannung durch ein Metallrohr. Stellen Sie sicher, dass die Leitung geerdet ist. • Erden Sie die Kältemaschine und die Empfangsgeräte einzeln und unabhängig voneinander. © Danfoss | Climate Solutions | 2023.02 | LCA012A024 6 | AN405821998738de-000102 - 118A5495A...

  • Seite 7: Handhabung Und Lagerung

    • Es wird empfohlen, den Verflüssigungssatz auf Montagegummis oder Einheit in Reihe installiert, sind 10 mm zum nächsten Gerät ausreichend. Schwingungsdämpfern (nicht im Lieferumfang enthalten) zu montieren. Abb. 3 © Danfoss | Climate Solutions | 2023.02 | LCA012A024 118A5495A - AN405821998738de-000102 | 7...

  • Seite 8: Typische Installation

    Überwachen Sie sorgfältig die Lagerung und Härtung von Rohren, um sie vor Schmutz oder Feuchtigkeit zu schützen. Spülen mit Stickstoff vor dem Löten um Oxidablagerungen zu vermeiden. © Danfoss | Climate Solutions | 2023.02 | LCA012A024 8 | AN405821998738de-000102 - 118A5495A...

  • Seite 9: Spezifikationen

    Betriebs so angeordnet werden, dass sie mit über 5 0% der Nennleistung der Kühleinheit arbeiten. Modulregler Verwenden Sie spezielle Modulregler und Expansionsventile, die von Danfoss empfohlen werden Wählen Sie einen geeigneten Durchmesser (Kälteleistung) für das elektronische Expansionsventil. Expansionsventil Empfehlung (Beispiel) ... wenn 3 Einheiten an der Niederdruckseite angeschlossen sind: AKV 10P4.
  • Seite 10 1. Installieren Sie das Außengerät auf einem Ständer, der höher ist als die erwartete Schneefläche. 2. Installieren Sie die Einheit unter einem Dachvorsprung oder einem Schneedach (bauseits). © Danfoss | Climate Solutions | 2023.02 | LCA012A024 10 | AN405821998738de-000102 - 118A5495A...

  • Seite 11: Flüssigkeitsleitung

    Erste Vakuumtrocknung: mit 0,5 bar Stickstoff befüllen. Verwenden Sie immer Stickstoff. iii. Zweite Vakuumtrocknung Reduzierstück iv. Das Endvakuum muss danach auf -1 bar gehalten werden. Ist dies nicht der Fall, wiederholen Sie die Vakuumtrocknung und Vakuumbrechung. © Danfoss | Climate Solutions | 2023.02 | LCA012A024 118A5495A - AN405821998738de-000102 | 11...

  • Seite 12: Druckprobe

    Beginnen Sie beim Belüften mit Gas an der Niederdruckseite. (Achten Sie darauf, dass der Druck auf der Niederdruckseite des Verdichters nicht höher ist als der auf der Hochdruckseite.) © Danfoss | Climate Solutions | 2023.02 | LCA012A024 12 | AN405821998738de-000102 - 118A5495A...

  • Seite 13: Evakuierung

    Fehler auftritt, muss zusätzliches Öl für den Verflüssigungssatz nachgefüllt werden. • Die Zeit niedrigen Ölstands OLS1-2 während des Kompressorbetriebs kann mit Hilfe der 7-Segment-Anzeige „C42“ angezeigt werden. © Danfoss | Climate Solutions | 2023.02 | LCA012A024 118A5495A - AN405821998738de-000102 | 13...

  • Seite 14: Berechnung Der Füllmenge Des Öls Im Verflüssigungssatz Verwenden Sie Folgende Gleichung

    Ø12,7 10 m 10 m 10 m 40 m Gruppe c Entferntestes Gerät in Gruppe c Ø9,52 Ø9,52 Ø12,7 Ø15,88 10 m 10 m Abb. 16 © Danfoss | Climate Solutions | 2023.02 | LCA012A024 14 | AN405821998738de-000102 - 118A5495A...
  • Seite 15 3.300 2.780 ml 2.800 2.300 1.830 ml 1.800 20 m 40 m 60 m 80 m 100 m Gleiche Rohrlänge (m) Standard-Ölmenge Maximale Ölmenge Abb. 17 © Danfoss | Climate Solutions | 2023.02 | LCA012A024 118A5495A - AN405821998738de-000102 | 15...
  • Seite 16 6. Bitte beachten Sie, dass eine spezielle Vorrichtung (Handpumpe) erforderlich ist, wenn nach dem Betrieb des Verflüssigungssatzes Öl nachgefüllt werden soll. 7. Entsorgen Sie das Öl und den Behälter des Verflüssigungssatzes nach dem Öffnen gemäß den Vorschriften des jeweiligen Landes. © Danfoss | Climate Solutions | 2023.02 | LCA012A024 16 | AN405821998738de-000102 - 118A5495A...

  • Seite 17: Nachfüllen Von Öl In Den Verflüssigungssatz Nach Dem Betrieb

    Bezüglich dieser Kältemittelmengen siehe (3).1, (3).2 und (3).3. (3).1 Standard-Kältemittelmenge des Verflüssigungssatzes Standardkältemittelmenge des Verflüssigungssatzes (kg) Einstellung Verdampfungstemperatur ≤-5° C Einstellung Verdampfungstemperatur > -5° C 10,2 12,2 © Danfoss | Climate Solutions | 2023.02 | LCA012A024 118A5495A - AN405821998738de-000102 | 17...

  • Seite 18: Maximale Kältemittelfüllmenge

    Kältemittelmenge Rohrleitung = 0,098 (kg/m) x 10 (m) + 0,054 (kg/m) + (10 (m) + 10 (m)) + 0,025 (kg/m) x (5 (m) + 5 (m)) = 2,3 kg..... (a) © Danfoss | Climate Solutions | 2023.02 | LCA012A024 18 | AN405821998738de-000102 - 118A5495A...

  • Seite 19: 40 60 80 100 Ø12,7 Gleiche Rohrlänge (M)

    Eine Überladung mit Kältemittel kann zu einem Rücklauf der Flüssigkeit aus dem Mitteldrucksammler führen. Achten Sie während des Betriebs des Verflüssigungssatzs darauf, dass der Überhitzungsgrad an der Kompressor-Unterkuppel (Ölsumpf-Temperatur minus Sättigungstemperatur des Mitteldrucksensors) nicht unter 10 Kelvin sinkt. © Danfoss | Climate Solutions | 2023.02 | LCA012A024 118A5495A - AN405821998738de-000102 | 19...
  • Seite 20 5. Auch wenn der Druck im Kältemittelbehälter abgefallen ist, den Zylinder aus Sicherheitsgründen nie höher als 40°C erhitzen. 6. Legen Sie die Flasche während des Füllvorgangs nicht flach hin. © Danfoss | Climate Solutions | 2023.02 | LCA012A024 20 | AN405821998738de-000102 - 118A5495A...

  • Seite 21: Elektrische Anschlüsse

    Ziehen Sie beim Festziehen der elektrischen Leitungen und der Kabel des Betriebskreises an der Klemmenleiste die Schrauben mit den in der Tabelle rechts angegebenen Drehmomenten an. Schraubengröße Drehmoment (Nm) 1,0~1,3 2,0~2,5 4,0~5,0 9,0~11,0 18,0~23,0 © Danfoss | Climate Solutions | 2023.02 | LCA012A024 118A5495A - AN405821998738de-000102 | 21...
  • Seite 22 • Schließen Sie das Signalkabel an A, B an der Klemmleiste an. • Signalkabel haben die gleiche Polarität. Verbinden Sie diese wie in Abb. 24 gezeigt. © Danfoss | Climate Solutions | 2023.02 | LCA012A024 22 | AN405821998738de-000102 - 118A5495A...

  • Seite 23: Befestigungsband Für Signalkabel

    • Die Anlage wird dann weiter befüllt, bis die Installation beim Betrieb einen stabilen Nennzustand erreicht hat. • Lassen Sie den Einfüllstutzen niemals an den Kreislauf angeschlossen. © Danfoss | Climate Solutions | 2023.02 | LCA012A024 118A5495A - AN405821998738de-000102 | 23...

  • Seite 24: Einstellung Des Elektronischen Reglers

    Geräte des Kühlungskreislaufs und die elektrischen/elektronischen Bauteile überschritten werden könnten. Sobald durch die Regelung der Betriebszustand innerhalb des zulässigen Bereichs wieder hergestellt ist, wird die Schutzregelungsfunktion freigegeben und sie kehrt in den normalen Betrieb zurück. © Danfoss | Climate Solutions | 2023.02 | LCA012A024 24 | AN405821998738de-000102 - 118A5495A...

  • Seite 25: Erklärung Der Regelung

    5. Displaywechsel: Im Sonderdisplay werden andere Angaben als CXX, PXX und FXX angezeigt. Bei Sonderdisplay [CXX] Sonderdisplay Tastenbedienung Freigabe Sonderdisplay 10 s lang ohne Funktion* Automatischer Vorlauf Tastenbedienung Abb. 26 © Danfoss | Climate Solutions | 2023.02 | LCA012A024 118A5495A - AN405821998738de-000102 | 25...
  • Seite 26 0, 1 Externer Eingang (0: Geöffnet Zehnerstelle: CNS2 1: Kurz) (*2) Einerstelle: CNS3 Hunderterstelle: 52X1 0, 1 Relaisausgang (0: Geöffnet Zehnerstelle: 52X2 (Reserve) 1: Kurz) Einerstelle: (Ersatz) © Danfoss | Climate Solutions | 2023.02 | LCA012A024 26 | AN405821998738de-000102 - 118A5495A...

  • Seite 27: Datenanzeigeinhalte

    Ursache des Verdichterfehlers aufgetreten ist. 0~127 Erkennung 2 Dies bleibt so lange im EEPROM-Speicher, bis die Ursache für den Verdichterstopp durch den ersten Fehler nach dem Einschalten auftritt. © Danfoss | Climate Solutions | 2023.02 | LCA012A024 118A5495A - AN405821998738de-000102 | 27...
  • Seite 28 Erhöht oder verringert den Standardwert. Speziell für den Leistungsmessungsmodus. Allgemeine Einstellung, Anpassung <Einstellung Servicepersonal> durch Servicepersonal vor Ort 5: (Standard) Ölrückführdauer 1 Min. 5–10 70: (Standard) Ölrückführfrequenz 40–104 U/s © Danfoss | Climate Solutions | 2023.02 | LCA012A024 28 | AN405821998738de-000102 - 118A5495A...
  • Seite 29 E59-1 Verdichter Einschaltfehler (CM1) Mitteldruckfühler Leitung defekt (PSM) Dauerhaft Einmal Mitteldruckfühler Ausgangsfehler Dauerhaft Einmal Fehlerstopp externer Eingang Dauerhaft Einmal E88-1 Ölstandsfehler (CM1) Dauerhaft Einmal CPU-CPU Kommunikationsfehler © Danfoss | Climate Solutions | 2023.02 | LCA012A024 118A5495A - AN405821998738de-000102 | 29...
  • Seite 30 Wert. Wenn der Modulreglercode „r28“ auf 0 eingestellt ist, ist PsD der Wert +1,0 bar des mit dem Drehschalter des Verflüssigungssatzes eingestellten Werts und PsU der Wert -1,0 bar des mit dem Drehschalter des Verflüssigungssatzes eingestellten Werts. © Danfoss | Climate Solutions | 2023.02 | LCA012A024 30 | AN405821998738de-000102 - 118A5495A...
  • Seite 31 Unterkühlregister AUS (vollständig geschlossen) • Elektronisches Expansionsventil am Mitteldrucksammlereintritt AUS (vollständig geö net) Fehlerstopp Verdichter • Gaskühlerlüfter AUS nach Verzögerung NEIN 3 Min. Verzögerung abgelaufen? Abb. 27 © Danfoss | Climate Solutions | 2023.02 | LCA012A024 118A5495A - AN405821998738de-000102 | 31...

  • Seite 32: Freigabewert Erzwungene Frequenzminderung

    • Wenn die Heißgastemperatur (Td) auf 150 °C ansteigt, selbst wenn diese Regelung eingeschaltet ist, wird der Verflüssigungssatz mit dem Wiederholstopp angehalten. Nach dem 5. Wiederholungsstopp wird die Maschine mit dem Fehlerstopp dauerhaft angehalten. (Alarmcode „E36“ wird angezeigt.) © Danfoss | Climate Solutions | 2023.02 | LCA012A024 32 | AN405821998738de-000102 - 118A5495A...

  • Seite 33: Schließen

    Ölmenge ausgegeben. Wenn der Verdichter nach dem Neustart läuft und der Ölstandsschalter (OLS 1-2) 30 Sekunden lang ununterbrochen „Öl vorhanden“ erkennt, wird zurückgesetzt. © Danfoss | Climate Solutions | 2023.02 | LCA012A024 118A5495A - AN405821998738de-000102 | 33...
  • Seite 34 Regelung auf oder über den angegebenen Temperaturwert EEV-LB1 der Druckseite. EEV für Flüssigkeitsbypass Anfangsdrehzahl 40 U/s Verdichterdrehzahl Normale Regelung 0 U/s 3 Min. 0 U/s 105 s Abb. 33 © Danfoss | Climate Solutions | 2023.02 | LCA012A024 34 | AN405821998738de-000102 - 118A5495A...

  • Seite 35: Vorgehensweise Und Vorsicht Bei Der Inbetriebnahme

    6. Schalten Sie die Versorgungsspannung mindestens 6 Stunden vor dem Start des Verdichters ein, um die Kurbelgehäuseheizung ohne Einschalten des Betriebsschalters (CNS2) zu aktivieren. 7-Segment-Display Betriebsschalter (CNS2) Halterung Karton Karton Abb. 34 © Danfoss | Climate Solutions | 2023.02 | LCA012A024 118A5495A - AN405821998738de-000102 | 35...

  • Seite 36: Einstellung Der Hochdruckabschaltung

    Die Einstellung kann auch während des Betriebs des Verflüssigungssatzes geändert werden. Die Einstellung bei Auslieferung ist „SW1“=„0“, „SW2“=„0“. Eine Anleitung zur Einstellung des Druckwerts ist unten dargestellt. *1 Die Verdampfungstemperatur ist die gesättigte Temperatur des Saugdrucks. © Danfoss | Climate Solutions | 2023.02 | LCA012A024 36 | AN405821998738de-000102 - 118A5495A...

  • Seite 37: Dip-Schalter

    Druck gleich „Saugastemperatur (Einstellwert) -5 °C“ 25,47 bar Nach Nach Druck gleich „Sauggastemperatur (Einstellwert) -10 °C“ 21,89 bar oben unten Druck gleich „Sauggastemperatur (Einstellwert) -15 °C“ 18,68 bar Abb. 38 © Danfoss | Climate Solutions | 2023.02 | LCA012A024 118A5495A - AN405821998738de-000102 | 37...

  • Seite 38: Betriebsbereich

    (Die auf einmal hinzuzufügende Ölmenge sollte 500 ml als Richtwert betragen.) Nach dem Nachfüllen des Öls wiederholen Sie zur Überprüfung des Betriebs ab (1), 2 bis das „7-Segment-Display“ „0“ anzeigt. © Danfoss | Climate Solutions | 2023.02 | LCA012A024 38 | AN405821998738de-000102 - 118A5495A...

  • Seite 39: Funktionsprüfung Der Schutzvorrichtung

    • Sorgen Sie dafür, dass der Verflüssigungssatz sauber ist und bleibt. Vergewissern Sie sich weiterhin, dass die Bauteile des Verflüssigungssatzes, die Rohre und die elektrischen Anschlüsse frei von Rost und Oxidation sind. © Danfoss | Climate Solutions | 2023.02 | LCA012A024 118A5495A - AN405821998738de-000102 | 39...

  • Seite 40: Wartung Und Überprüfung

    • Achten Sie bei der Entsorgung des Verflüssigungssatzes darauf, das Kältemittel vorher aufzufangen. • Wenn die Fehlerursache nicht bekannt ist, überprüfen Sie den Verflüssigungssatztyp, die Produktions-Nr. und den Fehlerzustand und melden Sie diese dem angegebenen Wartungsunternehmen. © Danfoss | Climate Solutions | 2023.02 | LCA012A024 40 | AN405821998738de-000102 - 118A5495A...

  • Seite 41: Einstellposition

    5: (Standard) 0~20 2: Eingang geräuscharmer Modus 3: Fehler zurücksetzen 4: Eingang für erzwungene Ölrückführung CNG2 9: (Standard) 0~20 5: Eingang Schneeregelung Gaskühlerlüfter 9: Mehrstufiger Bedarfseingang © Danfoss | Climate Solutions | 2023.02 | LCA012A024 118A5495A - AN405821998738de-000102 | 41...

  • Seite 42: Bei Fehlerstopp

    Frequenzumrichter Ausgang des Frequenzumrichters prüfen oder Verdichter austauschen Erkennung des anormalen Ausgangsstroms E42-1 Stromunterbrechung des Frequenzumrichters Verdichterverkabelung, Verkabelung oder Leistungs- Anschluss unterbrochen oder Kurzschluss transistor austauschen © Danfoss | Climate Solutions | 2023.02 | LCA012A024 42 | AN405821998738de-000102 - 118A5495A...

  • Seite 43: Einbauerklärung

    Gestaltung von gewerblichen Kühllagerschränken, Schnellkühlern/-frostern, Verflüssigungssätzen und Prozesskühlern. • Verflüssigungssatzmessungen erfolgen gemäß der Norm „EN 13771-2:2017“ – Kältemittel-Verdichter und Verflüssigungssätze für die Kälteanwendung – Leistungsprüfung und Prüfverfahren – Teil 2: Verflüssigungssätze © Danfoss | Climate Solutions | 2023.02 | LCA012A024 118A5495A - AN405821998738de-000102 | 43...

  • Seite 44: Garantie

    • Öffnung des Verdichters/Rückgabe eines unversiegelten Verdichters • Rost, Wasser oder Farbstoff zur Lecksuche im Inneren des Verdichters • Verwendung eines von Danfoss nicht zugelassenen Kälte- oder Schmiermittels • Jegliche Abweichung von den Hinweisen zur Installation, Anwendung oder Wartung • Benutzung in mobilen Anwendungen •...

  • Seite 45: Entsorgung

    Anleitungen 17 – Entsorgung Danfoss empfiehlt die Entsorgung der Verflüssigungssätze und des Öls durch ein entsprechend qualifiziertes Unternehmen am Standort der Anlage. Wenn der Verflüssigungssatz nach einem Umzug an einem neuen Standort wieder installiert wird, sind besondere Maßnahmen erforderlich. Wenden Sie sich an Ihren Händler oder an den angegebenen Ansprechpartner des Herstellers.

  • Seite 46: Anleitung "Kabelbaum" Für Externen Eingang

    Gültig *1 Bedarfseingang: P04 *2 Sollwerteinstellung Eingang bei mehrstufigem Bedarf: 0 %, 40 %, 60 %, 80 % PF22: AUS → 000 → 040 → 060 → 080, P14, P15 © Danfoss | Climate Solutions | 2023.02 | LCA012A024 46 | AN405821998738de-000102 - 118A5495A...

  • Seite 47: Funktion

    Ausgang Verdichter EIN Ersatz (Die Ersatzeinstellung entspricht der Standardeinstellung.) Ausgang Lüfter EIN Ersatz (Die Ersatzeinstellung entspricht der Standardeinstellung.) Ausgang Ölrückführungsbetrieb Ersatz (Die Ersatzeinstellung entspricht der Standardeinstellung.) © Danfoss | Climate Solutions | 2023.02 | LCA012A024 118A5495A - AN405821998738de-000102 | 47...

  • Seite 48: Anhang A - Technische Daten

    10 mm zum nächsten Gerät ausreichend. (*2) Ein Abstand von 330 mm ist erforderlich, wenn das Netzkabel von der L2-Seite eingeführt wird und die Einheiten in Reihe installiert werden. © Danfoss | Climate Solutions | 2023.02 | LCA012A024 48 | AN405821998738de-000102 - 118A5495A...

  • Seite 49: Ausführung Dieser Version

    Nicht möglich Ölabscheider Heißgastemperaturfühler Sauggastemperaturfühler Umgebungstemperaturfühler HD-/ND-Alarm Einspritzungssatz Vormontiert Einstellbare Verzögerungszeit (Verdichter) Ja (im Regler verfügbar) Elektronisches Expansionsventil Magnetventil Sammler Serviceventile Akkumulator Ölabscheider Unterkühlregister Sicherheitsventil Absperrventil Rückschlagventil © Danfoss | Climate Solutions | 2023.02 | LCA012A024 118A5495A - AN405821998738de-000102 | 49...

  • Seite 50: Annex B - Maßzeichnungen Und Ri-Fließbild

    Gewicht des Produkts (*) Angabe der Nennausgangsleistung des Verdichtermotors Die Nenndrehzahl bei Tiefkühlung oder Kühlung wird zugrunde gelegt, je nachdem welcher Wert größer ist. OP-UPAC015COP04E ... Nenndrehzahl 104 U/s © Danfoss | Climate Solutions | 2023.02 | LCA012A024 50 | AN405821998738de-000102 - 118A5495A...

  • Seite 51: Konstruktionszeichnung

    Sicherheitsventil Serviceanschluss Niederdruckseite Temperaturfühler Saugrohr Schauglas Eintritt Kältemittelgas ø19,05 Kupferrohr, Lötanschluss Austritt üssiges Kältemittel ø12,7 Kupferrohr, Lötanschluss Temperaturfühler Flüssigkeitsleitung EEV für Unterkühlregister Alle Abmessungen in mm © Danfoss | Climate Solutions | 2023.02 | LCA012A024 118A5495A - AN405821998738de-000102 | 51...
  • Seite 52 COP bei Nennbedingungen 1,44 0,79 Leistungsregler Stufe/Variabel Verringerungskoeffizient für feste 0,25 und stufenweise Einheiten Schalldruckpegel Der A-bewertete Schalldruckpegel überschreitet nicht 70 dB(A). (bei einer Entfernung von 1 m zur Produktoberfläche) © Danfoss | Climate Solutions | 2023.02 | LCA012A024 52 | AN405821998738de-000102 - 118A5495A...
  • Seite 53 Anleitungen © Danfoss | Climate Solutions | 2023.02 | LCA012A024 118A5495A - AN405821998738de-000102 | 53...

  • Seite 54: Anhang C - Schaltplan

    Anleitungen Anhang C – Schaltplan © Danfoss | Climate Solutions | 2023.02 | LCA012A024 54 | AN405821998738de-000102 - 118A5495A...
  • Seite 55 Verwenden Sie den beigefügten Kabelbaum und stellen Sie sicher, dass der Anschluss an das Relais der Einheit erfolgt (Spulenwiderstand von 750 Ohm oder mehr wird vor Ort bereitgestellt). © Danfoss | Climate Solutions | 2023.02 | LCA012A024 118A5495A - AN405821998738de-000102 | 55...

  • Seite 56: Anhang D - Installationsübersicht

    4. Verwenden Sie bei der Gasleckageprüfung ein Gerät speziell für R744. Gehäuseblech installieren Probelauf Probelauf (Funktionsprüfung) 1 Kältemittelfüllmenge Lieferung (Übergabe) und Einweisung 2 Kältemittel 3 Ölrückführungsbetrieb © Danfoss | Climate Solutions | 2023.02 | LCA012A024 56 | AN405821998738de-000102 - 118A5495A...

  • Seite 57: Anhang E - Kältemittelübersicht

    73,8 49,0 Quelle: NIST REFPROP 9.0, 4. IPCC-Bericht 2007 Verwenden Sie von Danfoss empfohlene Öle für den Verflüssigungssatz. Es wird synthetisches Öl (Esteröl) verwendet, das mit R744 kompatibel ist. © Danfoss | Climate Solutions | 2023.02 | LCA012A024 118A5495A - AN405821998738de-000102 | 57...

  • Seite 58: Anhang F - Prüfliste

    Inneneinheit ist niedriger als CDU; ≤22 m 2.06 Inneneinheit und Verflüssigungssatz (CDU) Beachten Sie unbedingt die Installations- innerhalb der Spezifikation? anleitung „3 Sicherheitsvorkehrungen bei der Installation/Typische Installation“. © Danfoss | Climate Solutions | 2023.02 | LCA012A024 58 | AN405821998738de-000102 - 118A5495A...
  • Seite 59 Verflüssigungssatz mit bis zu 8 Einheiten. Liegt die maximale Anzahl von Verdampfer- einheiten innerhalb der Spezifikation? Verdampfer-/Kühlmöbeldetails Tragen Sie die Informationen 4.07 (z. B. LuVe oder Searle usw.) zum Verdampfer/Kühlmöbel ein. © Danfoss | Climate Solutions | 2023.02 | LCA012A024 118A5495A - AN405821998738de-000102 | 59...
  • Seite 60 Befolgen Sie bei der Installation der Ölfallen halb von 22 m? 6.04 „3 Vorsichtsmaßnahmen bei der Installation/ Die Ölfalle sollte alle 5 m installiert werden, Typische Installation“. um eine ordnungsgemäße Ölrückführung zu gewährleisten. © Danfoss | Climate Solutions | 2023.02 | LCA012A024 60 | AN405821998738de-000102 - 118A5495A...
  • Seite 61 Überprüfen Sie die Temperaturdifferenz 8.07 zwischen der tatsächlichen Außenluft- <5 °C temperatur und dem 7-Segment-Display C02: Außenlufttemperatur (Tho-A) Gibt es anormale Geräusche und/oder 8.08 Sicht- und Hörprüfung Ja/Nein Vibrationen? © Danfoss | Climate Solutions | 2023.02 | LCA012A024 118A5495A - AN405821998738de-000102 | 61...
  • Seite 62 11. Funktionsprüfung des Alarms Befolgen Sie die Funktionsprüfung Kälte- Unterbrechen Sie den Fühler um zu mittelöl in der Installationsanleitung. 11.01 „11 Betrieb/11.1 Überprüfung überprüfen, dass der Alarm funktioniert. des Ölanschlusses“. © Danfoss | Climate Solutions | 2023.02 | LCA012A024 62 | AN405821998738de-000102 - 118A5495A...

  • Seite 63: Prüfprotokoll Regelmäßige Überprüfung

    Ist die Druckgastemperatur korrekt? (7-Segment-Display C08: Druckrohrtemperatur (CM1), [Bewertungsleitfaden] Td125° C oder darunter Fließt Abwärme (vom Lüfter oder Wärmeübertrager) zurück zum Einlass? (7-Segment-Display C02: Außenlufttemperatur (Tho-A)) © Danfoss | Climate Solutions | 2023.02 | LCA012A024 118A5495A - AN405821998738de-000102 | 63...
  • Seite 64 Überprüfen Sie die Daten in den folgenden Fällen 1 oder 2 1. Wenn der Verdichter abgeschaltet ist und keine Druckdifferenz zwischen Mittel- und Niederdruck besteht. 2. Verdichter in Betrieb Überprüfen Sie die Daten während des Verdichterbetriebs © Danfoss | Climate Solutions | 2023.02 | LCA012A024 64 | AN405821998738de-000102 - 118A5495A...
  • Seite 65 *3 (u23) 0~100 Verdampfer 5: Informationen Verdampfer 5: Magnetventil Flüssigkeitsvorlauf ON(1)/OFF(0) Verdampfer 5: Status Abtauung *3 (u60) ON(1)/OFF(0) Verdampfer 5: Lüfter in Betrieb *3 (u59) ON(1)/OFF(0) © Danfoss | Climate Solutions | 2023.02 | LCA012A024 118A5495A - AN405821998738de-000102 | 65...
  • Seite 66 *3 (u23) 0~100 Verdampfer 8: Informationen Verdampfer 8: Magnetventil Flüssigkeitsvorlauf ON(1)/OFF(0) Verdampfer 8: Status Abtauung *3 (u60) ON(1)/OFF(0) Verdampfer 8: Lüfter in Betrieb *3 (u59) ON(1)/OFF(0) © Danfoss | Climate Solutions | 2023.02 | LCA012A024 66 | AN405821998738de-000102 - 118A5495A...
  • Seite 68 © Danfoss | Climate Solutions | 2023.02| LCA012A024 68 | AN405821998738de-000102 - 118A5495A...
