Danfoss Optyma iCO2 Anwendungsleitfaden Seite 58

Anwendungsleitfaden

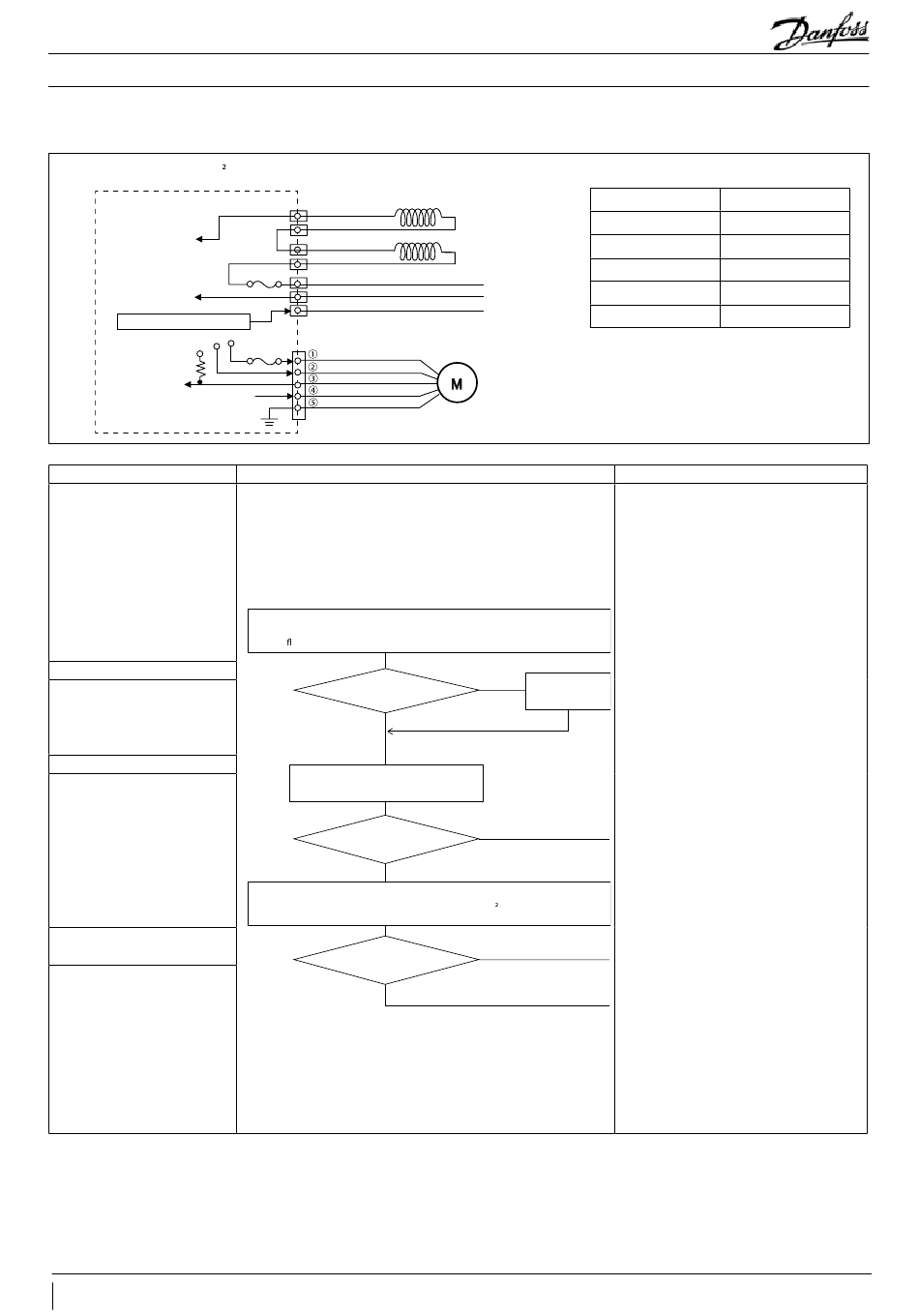

Fehlercode A34 – Fehler Lüftermotor (M2)
Optyma™ iCO
Elektronischer Regler
Kommunikationskreis
1. Erkannter Zustand
Rotorimpulssignale werden
60 Sekunden lang kontinuierlich
mit weniger als oder gleich
100 U/min erfasst
2. Zeitpunkt der Erkennung
Lüftermotor ist eingeschaltet
3. Geschätzte Ursachen
Lüfter drehen sich nicht durch
Vegetation, Frost, Schnee usw.
1. Lüftermotor
2. Elektronischer Regler
Optyma™ iCO2
3. Verbindungsfehler im
Anschluss, Drahtbruch usw.
4. Maßnahme, bei der ein Fehler
aufgetreten ist
Der Betrieb des Optyma™ iCO2
wird unterbrochen, wenn
der Fehler nach 10-maliger
Wiederholung weiterhin besteht.
<Wiederholungssteuerung>
Kehren Sie zum normalen Betrieb
zurück, nachdem der Betrieb
des Optyma™ iCO2 für 3 Minuten
unterbrochen wurde.
58
AB399636244436de-000203
11. Fehlersuche und -behebung: Diagnose für Fehlercodes
CN105 Gelb
CN104 Gelb
CN103 WH
CN102 WH
F1 (25 A)
CN100 BK
CN101 WH
CN210 RD
F203 (2 A)
RD 280 V DC
WH 15 V DC
Lüfterdrehzahl FB BU FPg
VS YE FVsp
BK Erde
Diagnoseablauf
1. Sichtprüfung auf Folgendes durchführen: Trennung/ungewöhnliche
Schwankungen/Feuchtigkeitseintritte/Festklemmen des
Anschlusskabels
2. Prüfen, ob sich Fremdkörper im Lüfterflügel verfangen haben
3. Die Diagnose anhand des folgenden Ablaufdiagramms nur dann
durchführen, wenn bei der Sichtprüfung keine Abweichungen
festgestellt werden.
Schalten Sie die Netzstromversorgung (230 V AC) zum System aus und
überprüfen Sie nach 5 Minuten die Sicherung (F203, F204, F1 im Regler
des Ver üssigungssatzes) am Lüftermotorstromkreis.
Sicherung
durchgebrannt?
NEIN
Widerstand des Lüftermotors messen
Normalwert?
Normal
Annulieren Sie Fehlercodes durch Ein- und Ausschalten der
Versorgungsspannung und starten Sie die Optyma™ iCO -Einheit neu.
Messen Sie die tatsächliche Lüfterdrehzahl.
100 U/min oder weniger?
NEIN
Drossel
230 V AC
Lüftermotor (M2)
JA
Sicherung
austauschen
Anormal
JA
Klemmen Sollwert Ventil
∞
Rot – Weiß
Rot – Schwarz ∞
Weiß – Schwarz 1,25 kΩ
Blau – Schwarz ∞
Gelb – Schwarz 210 kΩ
Ursache (ergriffene Maßnahme)
Fehler Lüftermotor
(Lüftermotor austauschen)
* Wenn der neue Lüftermotor nach
einem Austausch nicht funktioniert,
wird empfohlen, auch den
elektronischen Regler auszutauschen.
Fehler Lüftermotor
(Lüftermotor austauschen)
Reparatur abgeschlossen
(Auf Folgen achten)
